We bouwen een milieuvriendelijke en energieneutrale woning in Westervoort op basis van CLT (Cross Laminated Timber) en leren dagelijks meer over alles wat daar bij komt kijken. Mooi project dat jullie via deze website een klein beetje kunnen volgen.

placeholder image
Locatie (klik op kaart)

Geert wilde al lange tijd een keer zelf een huis bouwen en heeft een paar keer geoefend met verbouwingen thuis en ook op het werk. En nu was het dan het juiste moment om helemaal zelf een huis te ontwerpen en om dat dan ook daadwerkelijk te (laten) bouwen.

"The frightening thought that what you draw may become a building makes for reasoned lines."

Saul Steinberg, Cartoonist van The New Yorker

CLT%20menubalk
Panorama%2001
CLT%20menubalk
7 januari 2021

We zijn half december verhuisd!

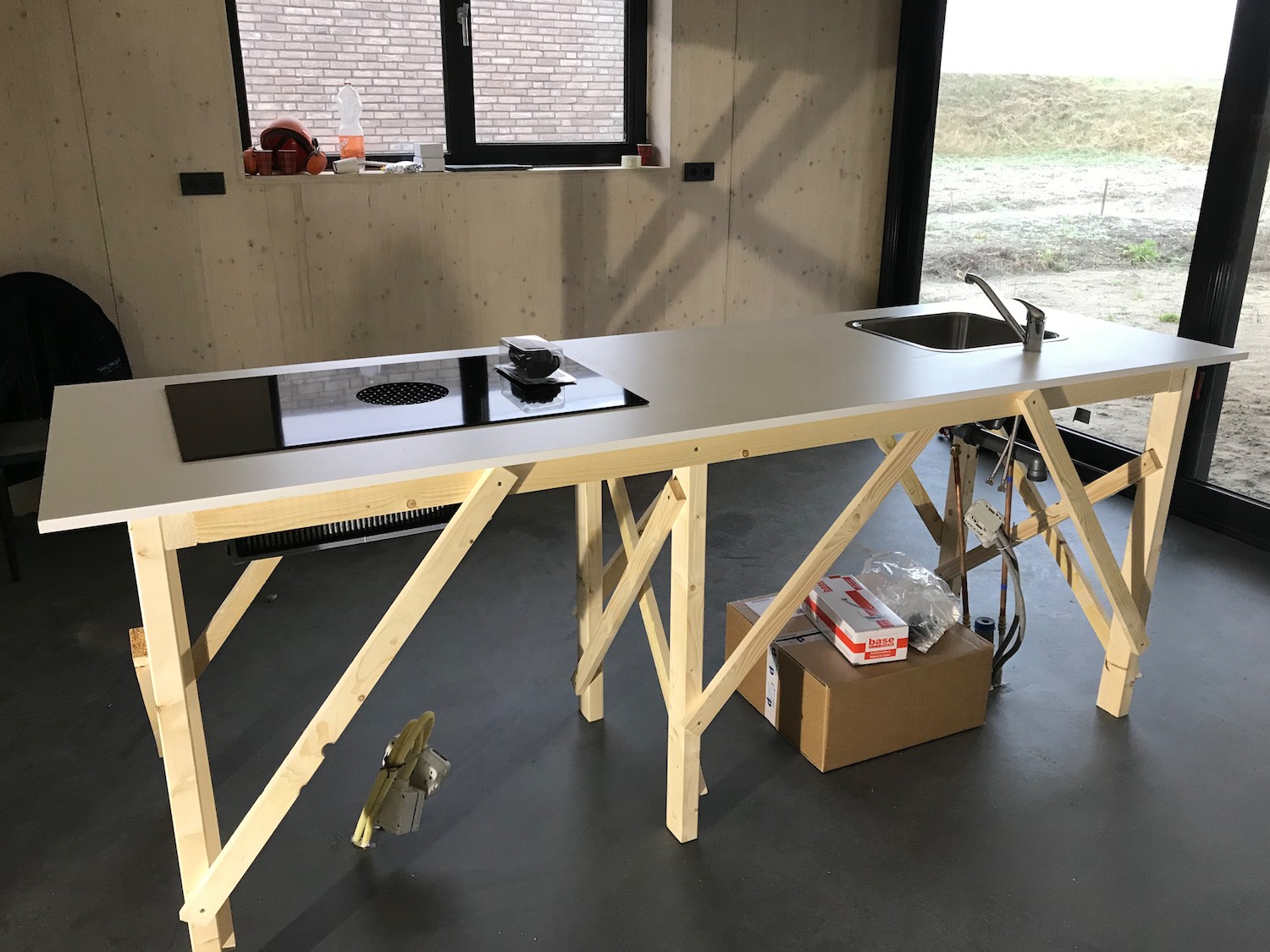

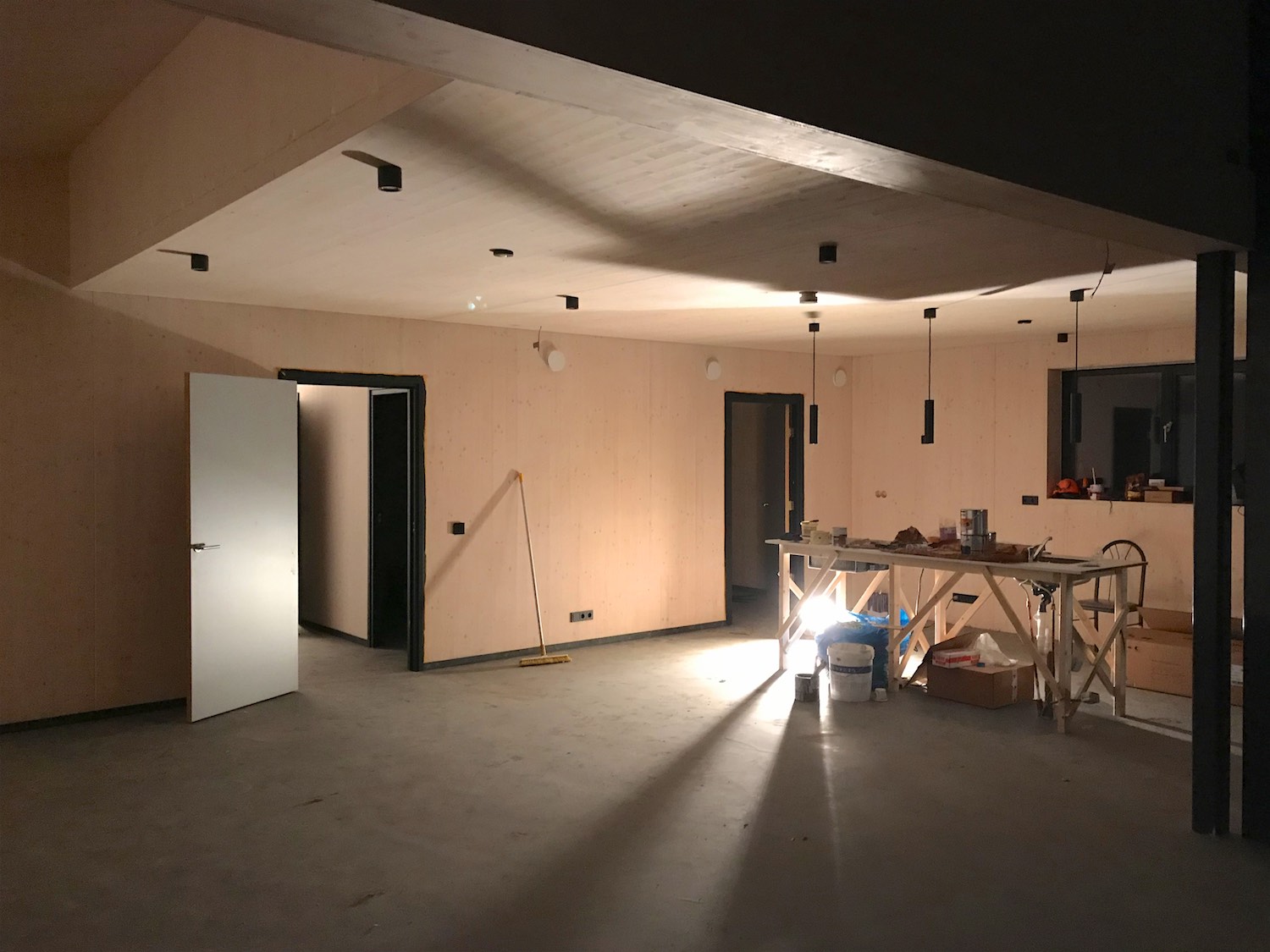

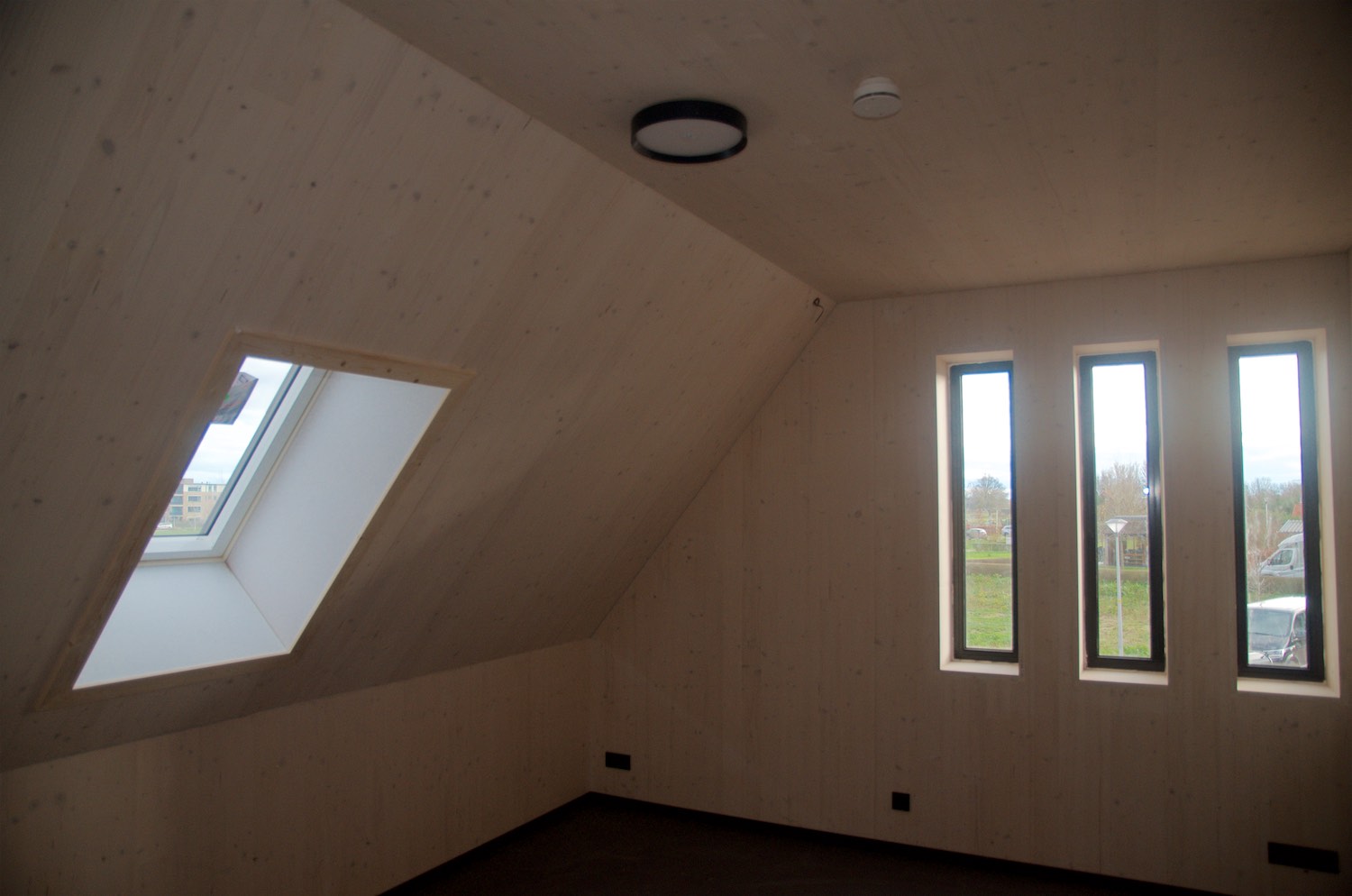

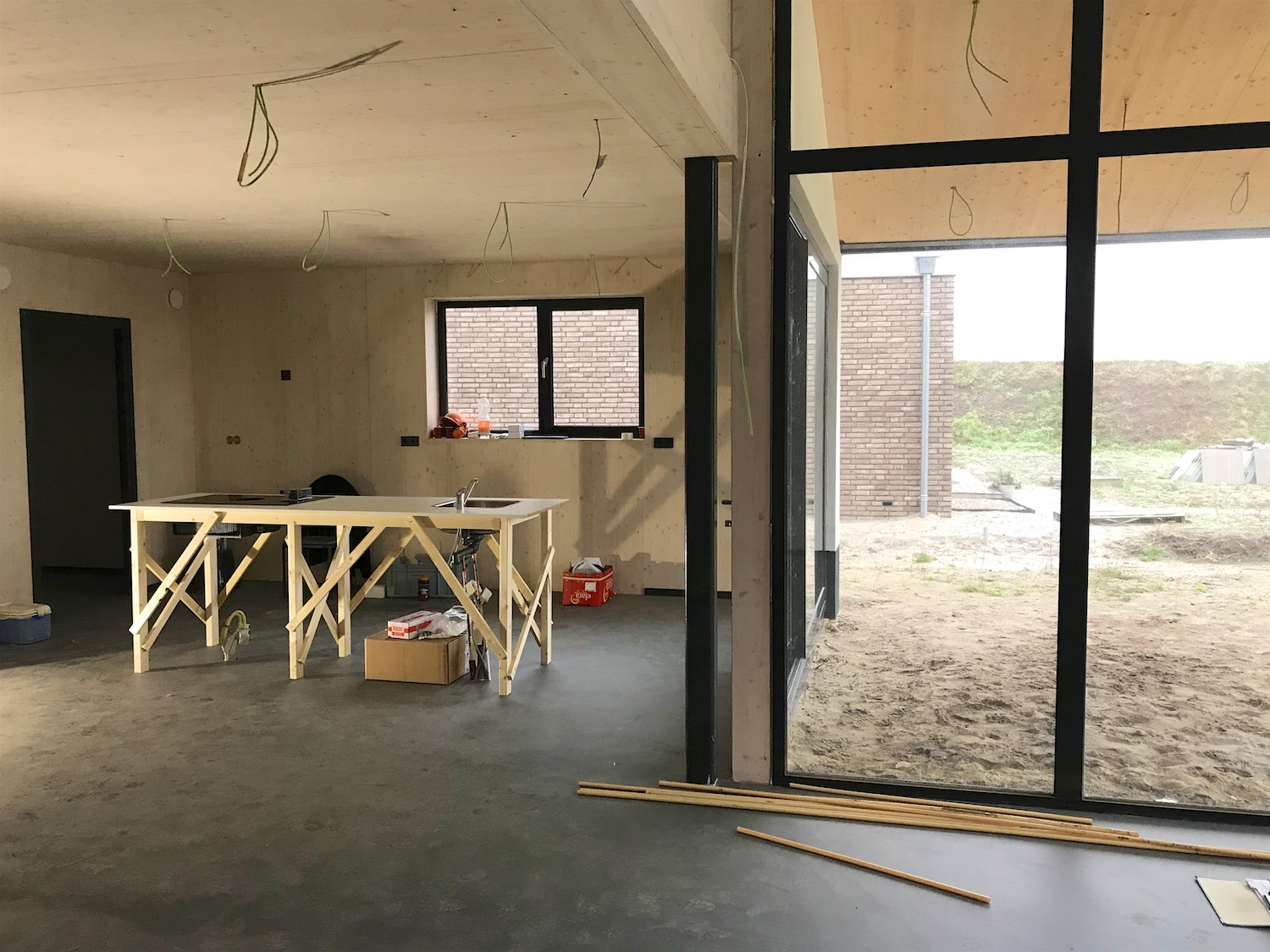

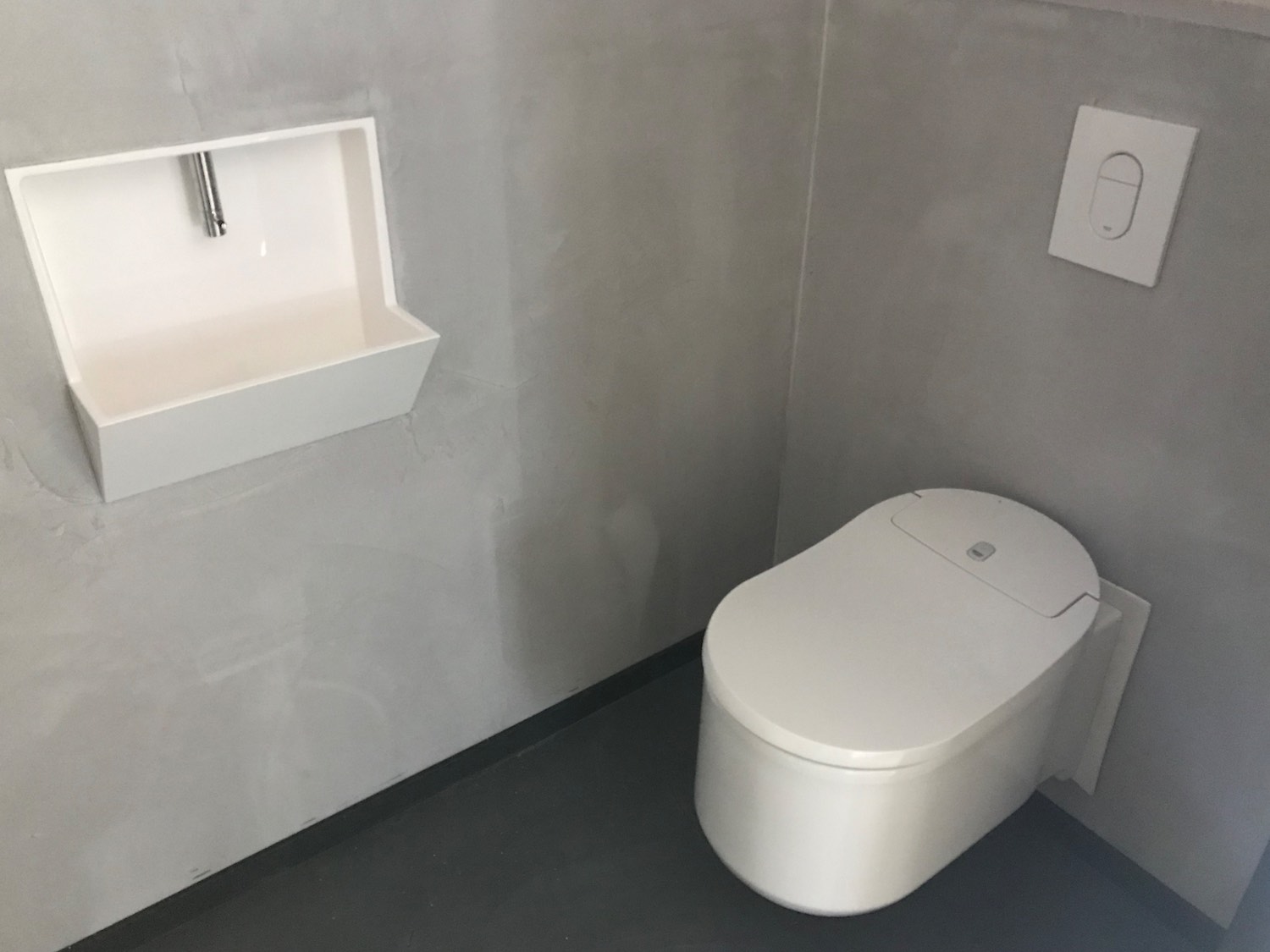

De website is een poosje niet bijgewerkt; we zijn erg druk geweest, maar het is gelukt: sinds 16 december wonen we in ons nieuwe huis! Sinds het vorige bericht is er veel gebeurd. De trap is geplaatst, de vloeren in het hele huis zijn aangebracht, de wanden in de badkamer en het toilet voorzien van beton ciré, het sanitair geplaatst, deuren geplaatst, plinten aangebracht, installatiewerk en nog veel meer. Er staat een noodkeuken. Het huis is nagenoeg klaar, er moeten nog een paar puntjes op de i gezet worden, maar de komende weken zal alles verder afgerond worden. De keuken zal hoogstwaarschijnlijk eind februari komen. De afgelopen weken hebben we rondom de feestdagen redelijk wat vrije dagen genomen om dozen uit te kunnen pakken. We hebben nog een paar ruimtes te gaan, maar het huis is inmiddels zeker goed leefbaar te noemen. In de tuin hebben we al fazanten en een roofvogel gehad. En verder kennen we zo langzaamaan alle honden uit de buurt en de bijbehorende 'baasjes'. Op de dijk en het fietspad achter ons huis is het overdag een drukte van jewelste.

Klaar%20voor%20vloer%20%2003
Klik op foto voor meer

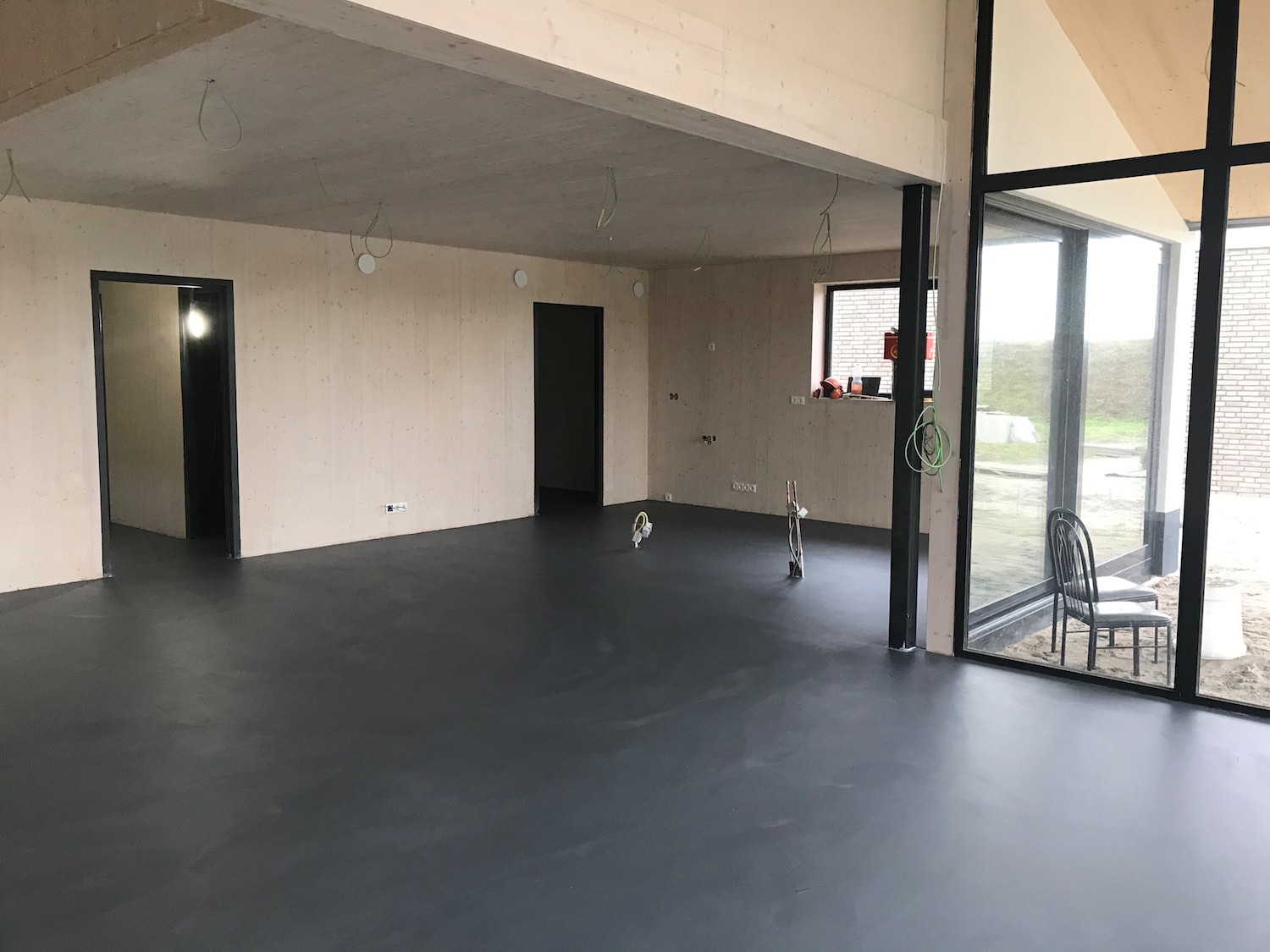

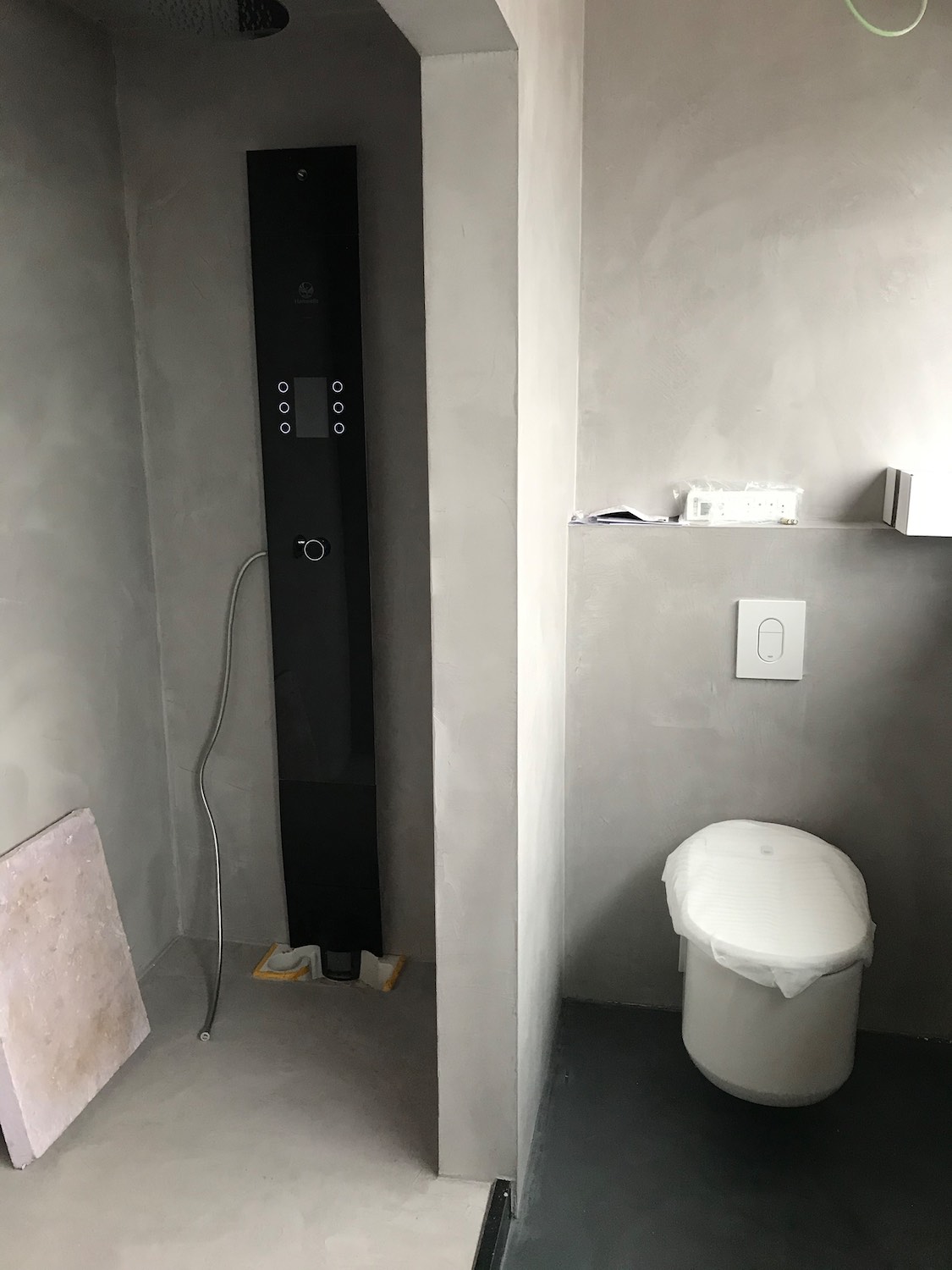

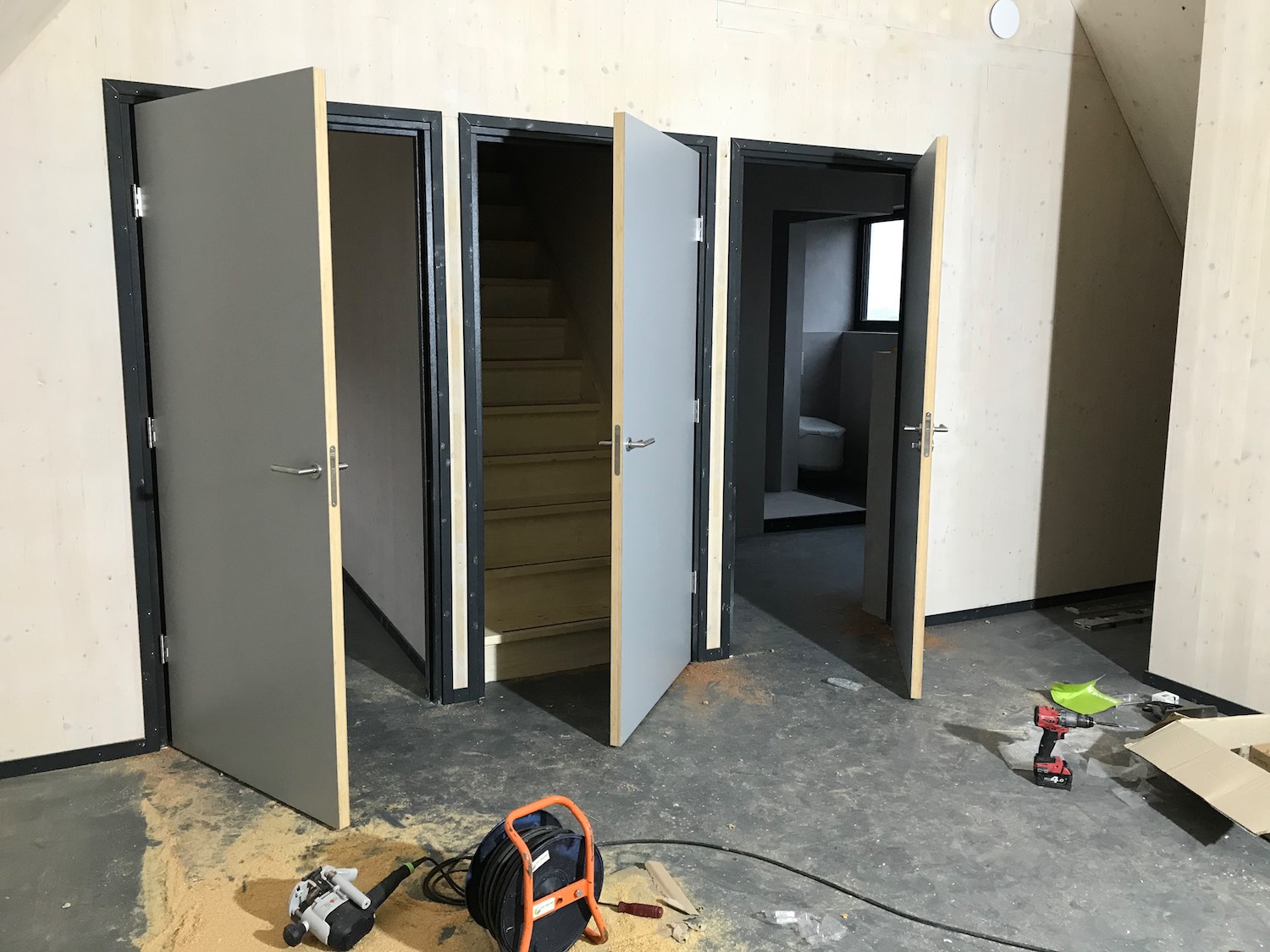

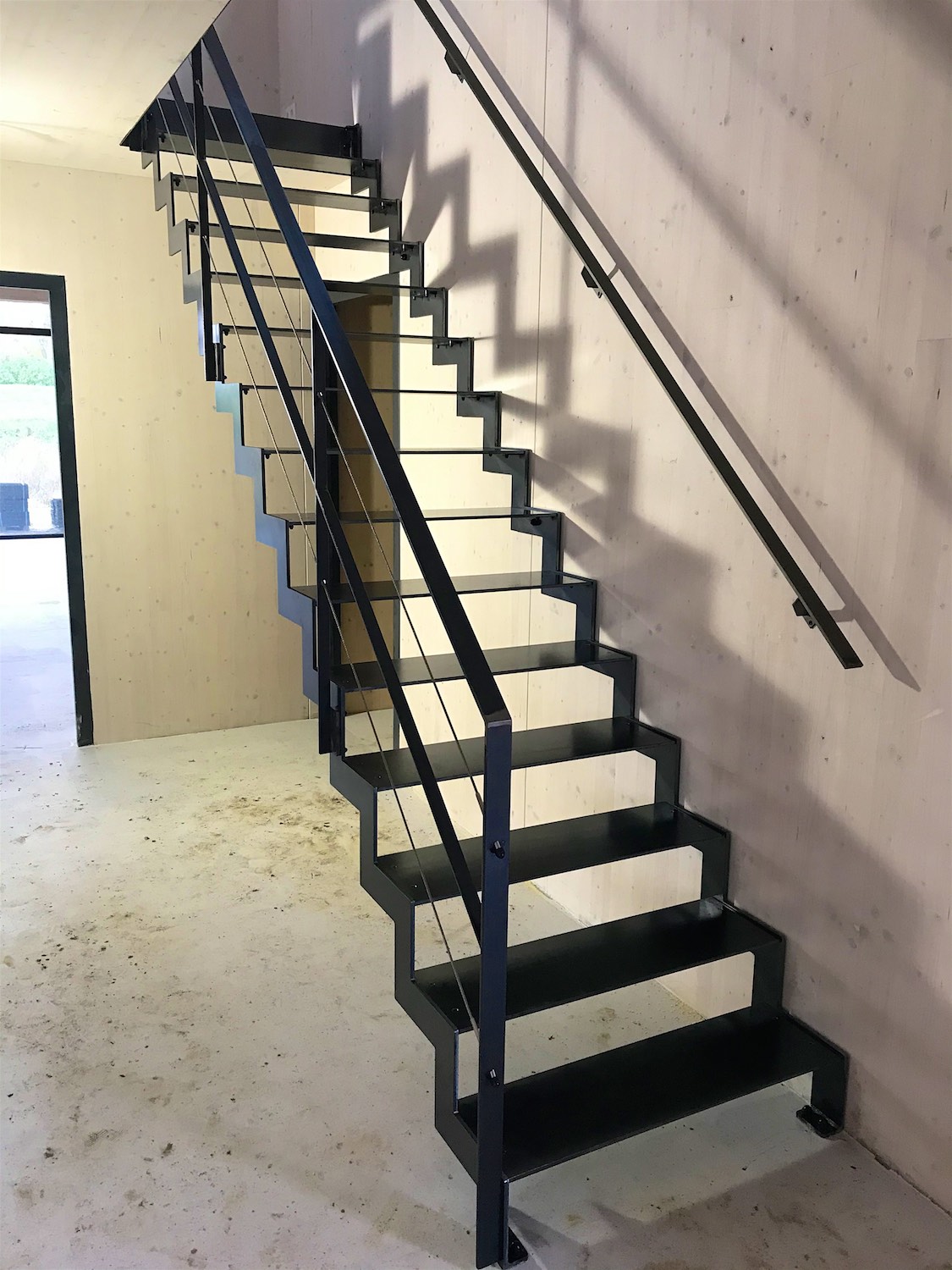

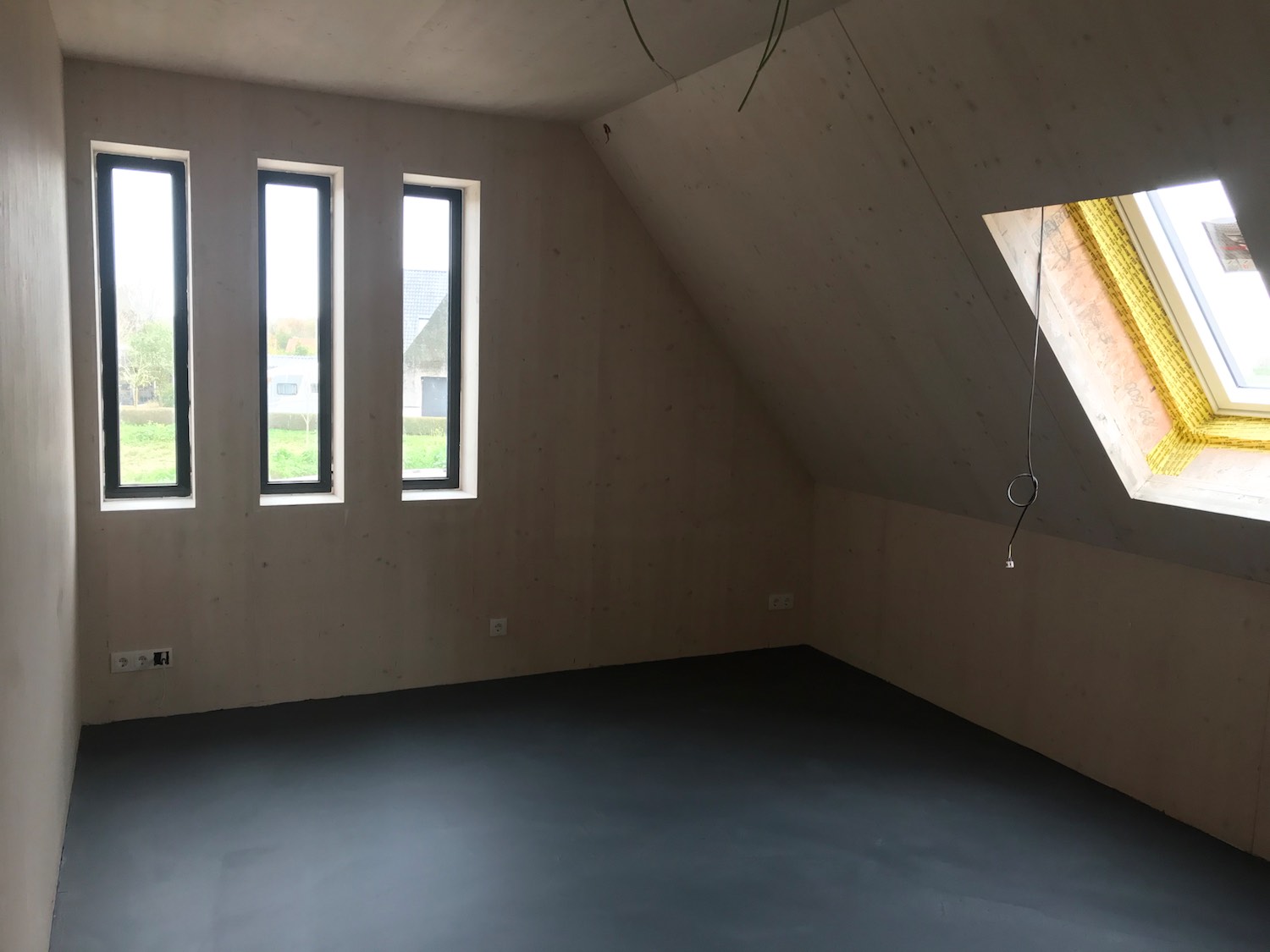

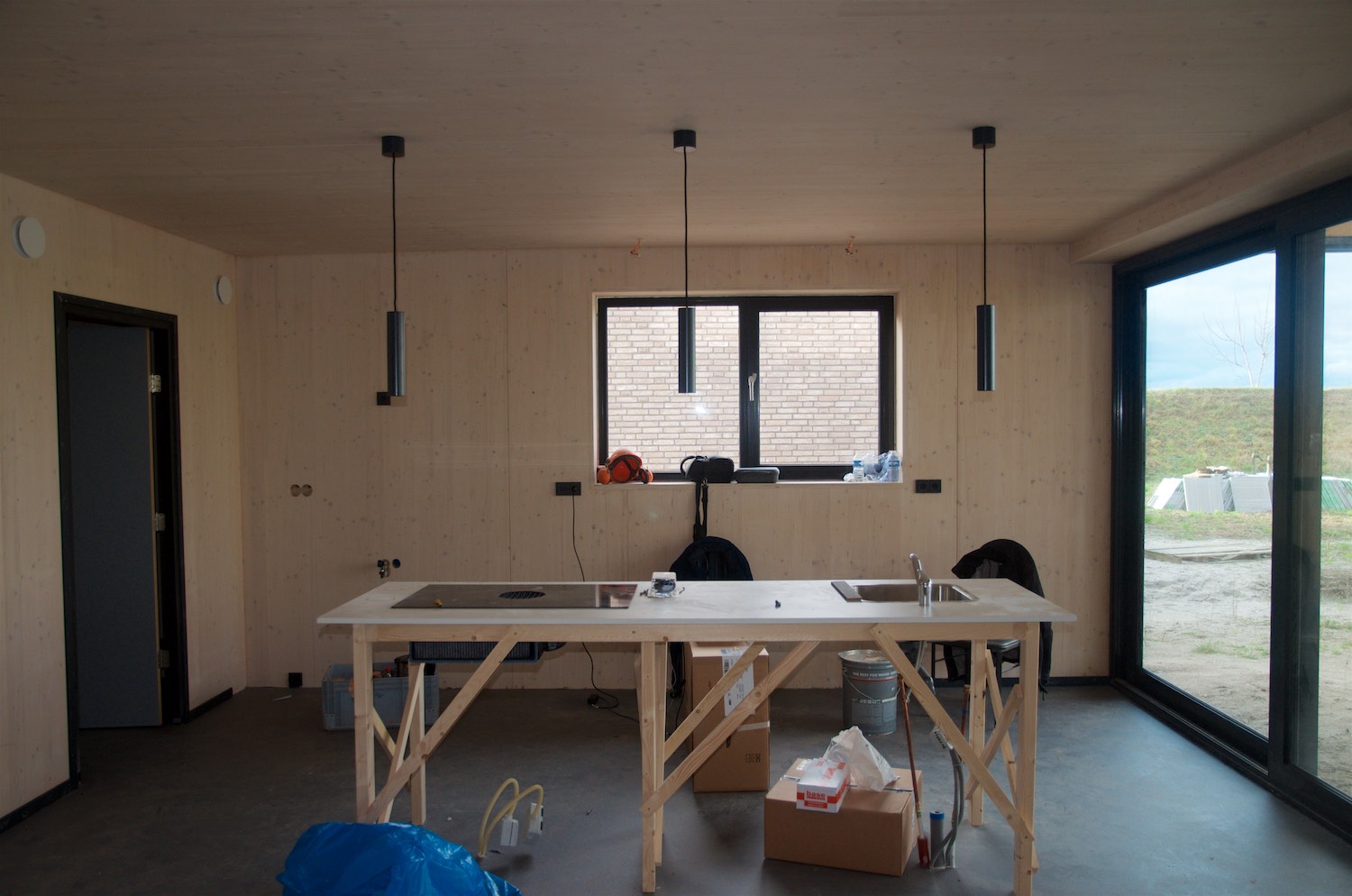

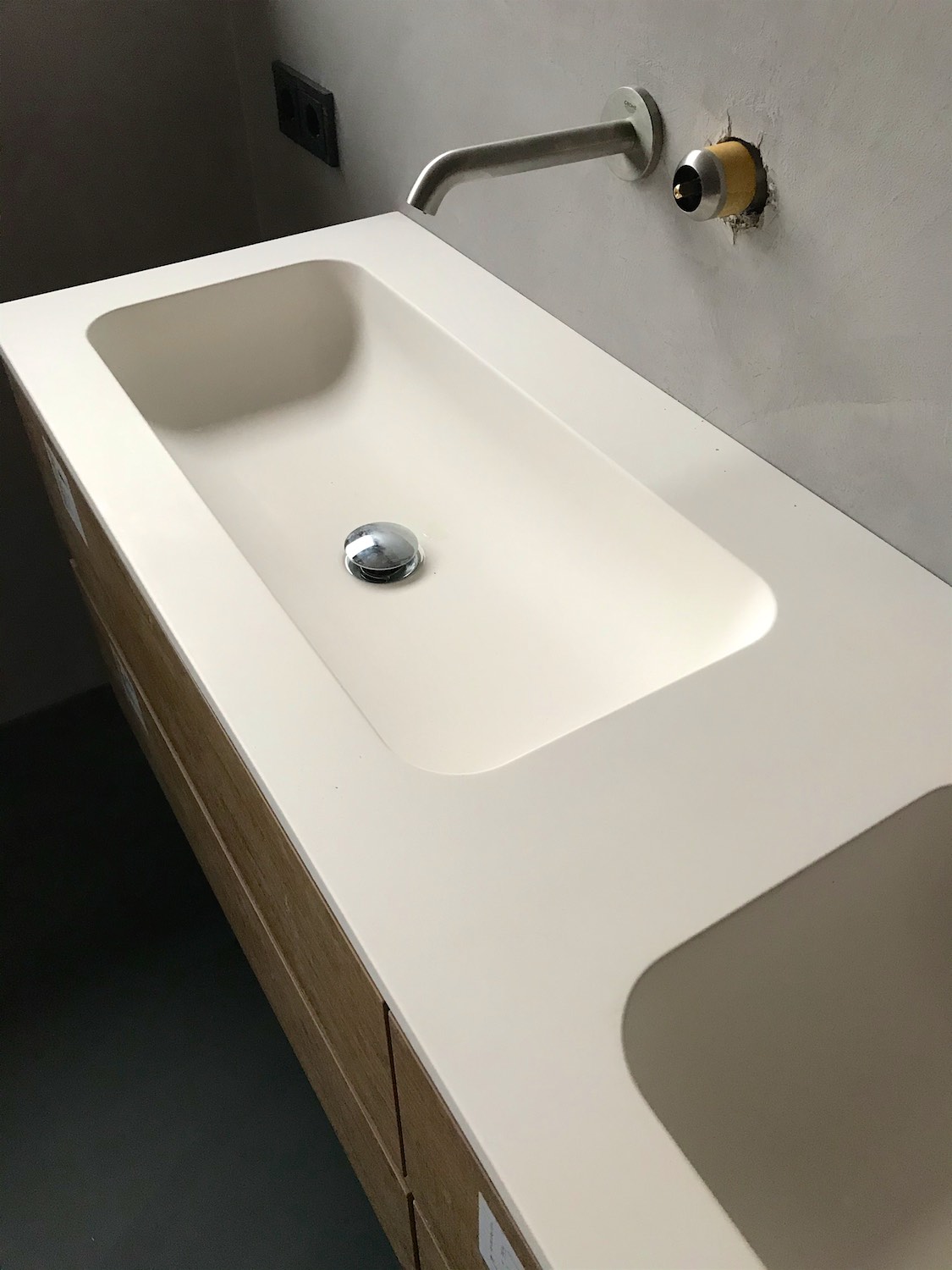

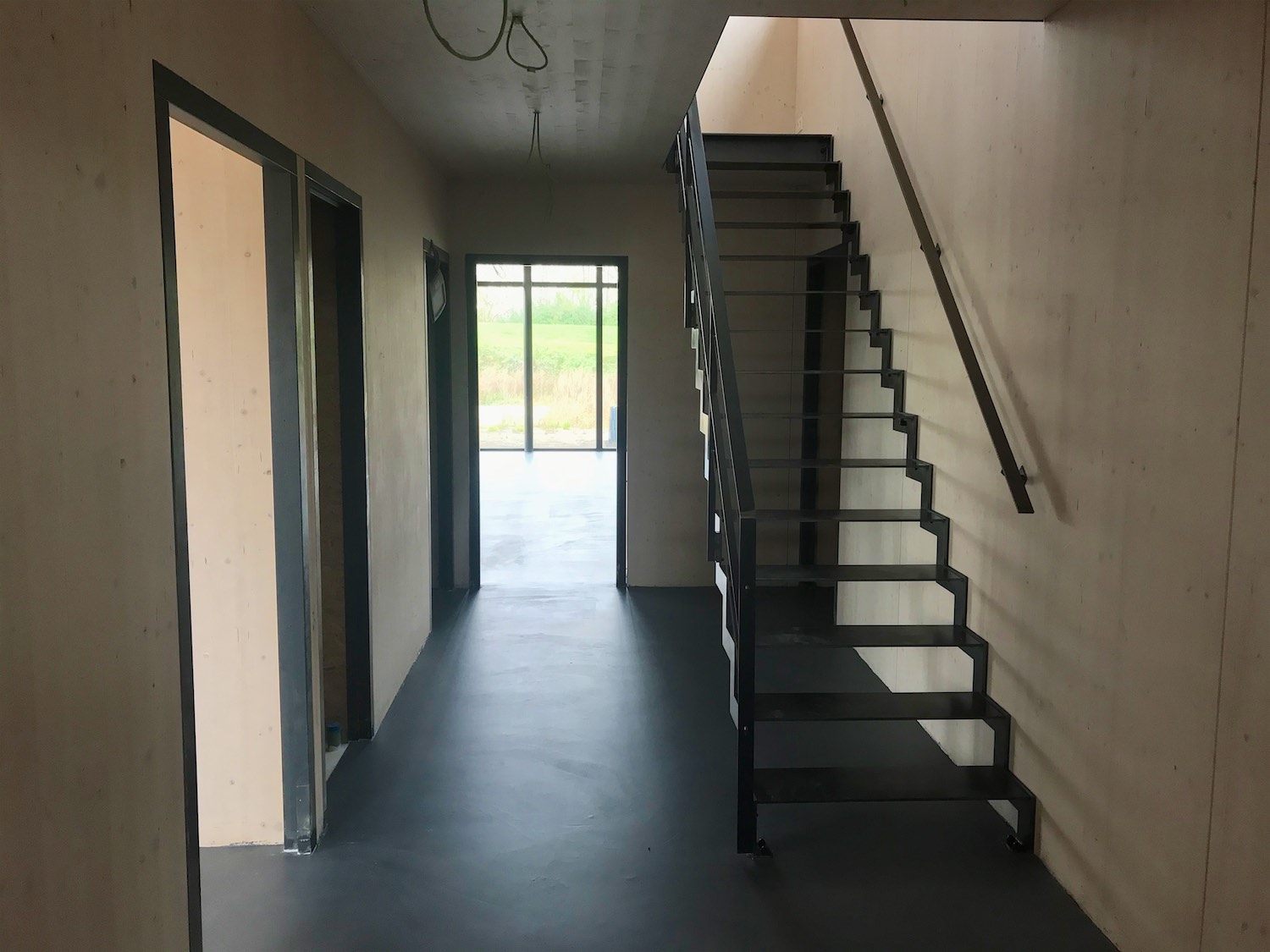

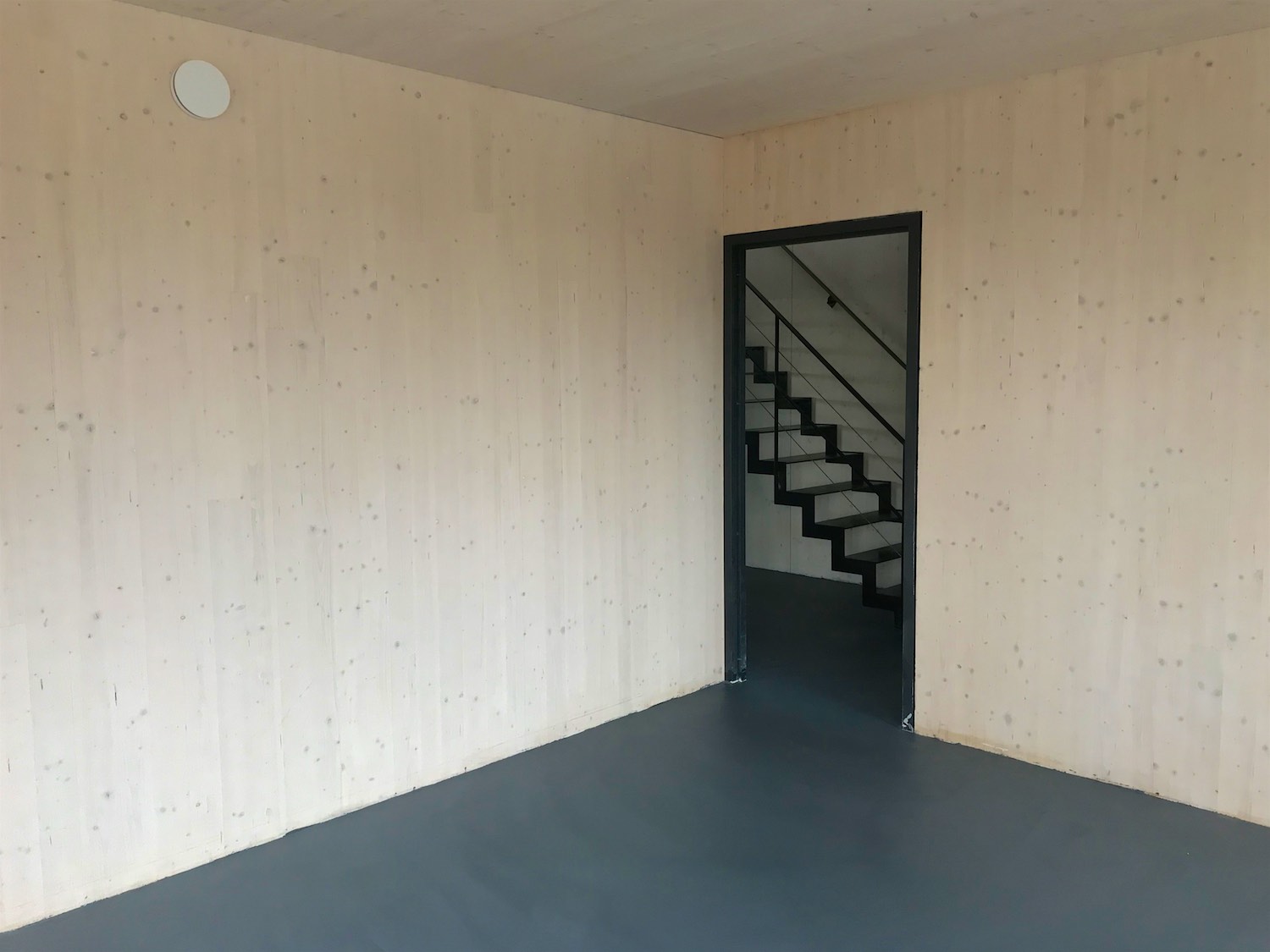

Foto's trap en vloer

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
Klaar%20voor%20vloer%20%2003
Klik op foto voor meer
31 oktober 2020

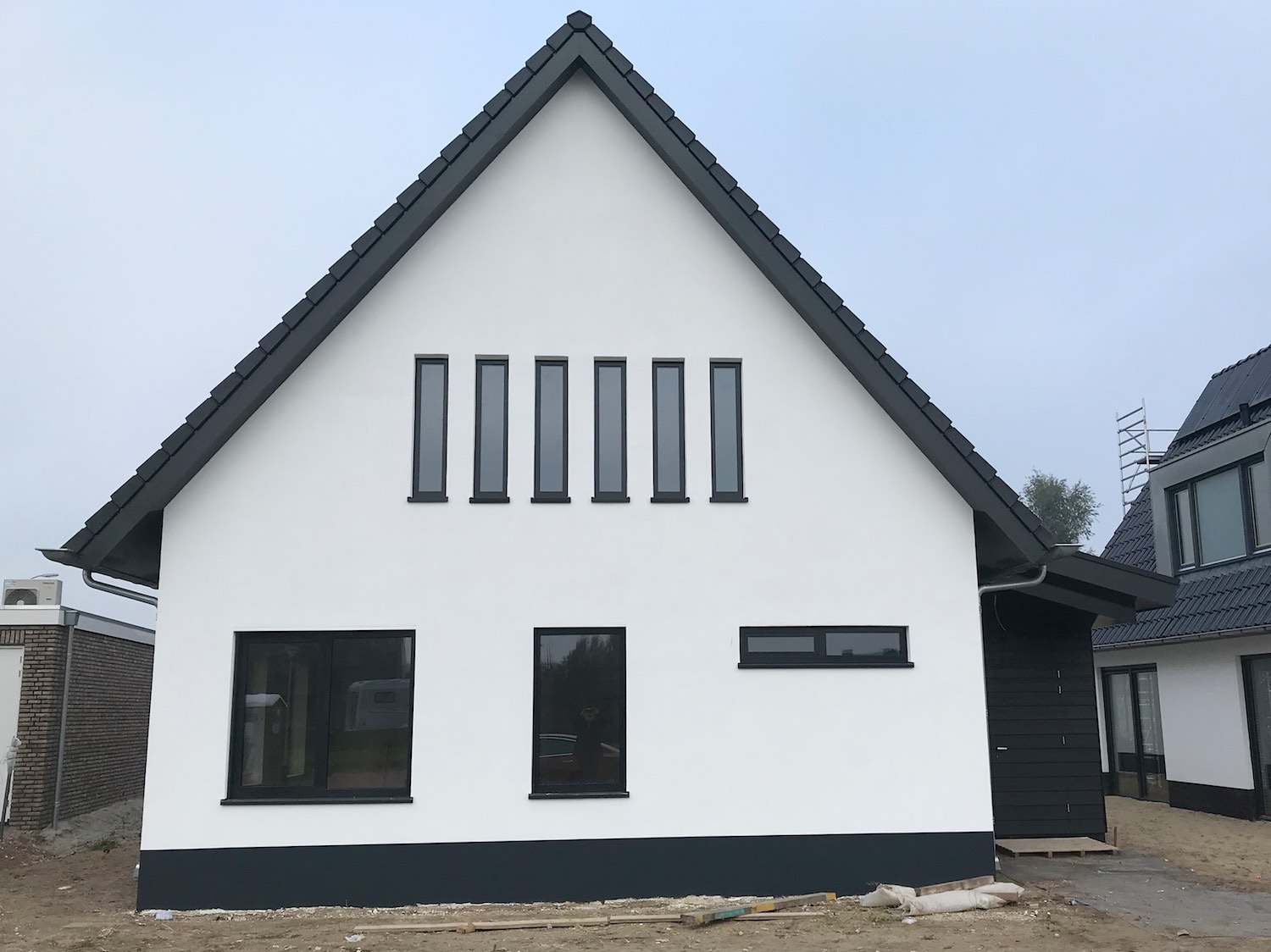

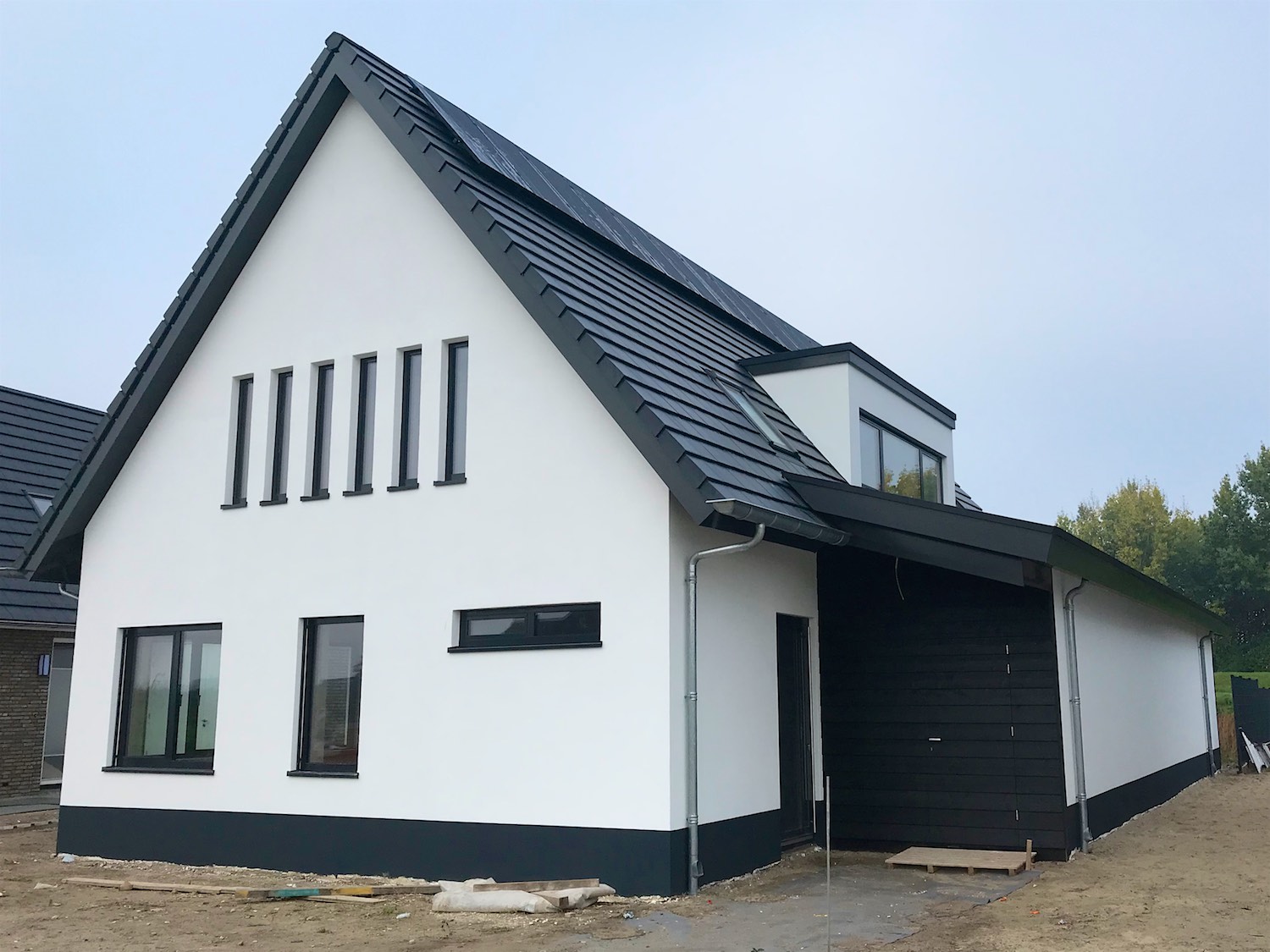

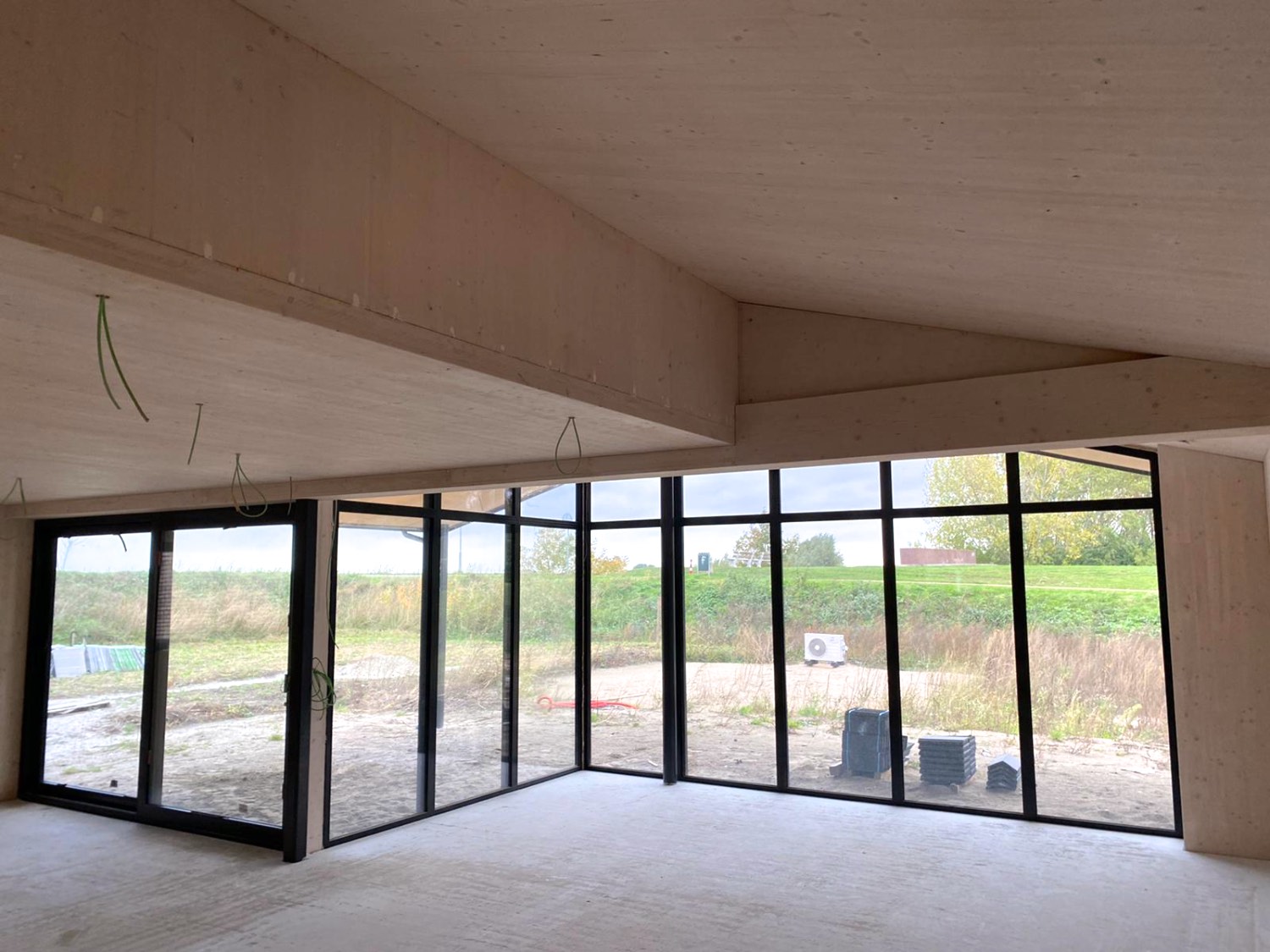

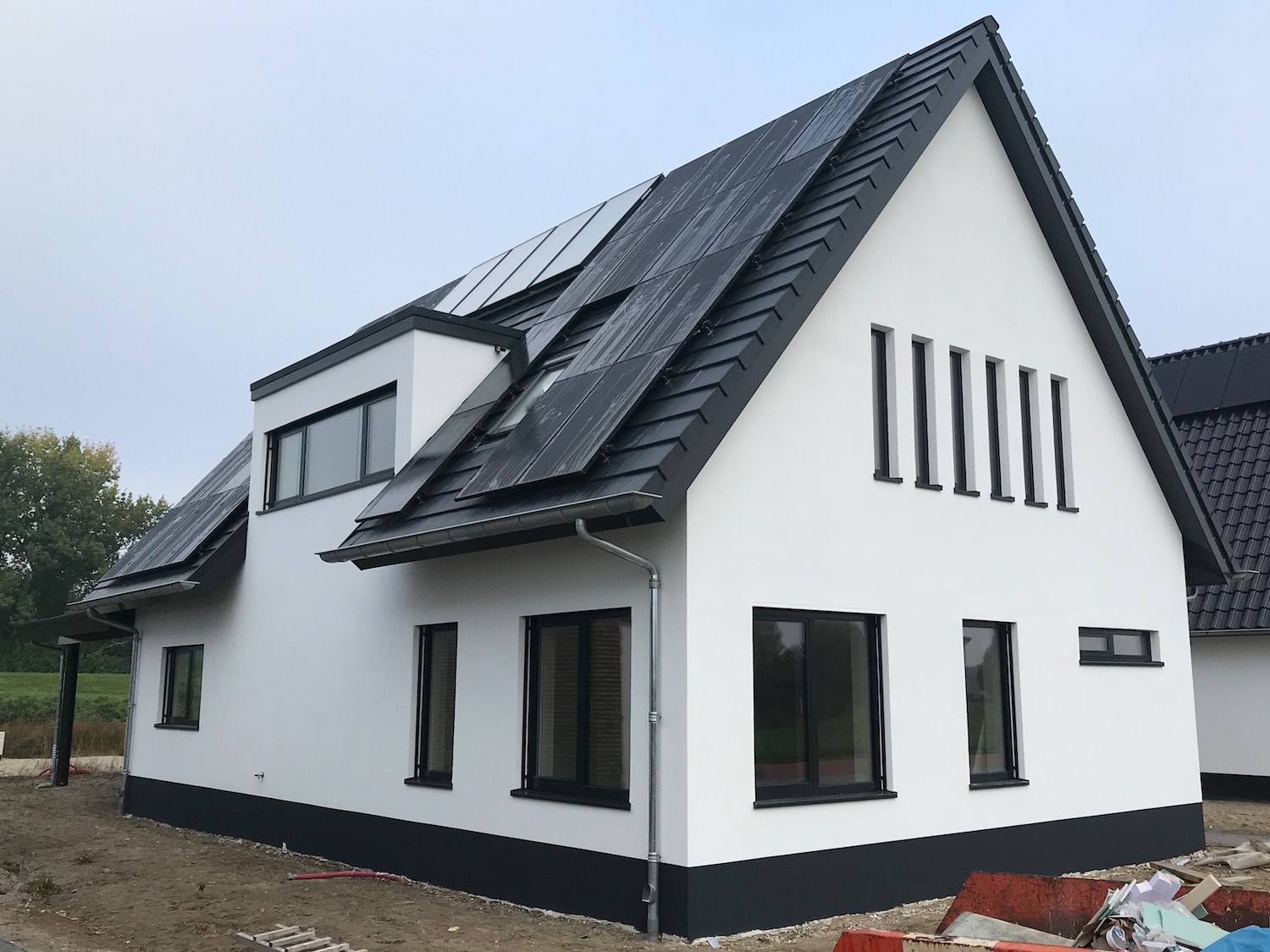

Huis is klaar voor vloeren en wandafwerking

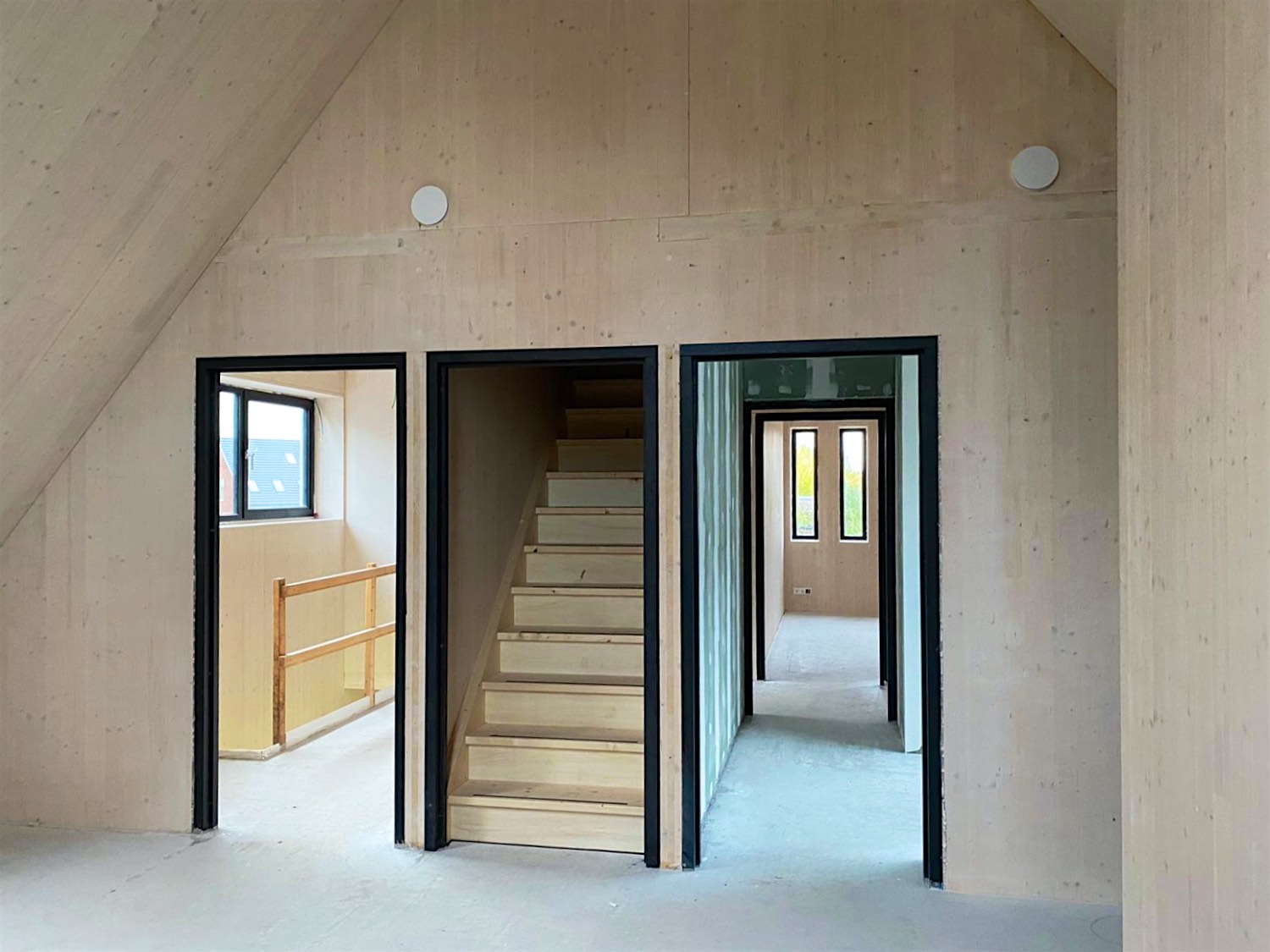

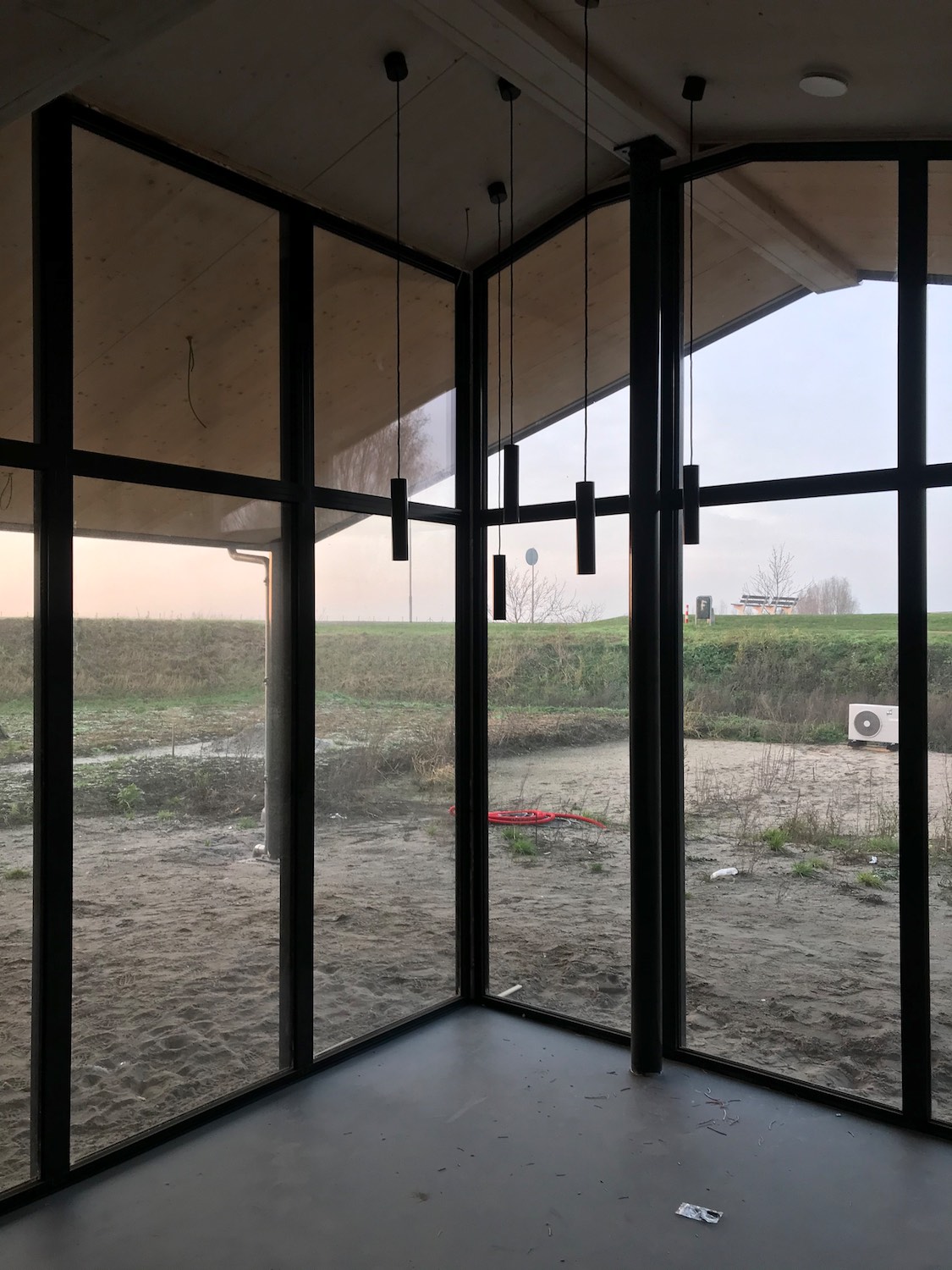

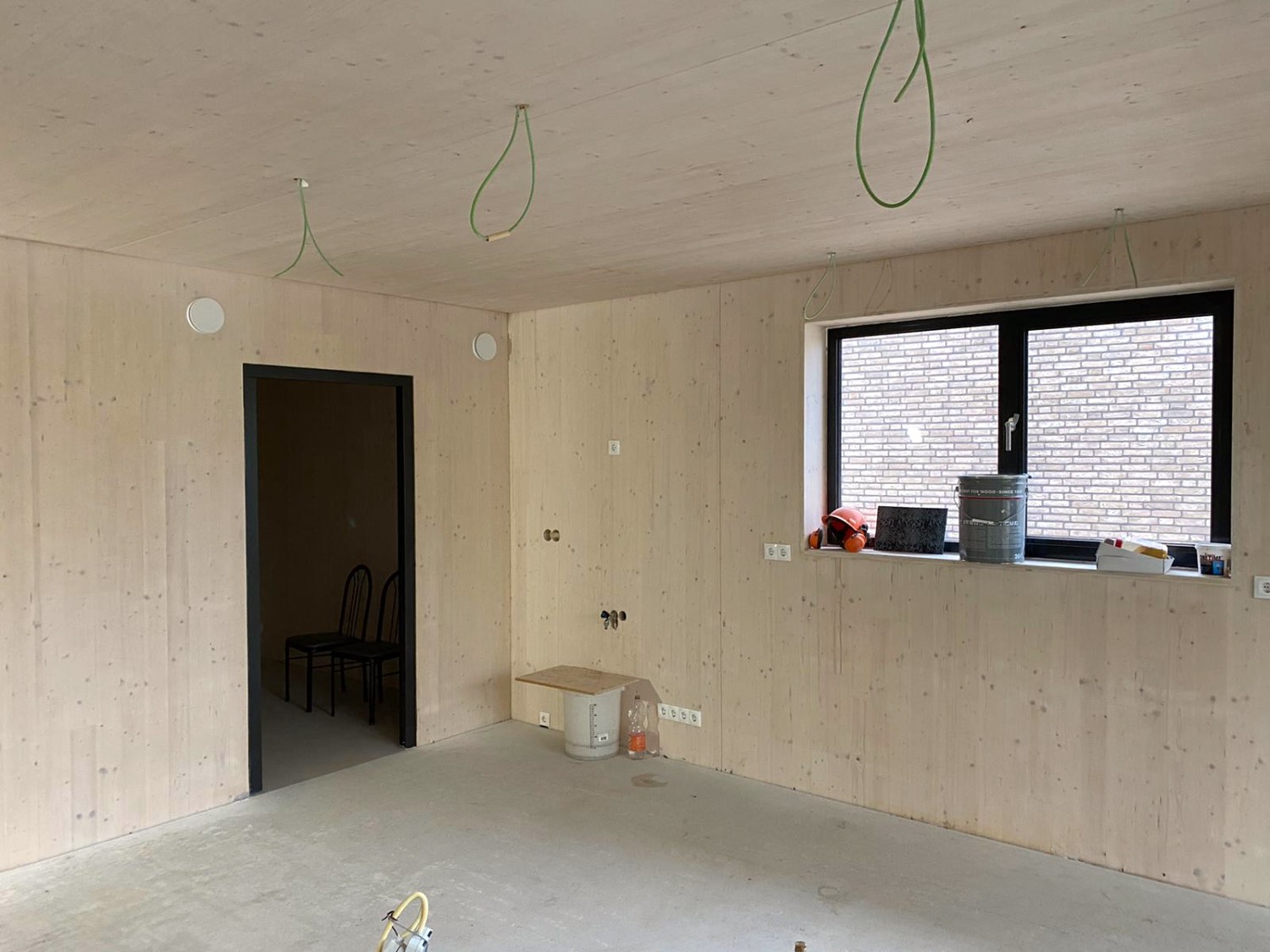

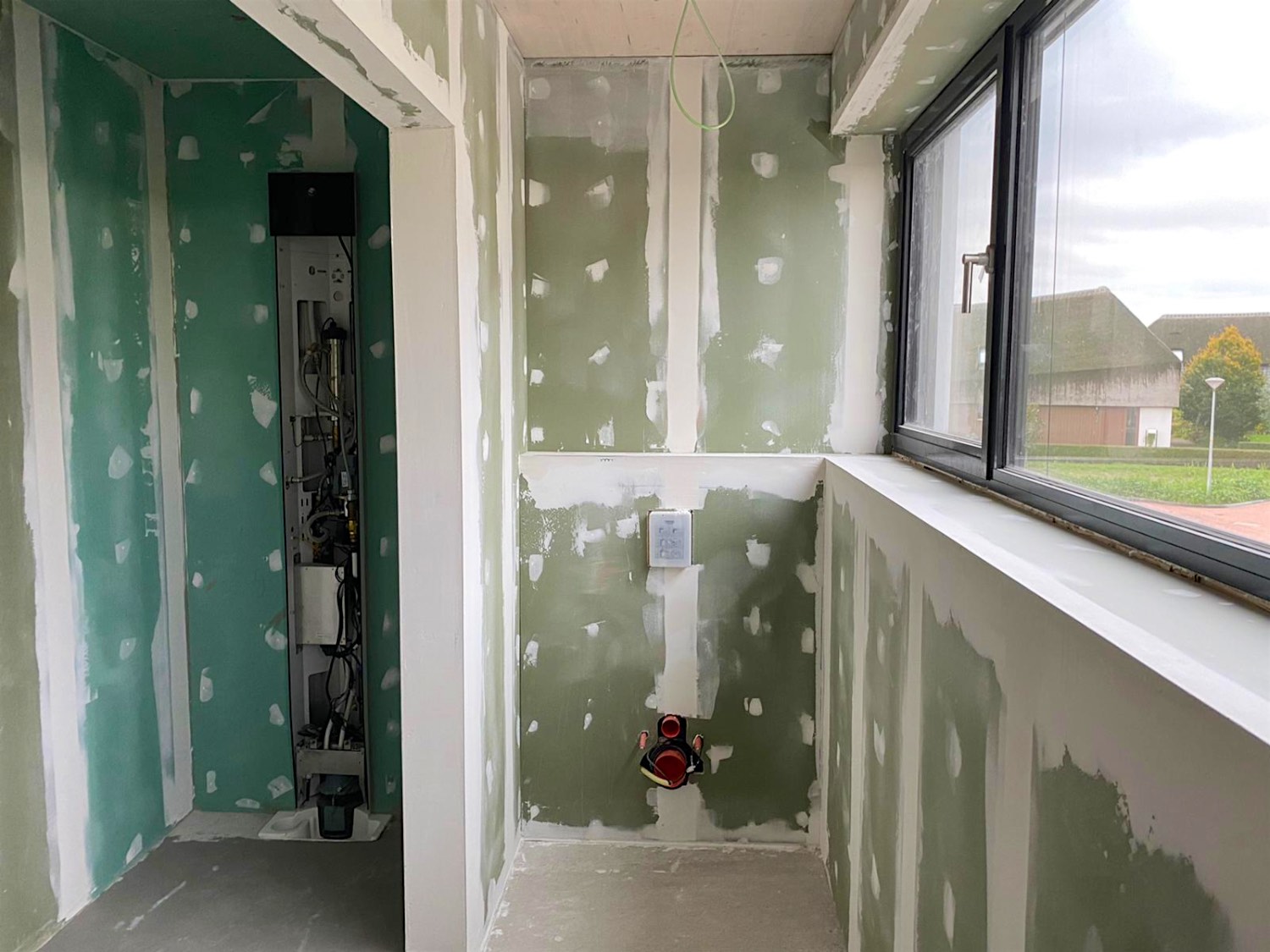

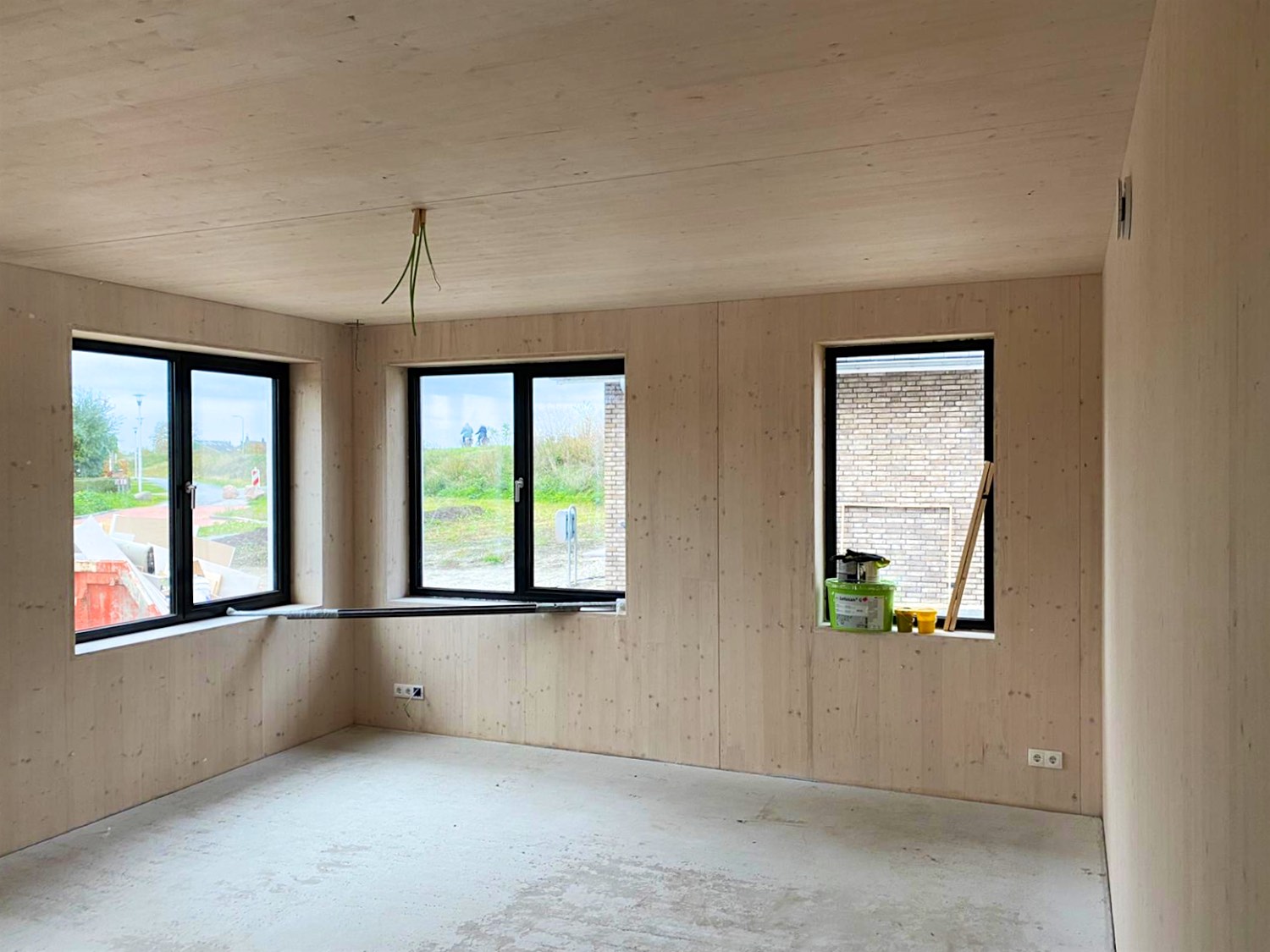

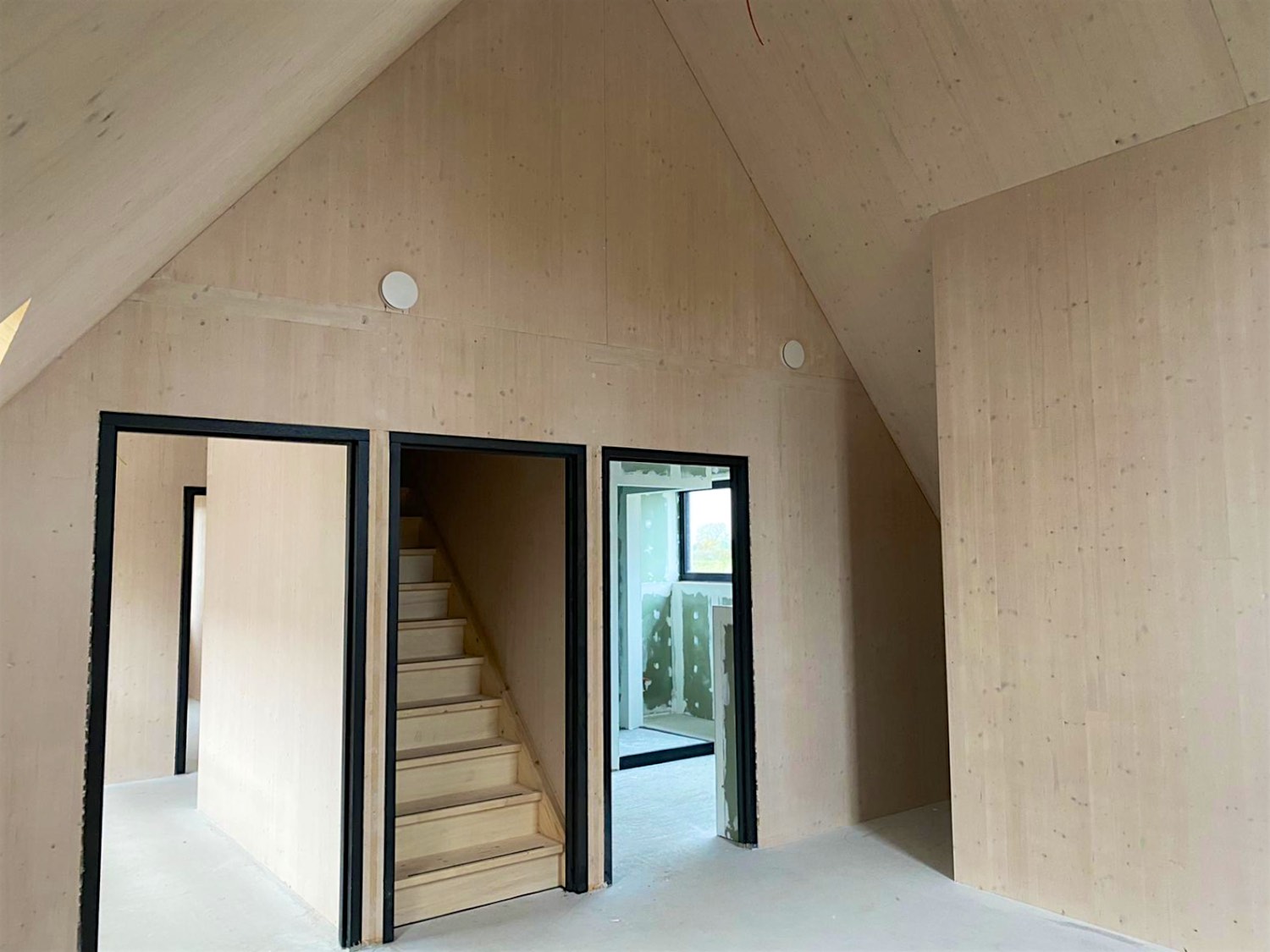

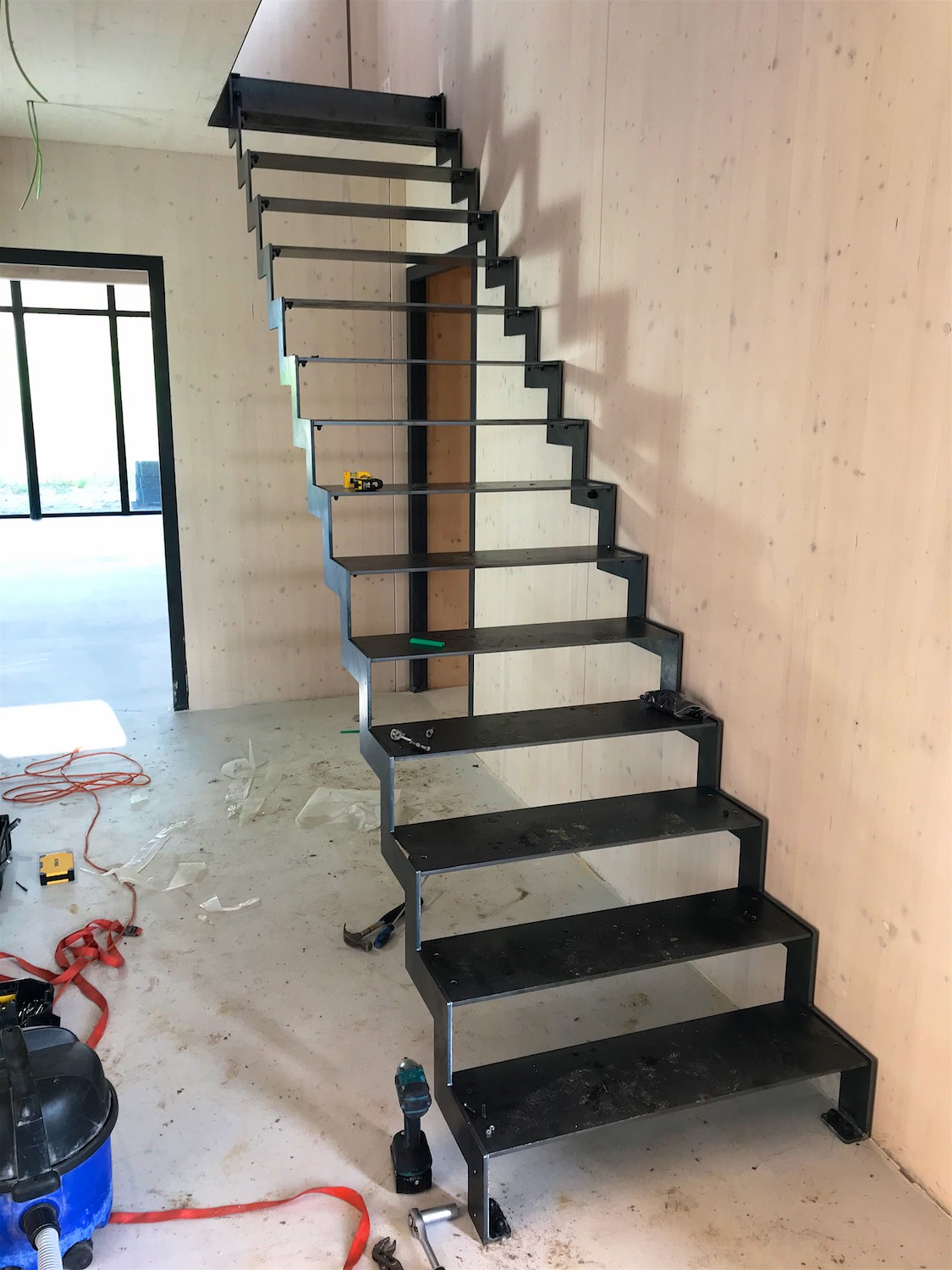

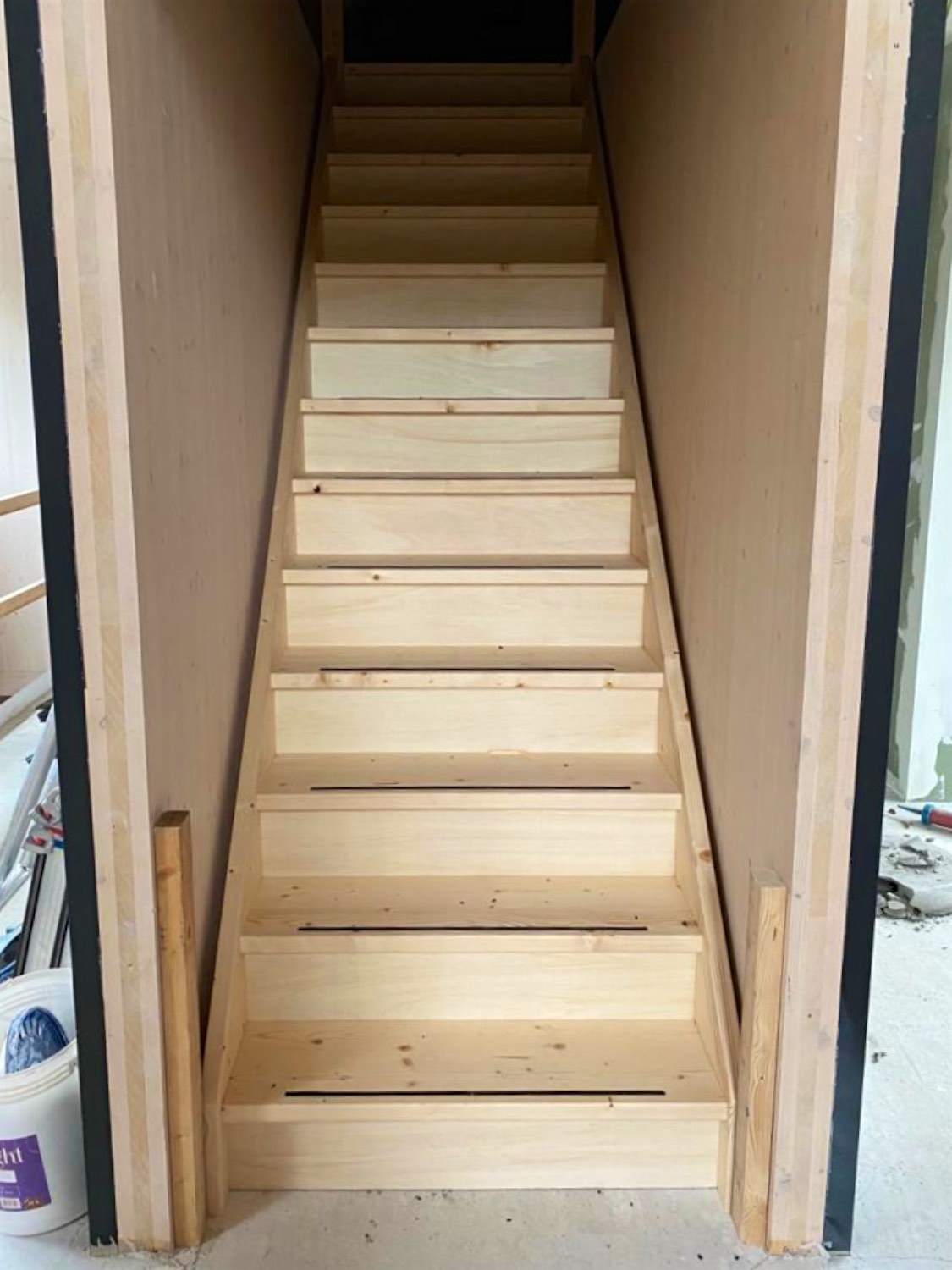

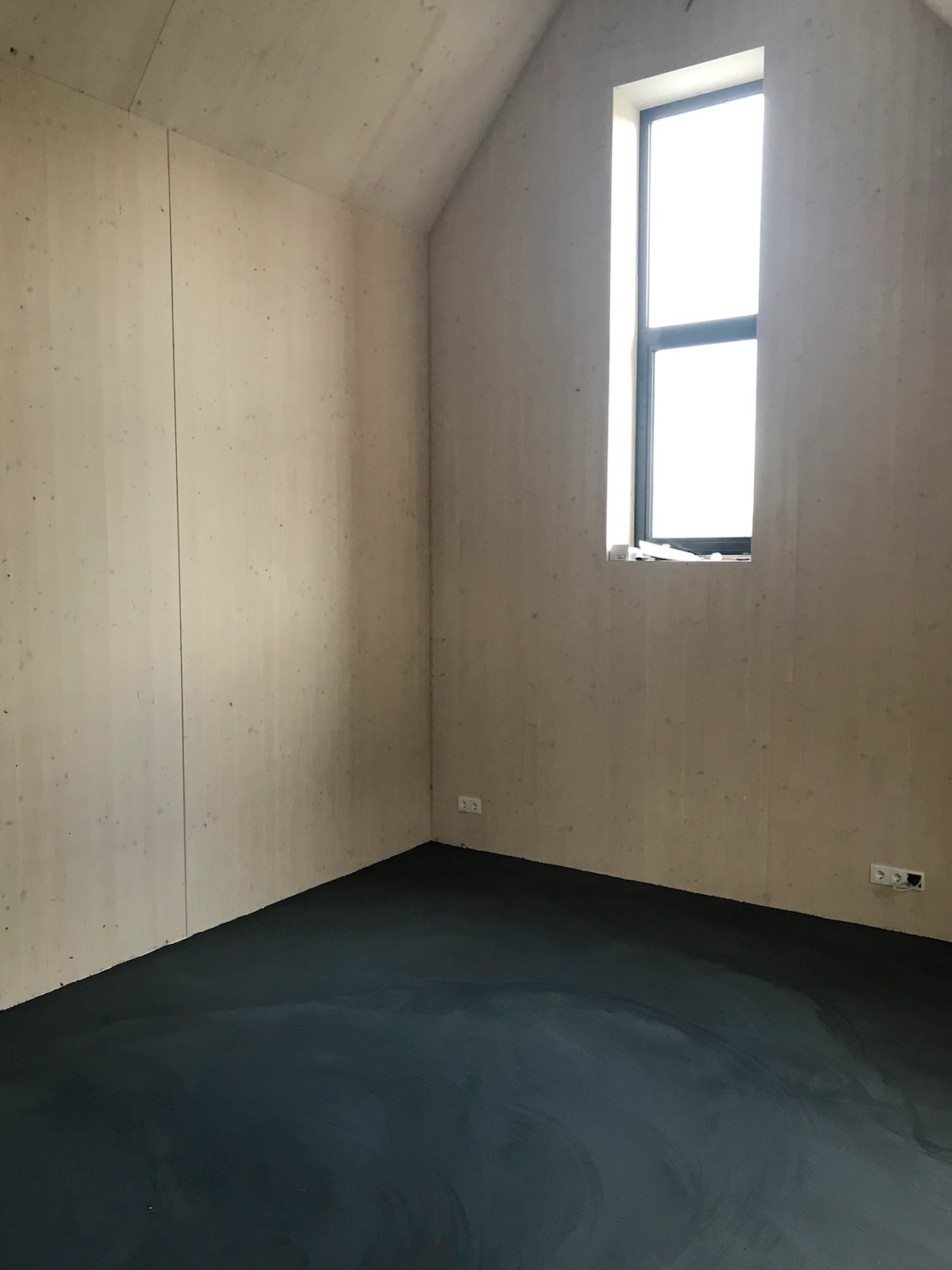

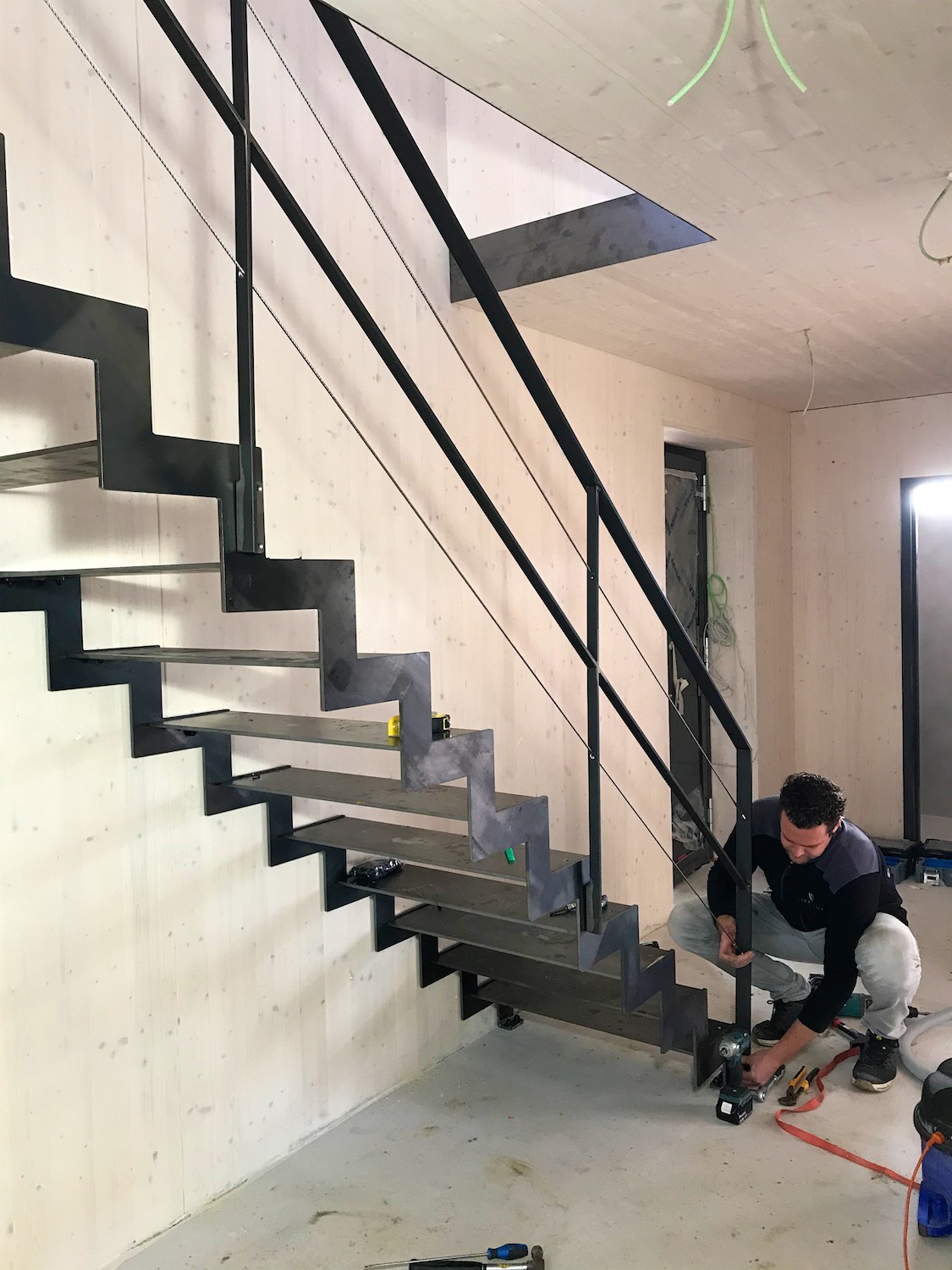

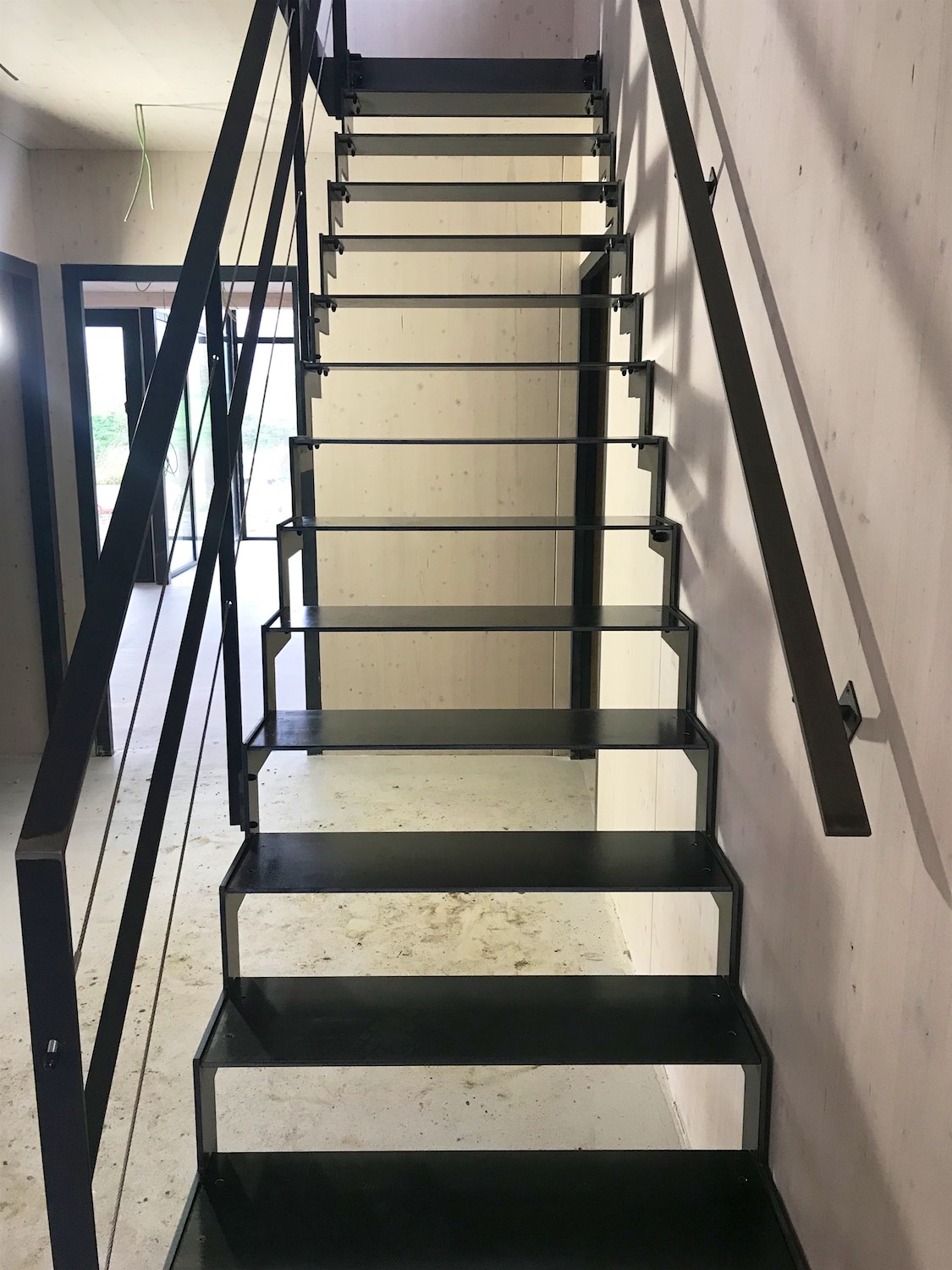

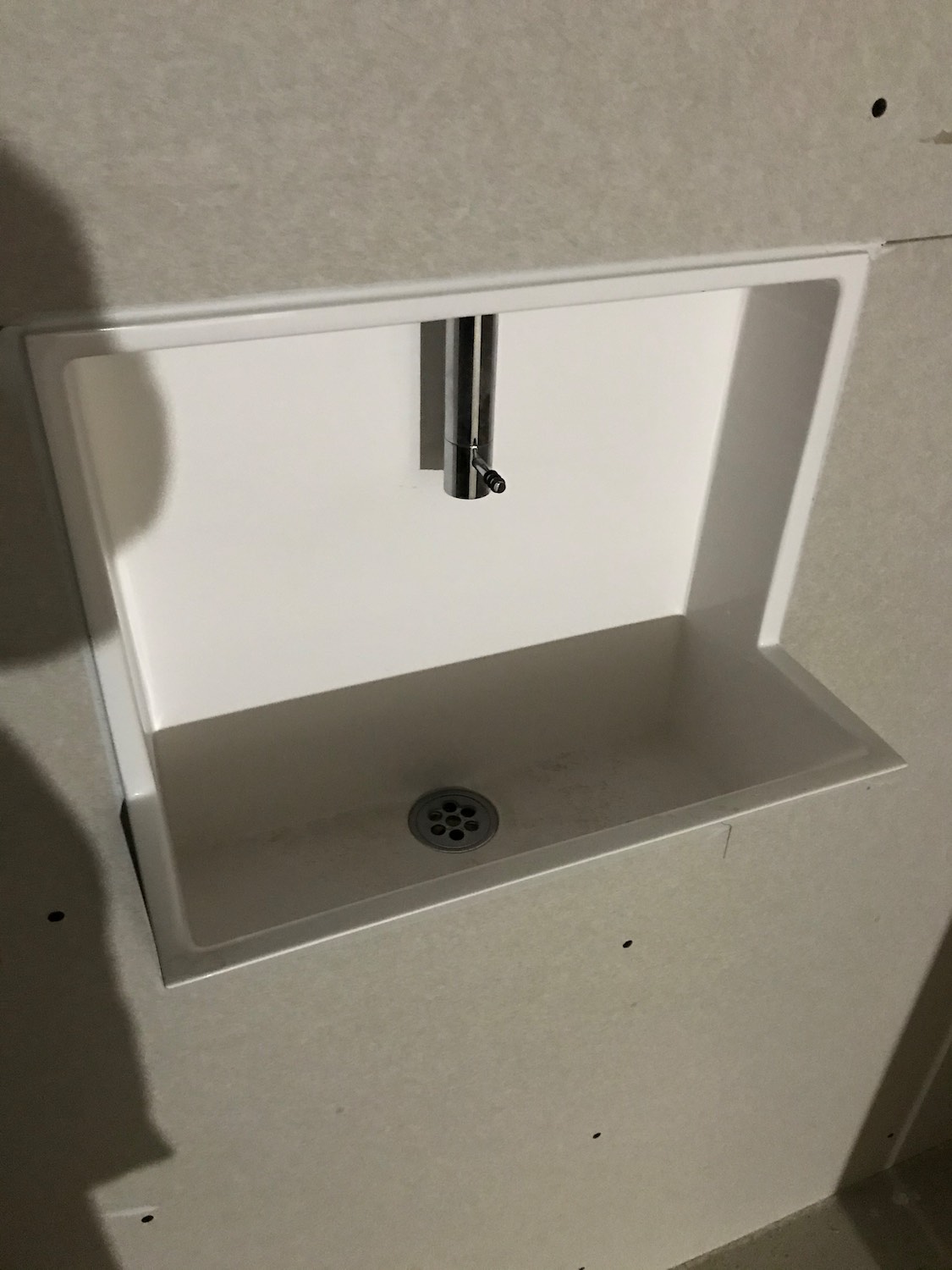

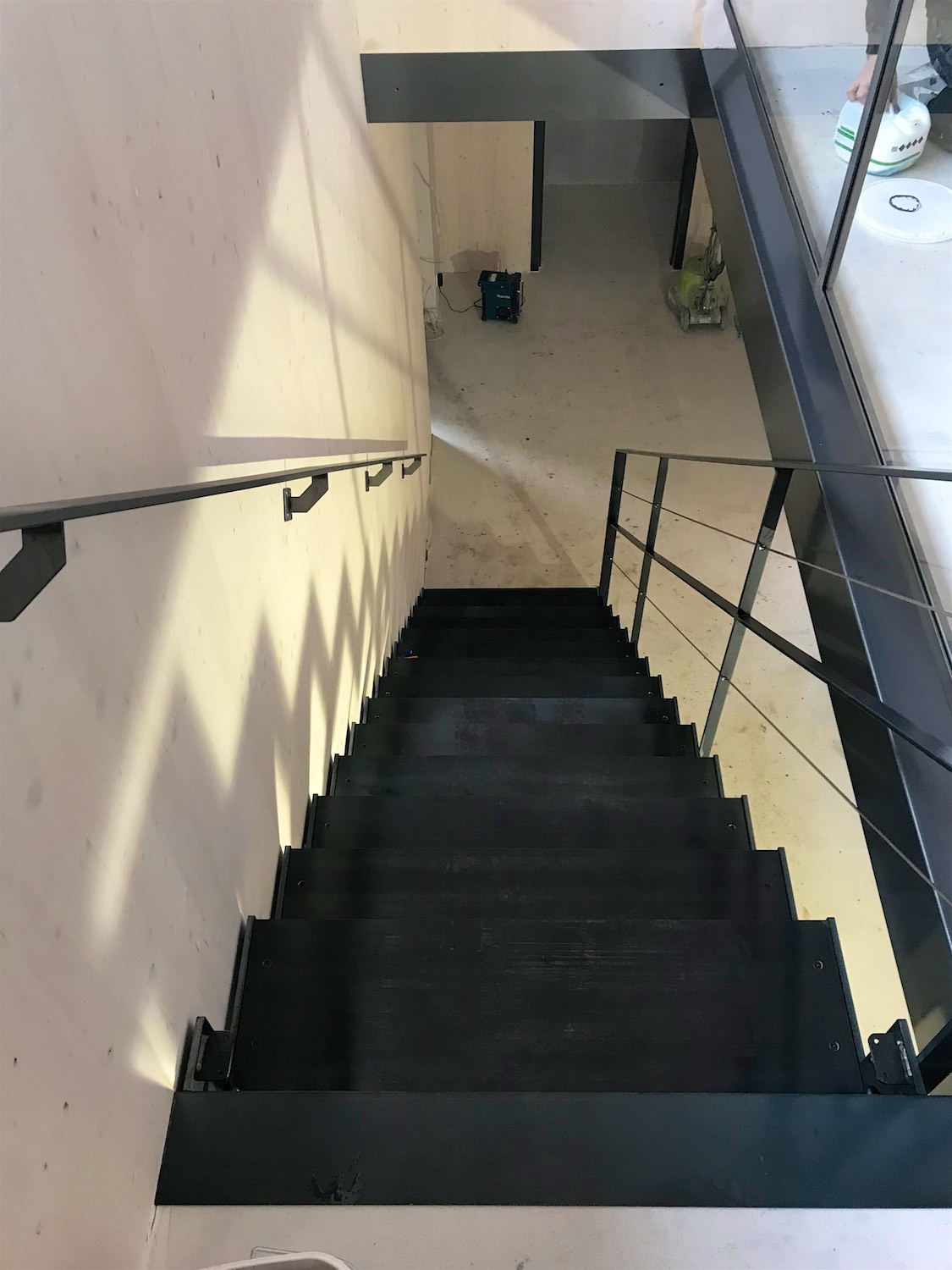

Afgelopen week is de trap van de eerste verdieping naar de bergzolder aangebracht. Het huis is opgeruimd en gereinigd. De vloerverwarming brandt (noem je dat wel zo bij vloerverwarming en een warmtepomp?) en zorgt dat het huis verder geleidelijk droogt. De komende weken wordt de afwerkvloer in lagen aangebracht evenals de beton ciré op de wanden in het toilet en de badkamer. Als de vloer en wanden gereed zijn kunnen de plinten en het sanitair geplaatst worden. De blauwstalen trap komt op 16 november en ondertussen zal er hard gewerkt worden aan het afmonteren en inregelen van het domoticasysteem. Op 30 november komt er een noodkeuken, want de fabriek in Italië waar de keuken vandaan zou komen is helaas failliet gegaan, maar de keukenzaak waar we de keuken besteld hadden (Arte Vita in Zutphen) helpt ons gelukkig goed verder.
We hebben vaak geroepen er met kerst te zullen wonen en dat lijkt te lukken:
In week 51, de week van 14 december, gaan we verhuizen!

Foto's vloerwand

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
Eind oktober 2020

Zonnepanelen en zonnecollectoren

We hebben er voor gekozen om geen aansluiting op de stadsverwarming te nemen, maar om zoveel mogelijk zelf in onze energiebehoefte te voorzien. De woning is gasloos en voor verwarming maken we gebruik van vloerverwarming gevoed door een warmtepomp. De benodigde stroom daarvoor komt van de 43 zonnepanelen. Daarnaast hebben we een zonneboiler voor warmwater dat mede opgewarmd wordt door zonnecollectoren (de 4 panelen in het midden van het dak). Door de hoge isolatiewaarde van het huis verwachten we meer energie te produceren dan te gebruiken. De praktijk zal het leren.

CLT%20menubalk
Gestuct%2001
Klik op foto voor meer
Begin oktober 2020

Stucwerk nu echt wit

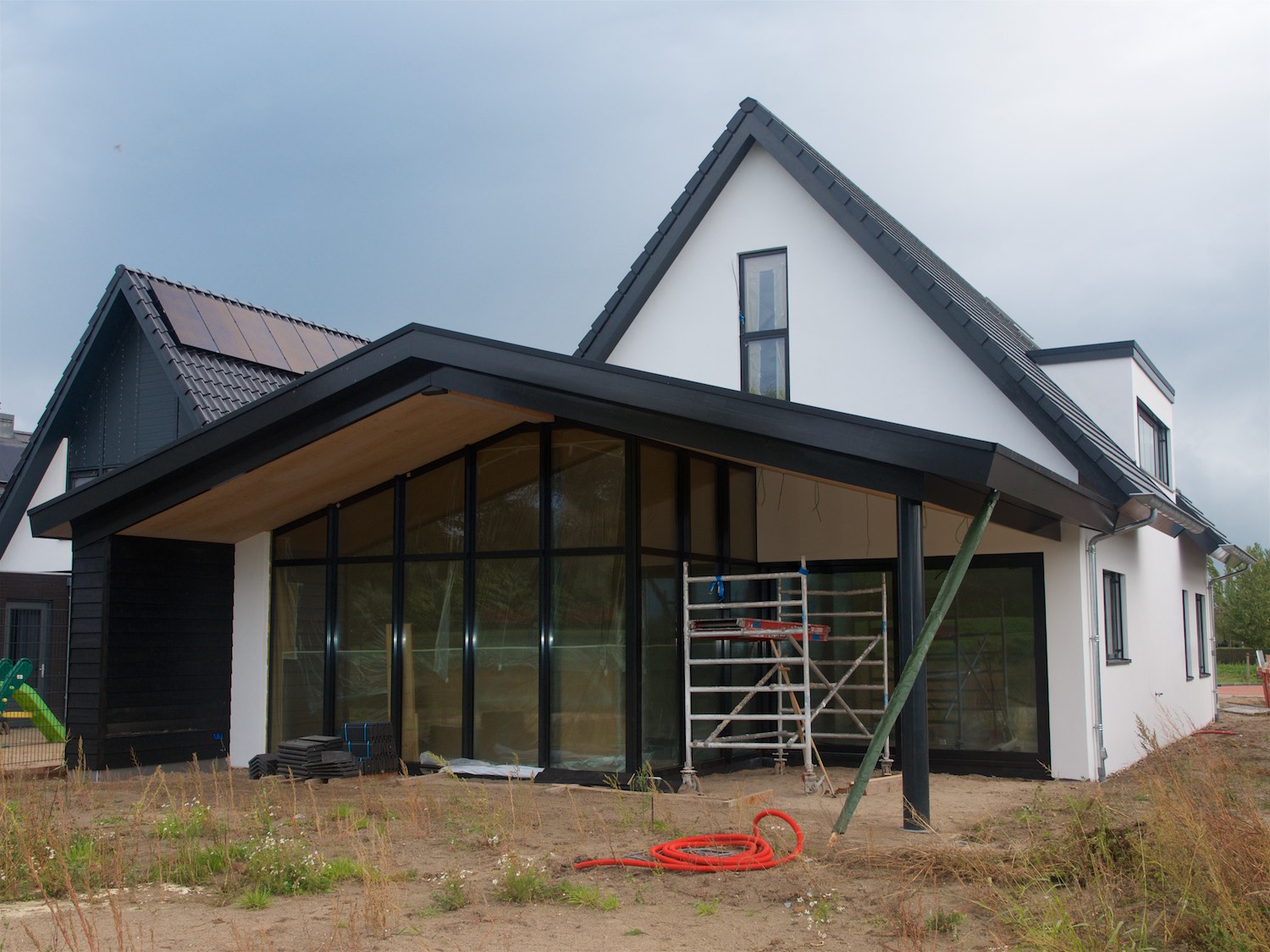

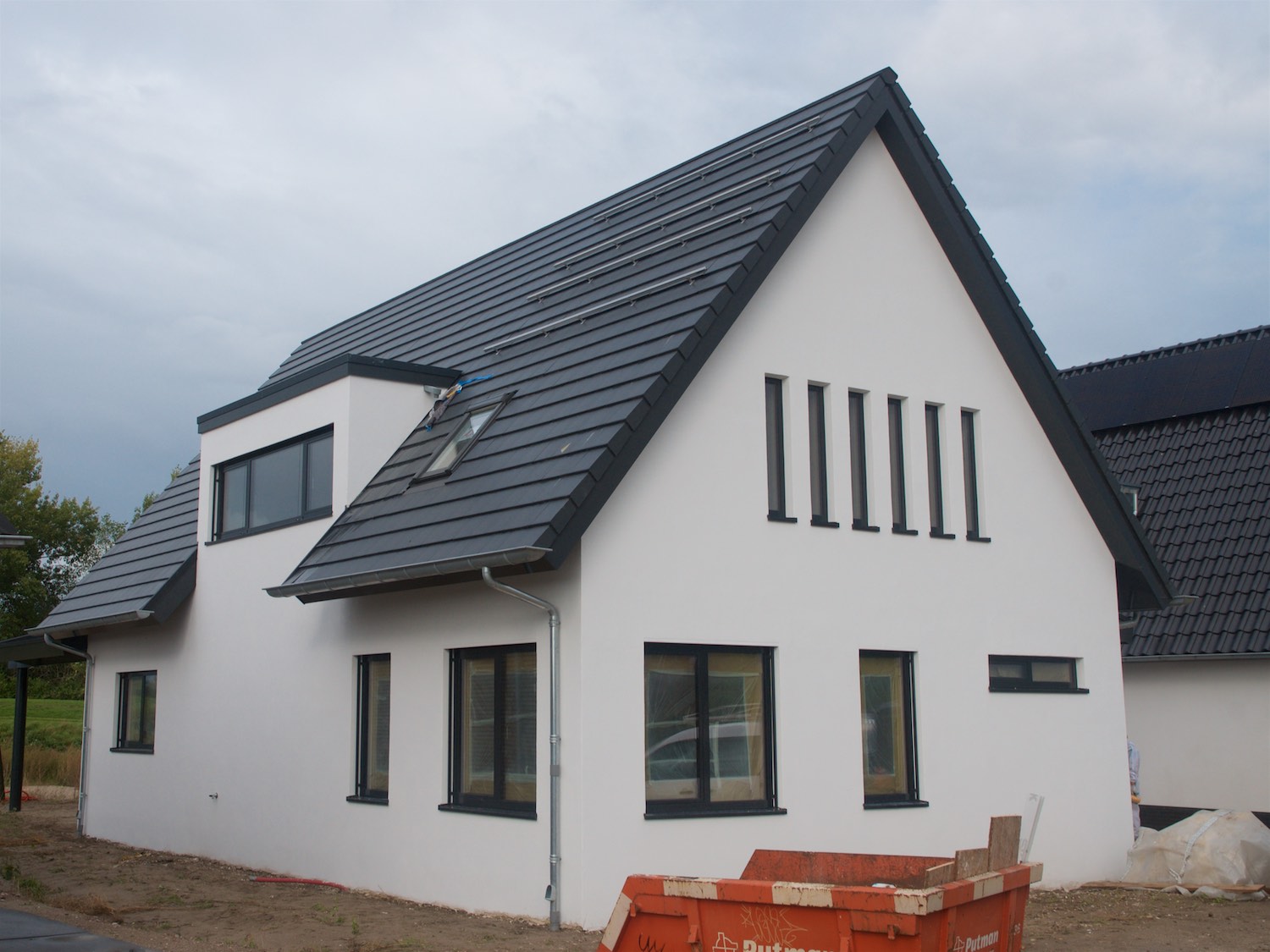

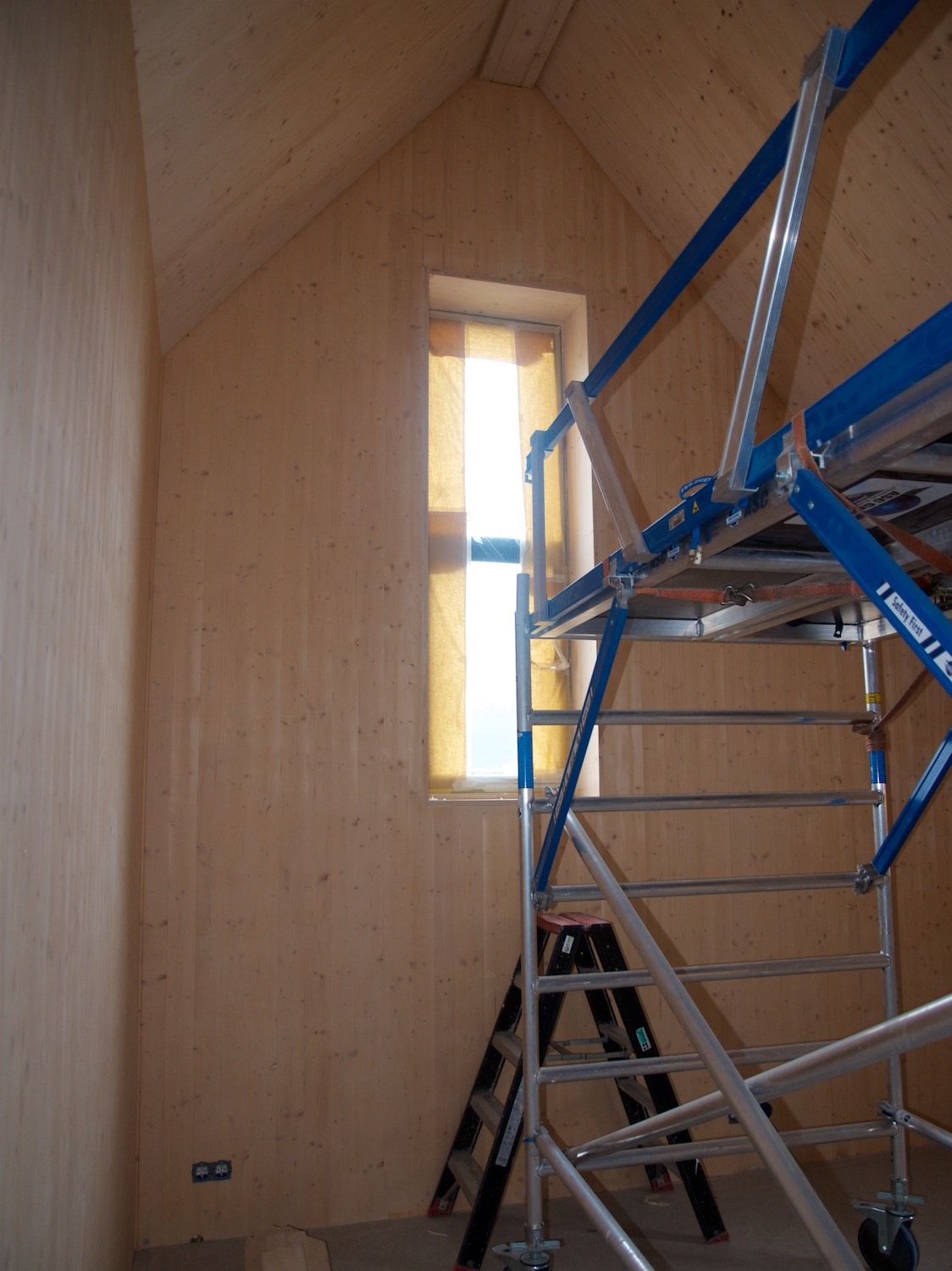

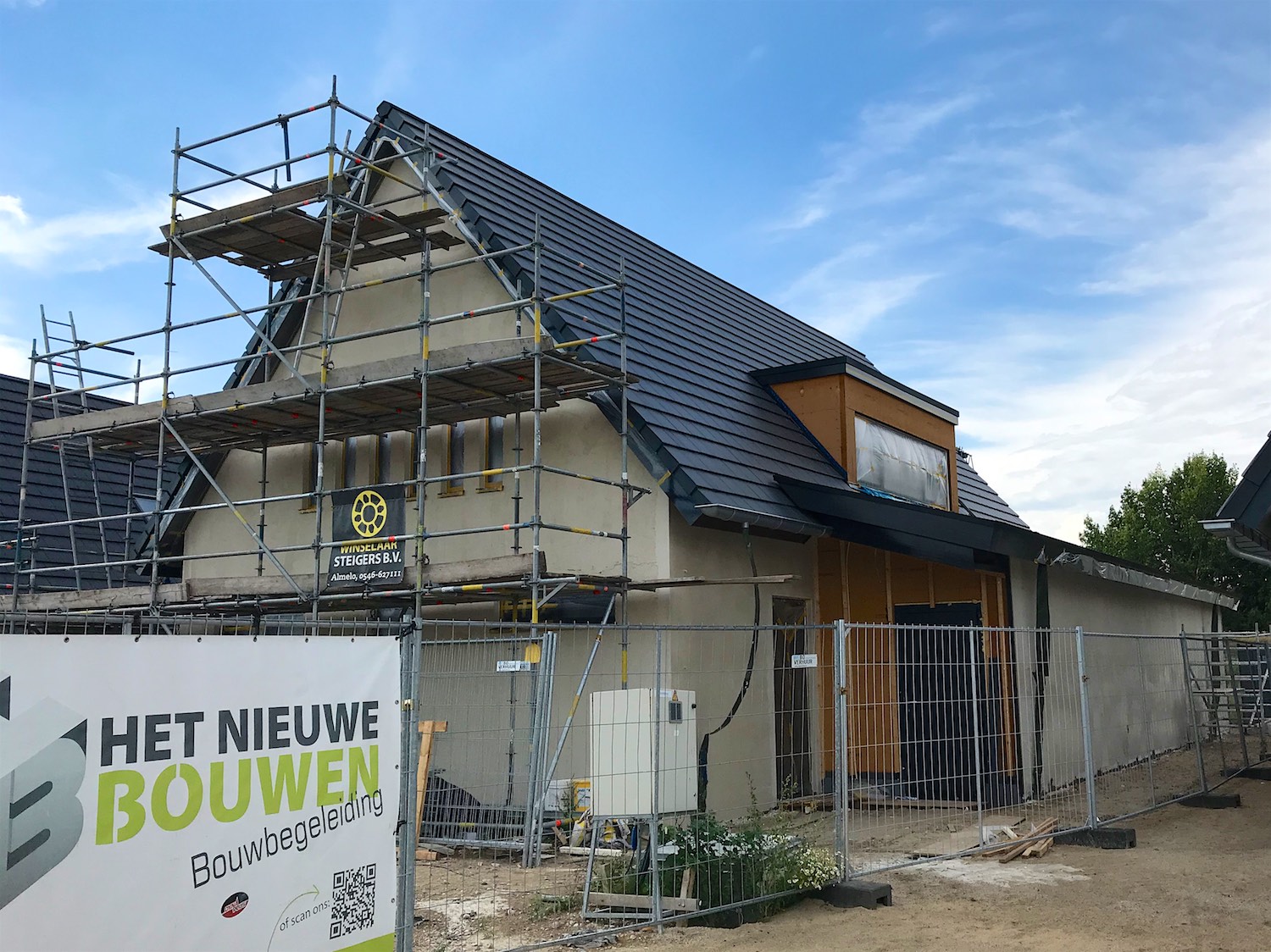

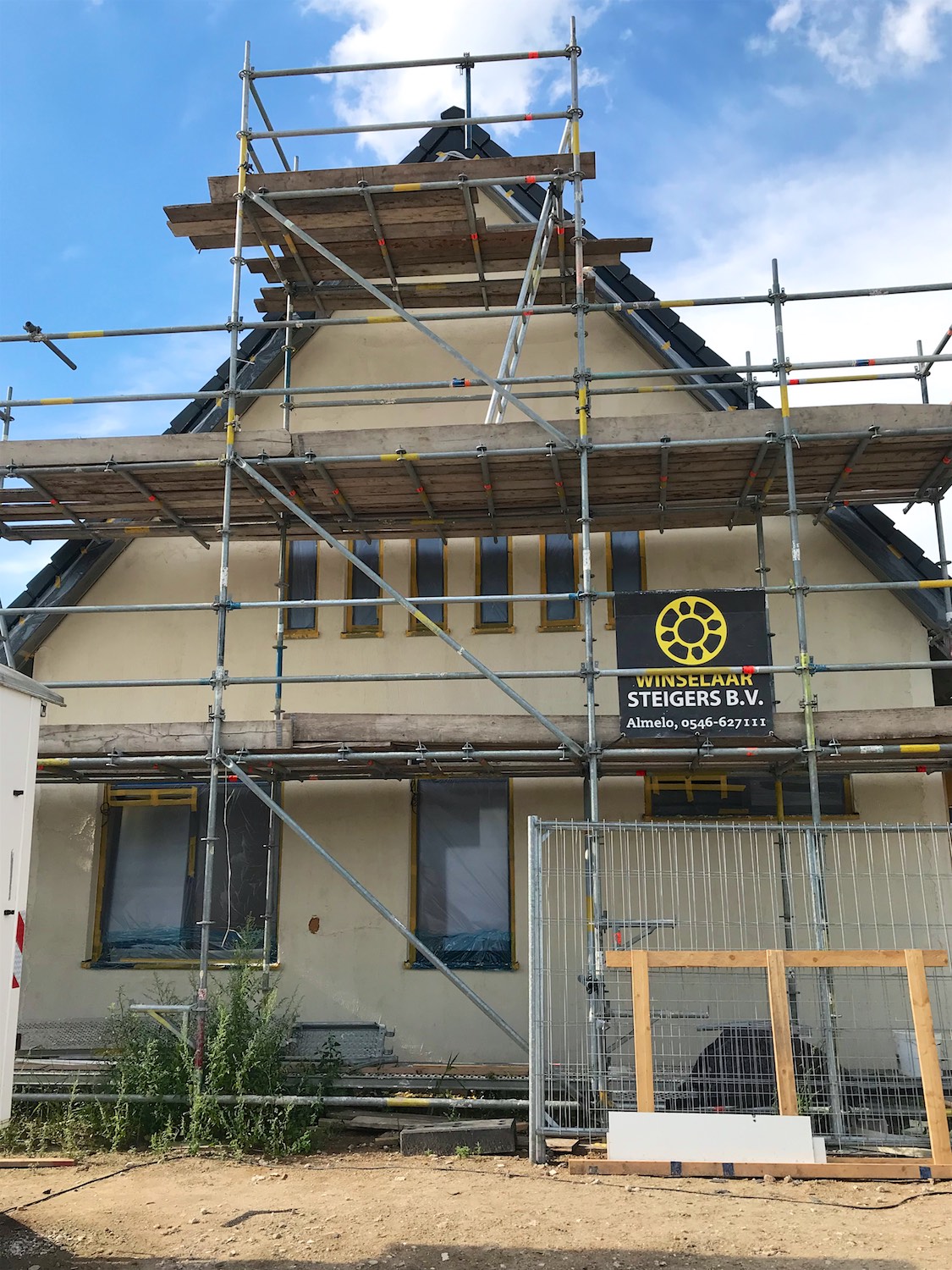

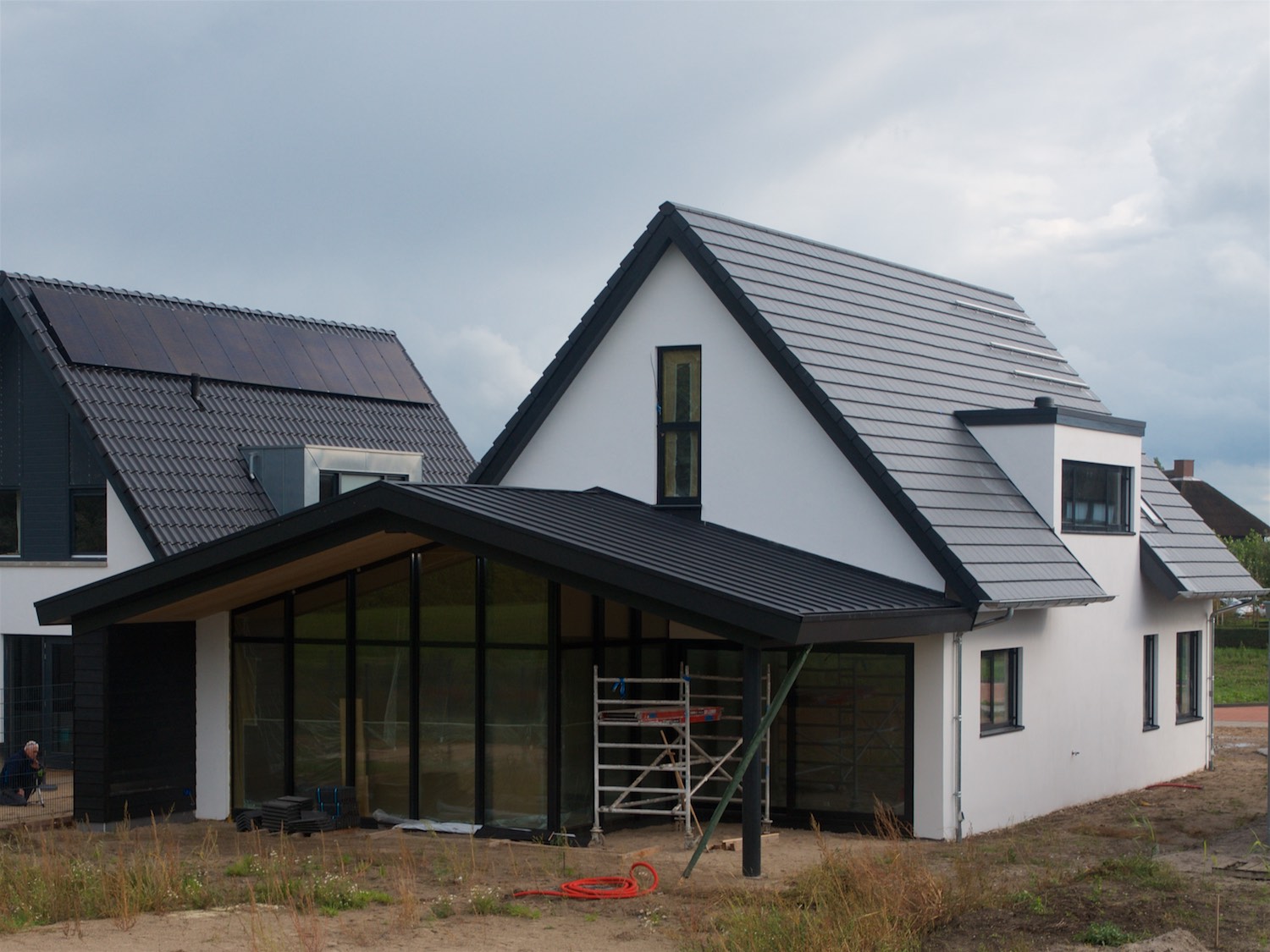

Het stucwerk aan de buitenkant is nu gereed; het huis is echt wit geworden en van al het hout is weinig terug te zien aan de buitenkant. De onderste strook van de 'buitenmuren' wordt nog donker gemaakt zodat je opspattend vuil bijna niet kunt zien. De steiger rondom is verwijderd en daardoor lijkt het huis veel ruimer op het kavel te staan.

Gestuct%2007
Klik op foto voor meer
Begin oktober 2020

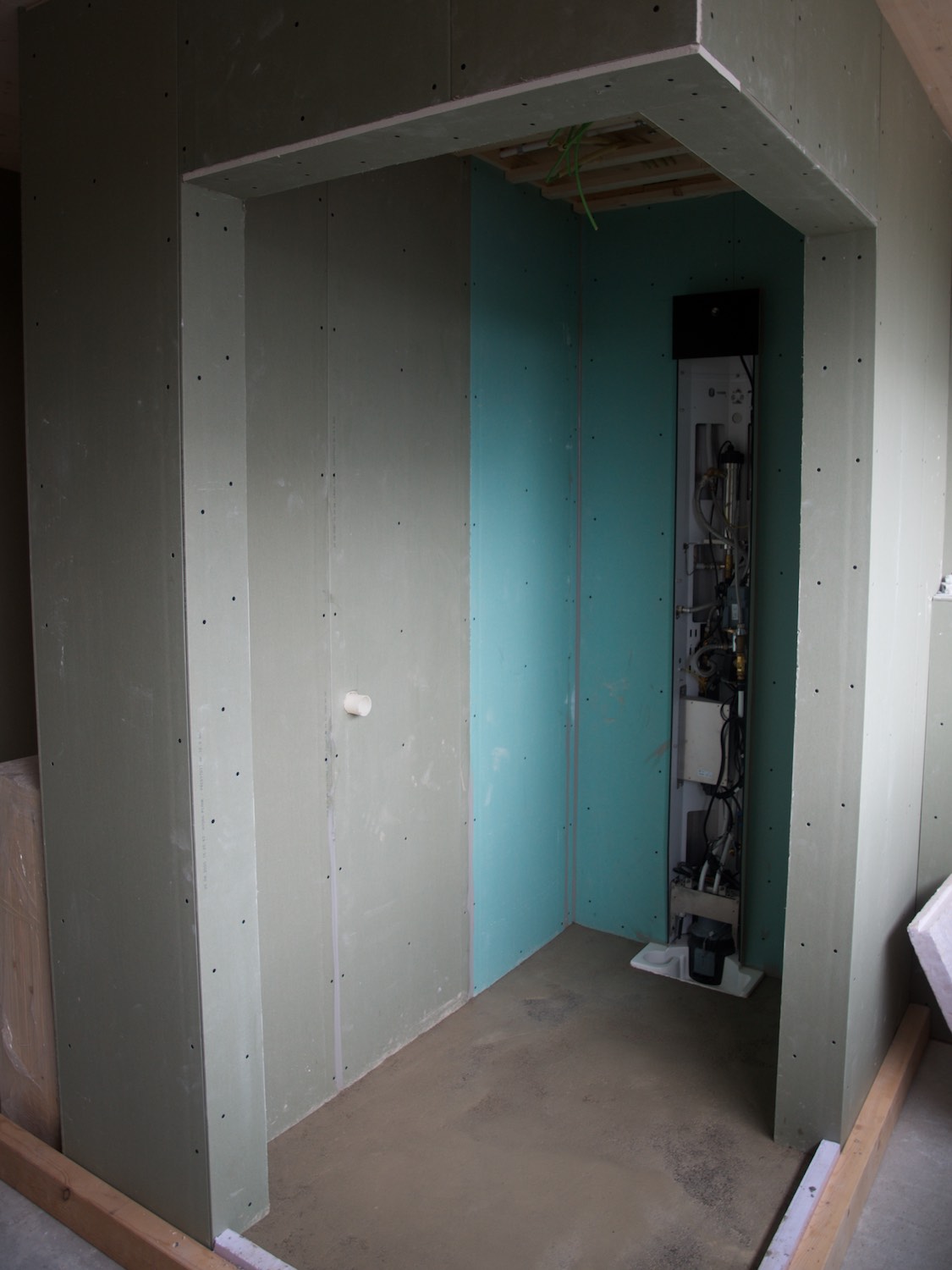

Badkamer en installaties

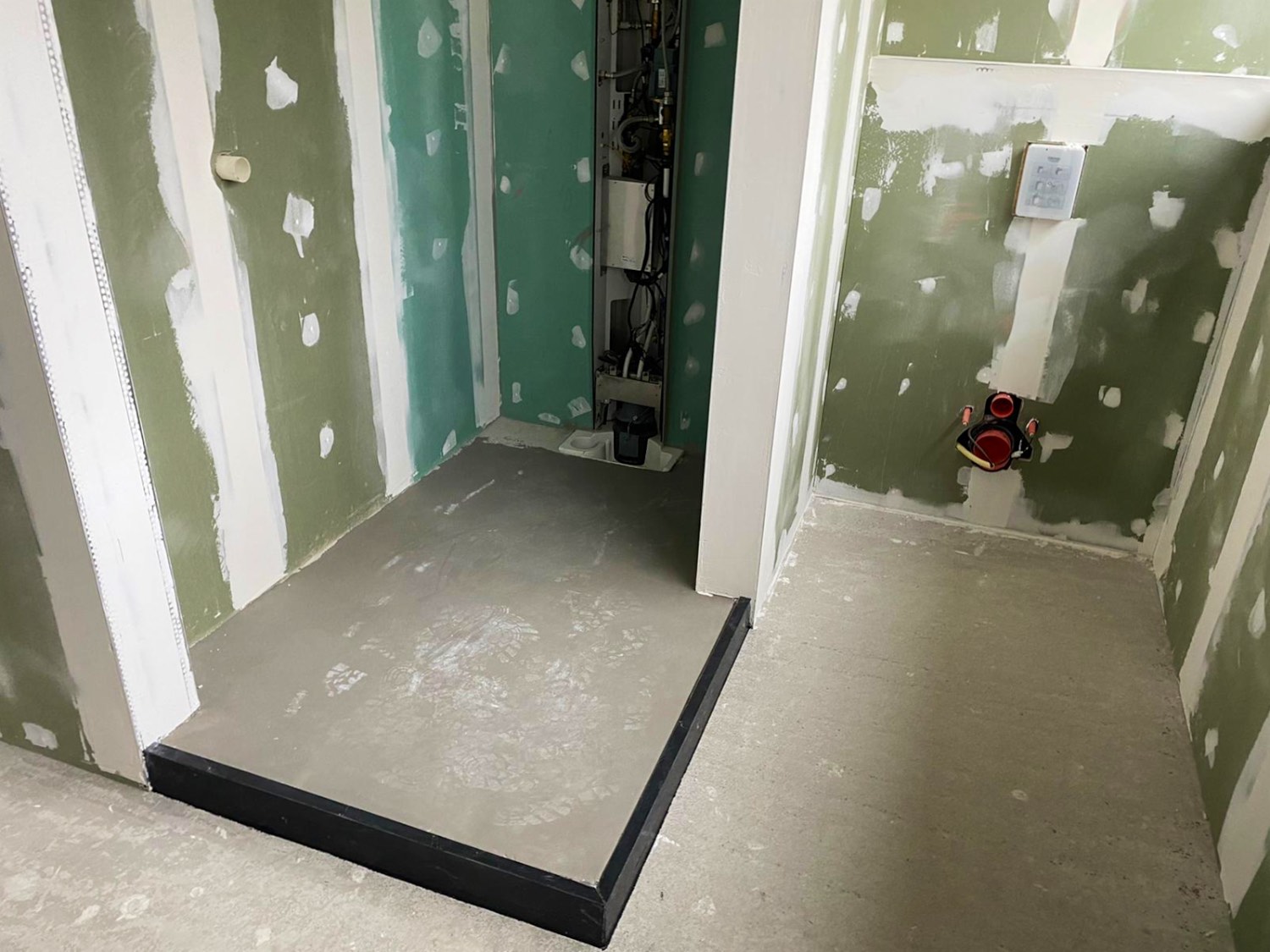

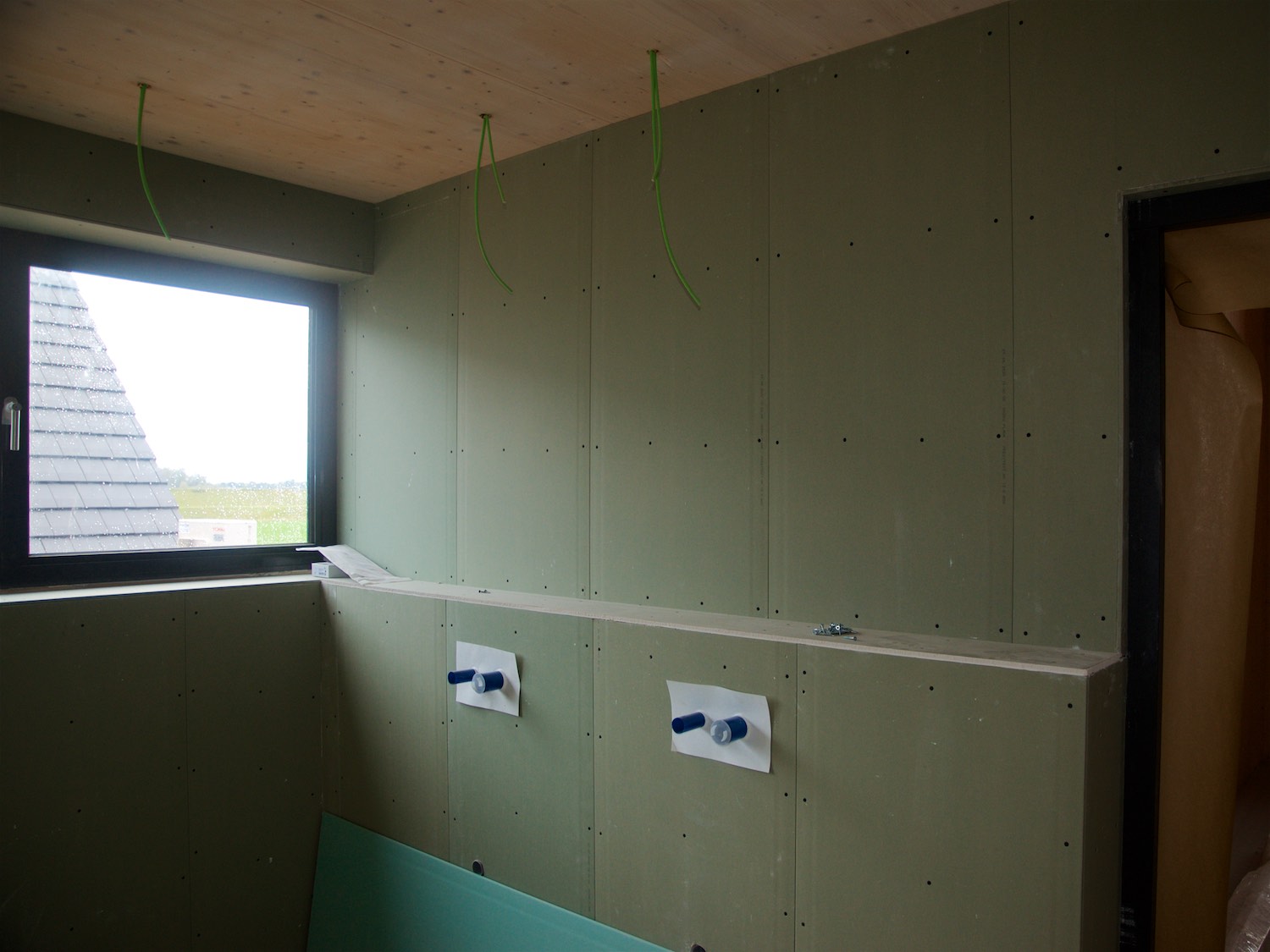

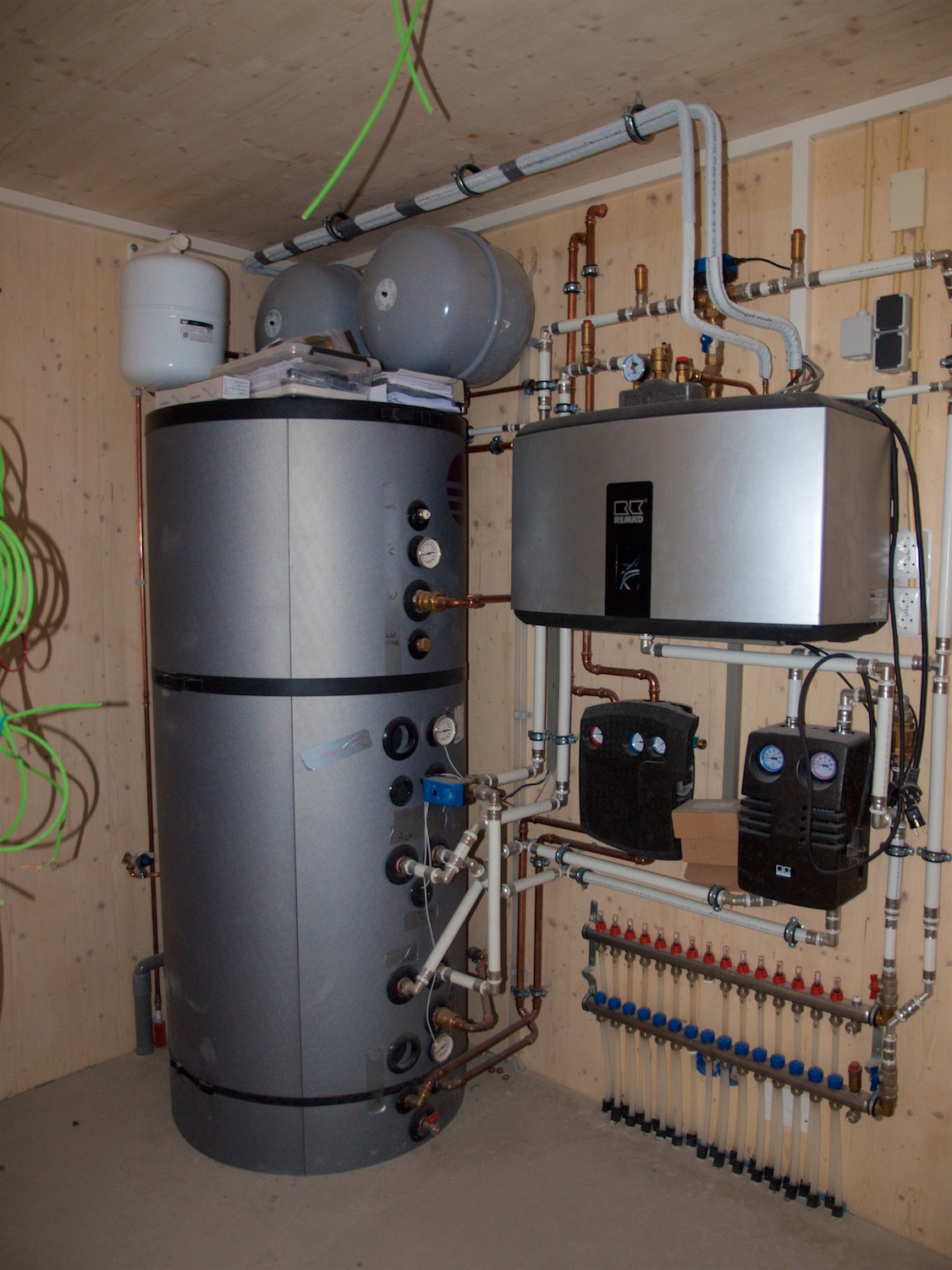

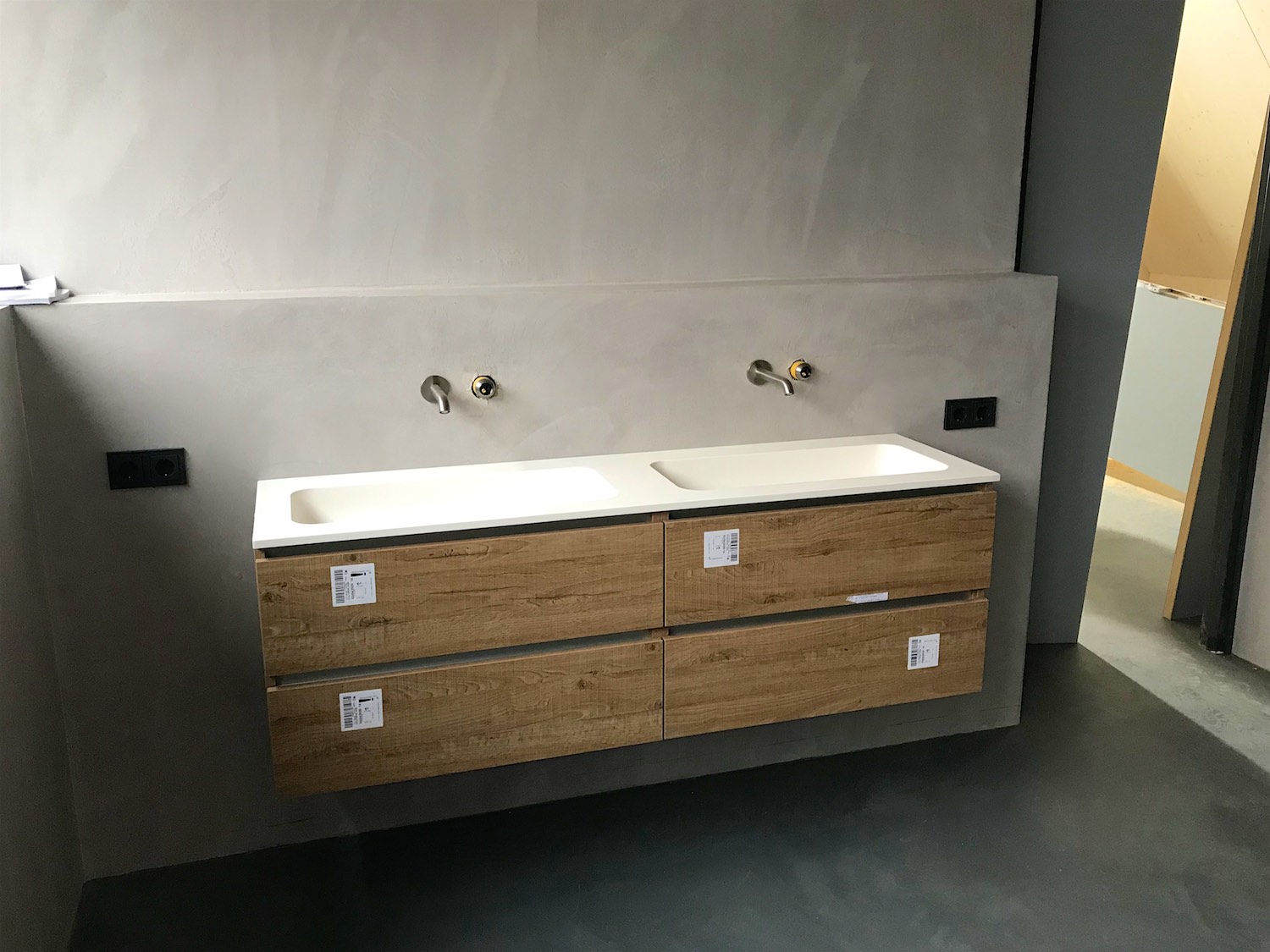

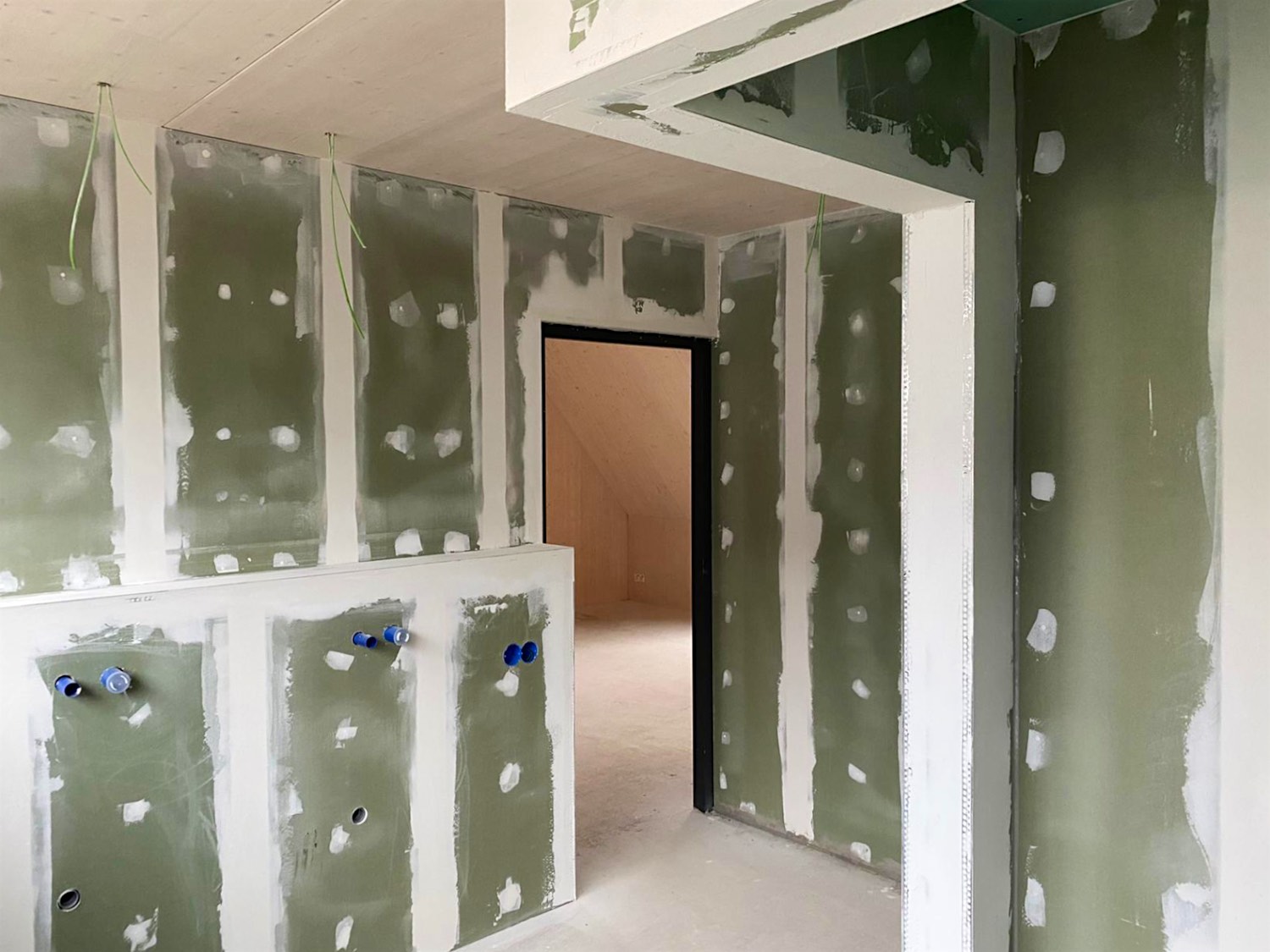

De badkamer wordt de enige ruimte waar de houten wanden niet meer te zien zullen zijn; het houten plafond blijft. Alles is afgetimmerd met stucplaten en er komt een lichtgrijze beton ciré op. Ook de douchevloer is inmiddels gestort en daarnaast is in de technische ruimte het nodige (tenminste dat denk ik) leidingwerk aangesloten.

Foto's buiten

placeholder image
placeholder image
placeholder image
placeholder image

Foto's binnen

placeholder image
placeholder image
placeholder image
CLT%20menubalk

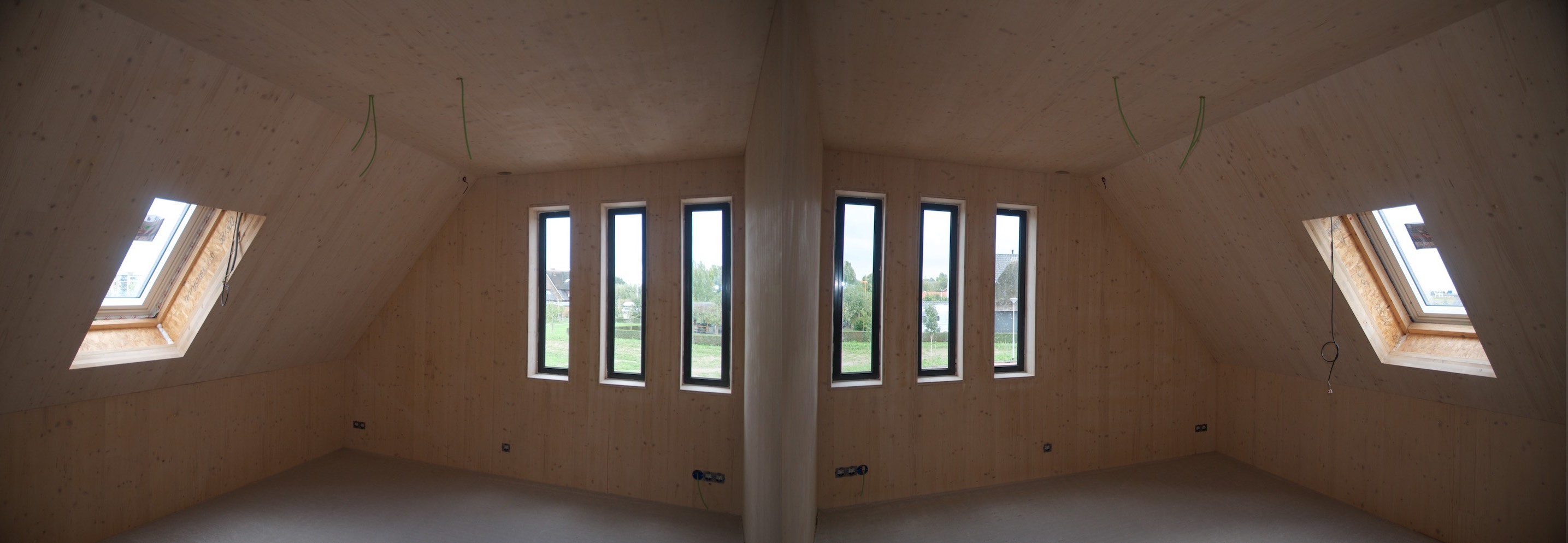

Slaapkamers
Slaapkamers aan de voorkant van het huis
CLT%20menubalk
Installatie%20en%20wandopbouw%20002
Klik op foto voor meer
Begin september 2020

Stucwerk & gietvloer

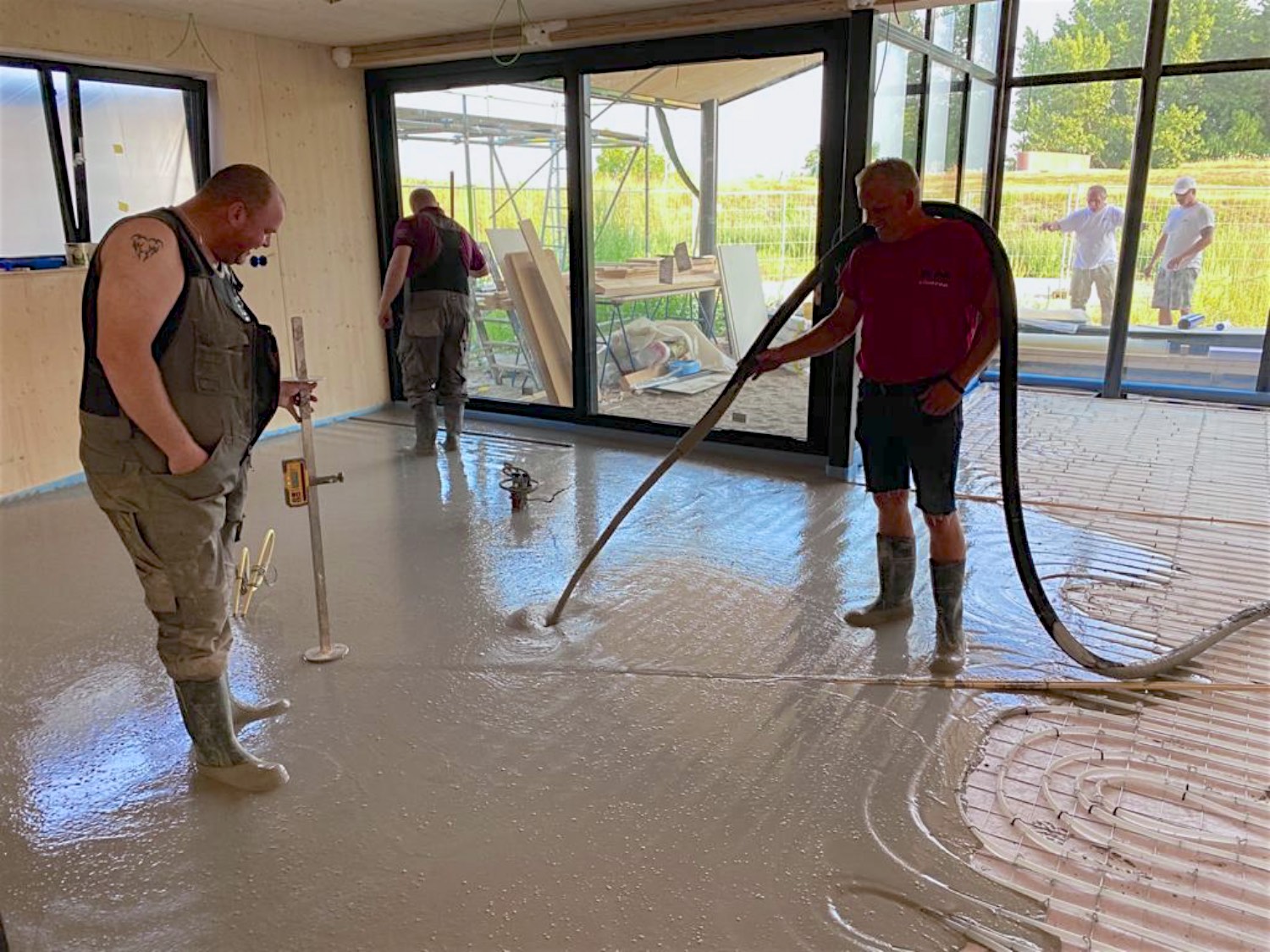

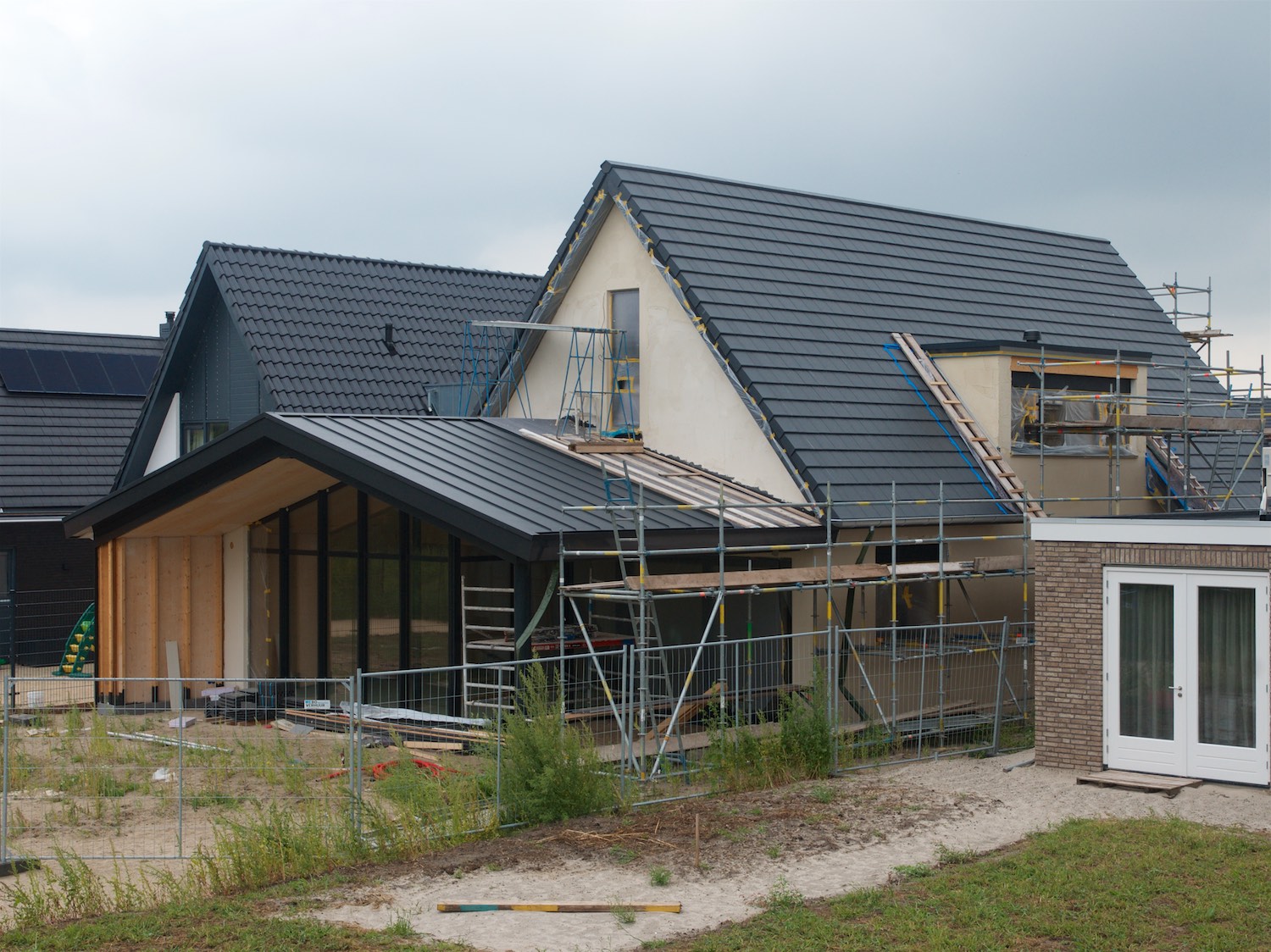

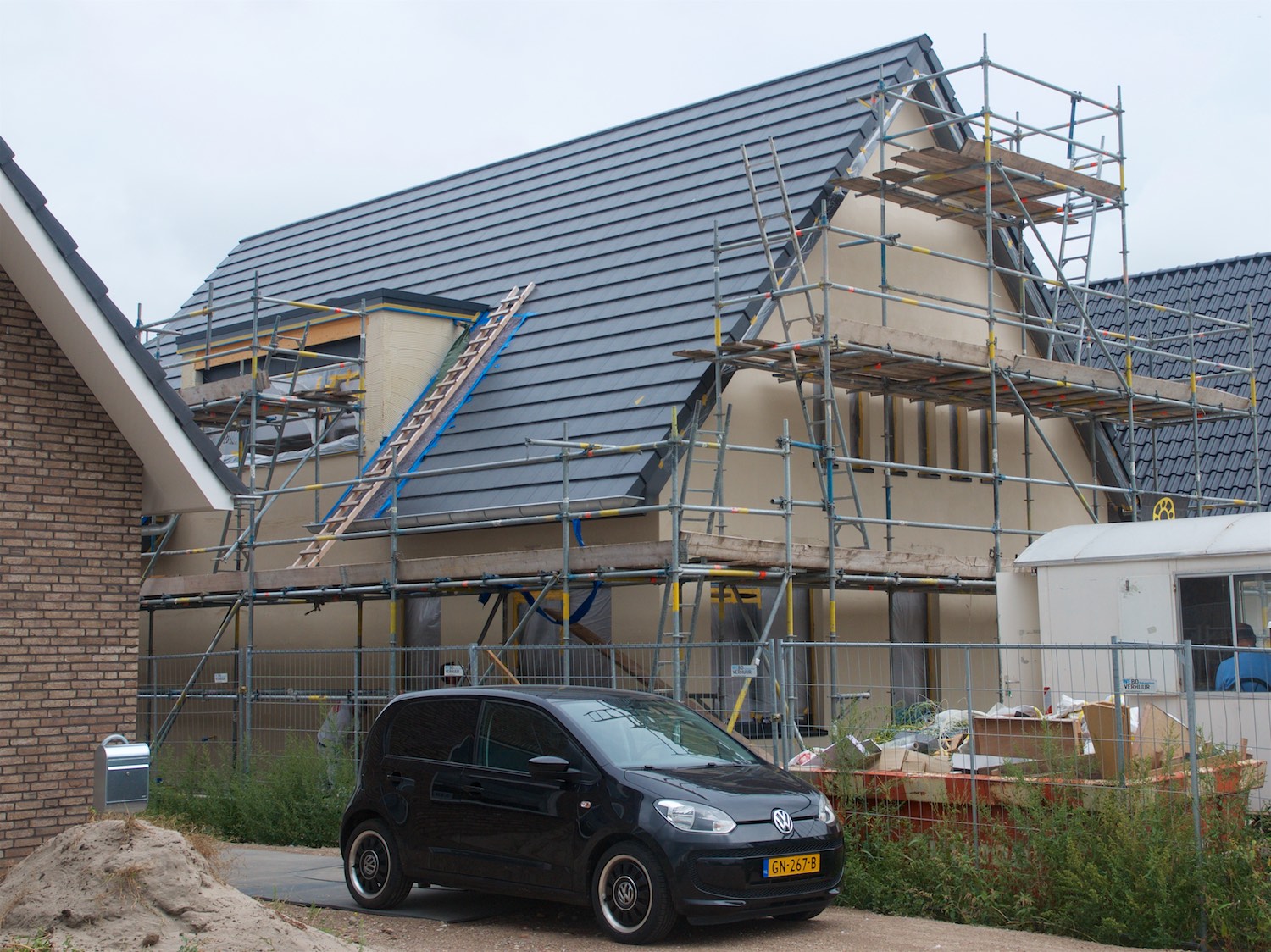

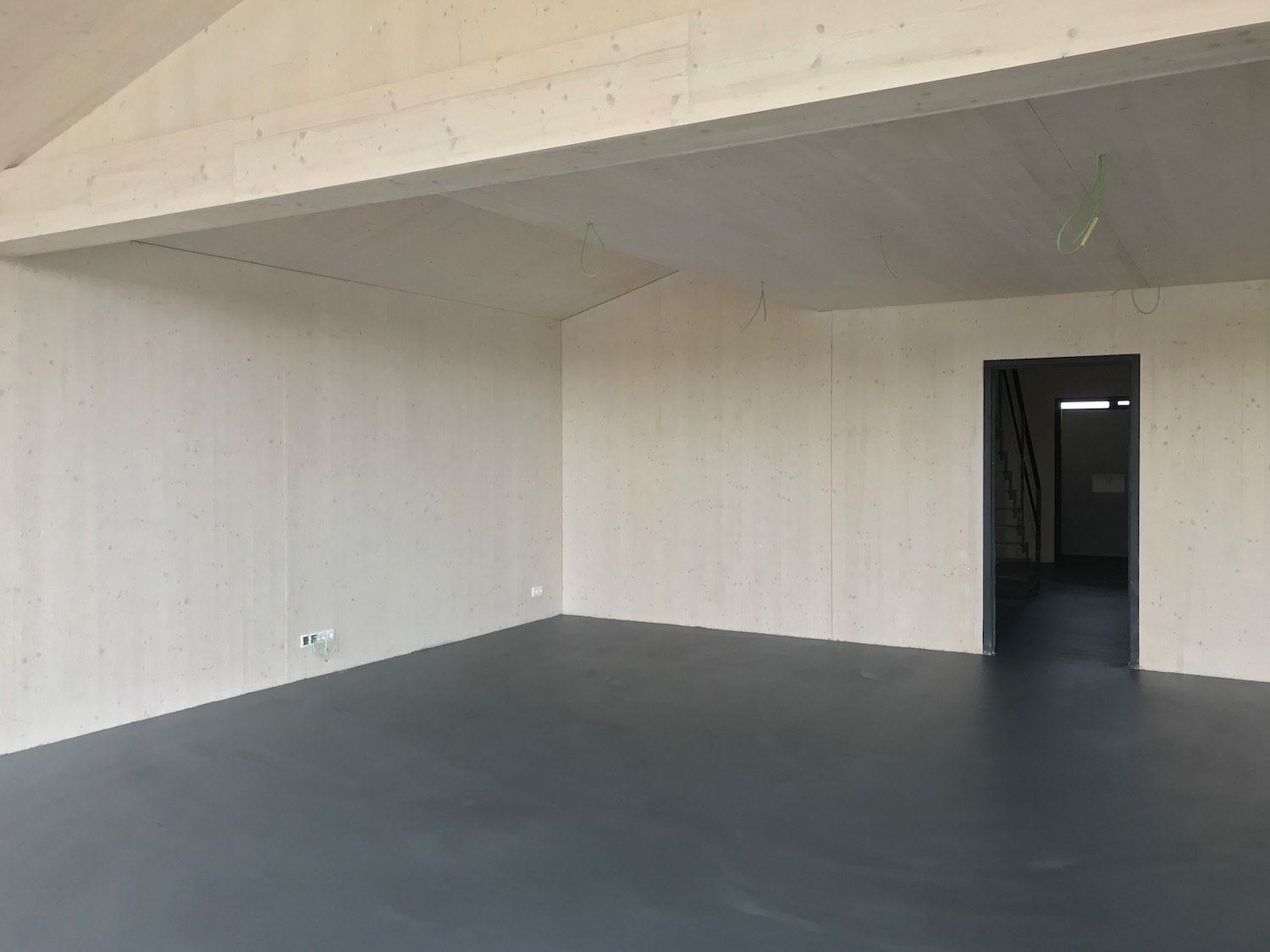

In de afgelopen tijd is eerst de vloer op beide verdiepingen gegoten tijdens de hittegolf. In enkele uren was de klus geklaard; de droogtijd daarna was langer. Inmiddels wordt er volop gewerkt aan de installatie van het sanitair (recirculatiedouche) en de techniek (warmtepomp en boiler). Veel werk is ook verzet door de stucmaardoors ondanks alle warmte. Op het plaatmateriaal is eerst een soort gaas aangebracht met stucmortel. Daaroverheen komt dan de witte afwerklaag. De onderste 50 cm zullen uiteindelijk antraciet worden, zodat je opspattend vuil niet ziet.

Foto's gietvloer en stucwerk

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
Eind juli 2020

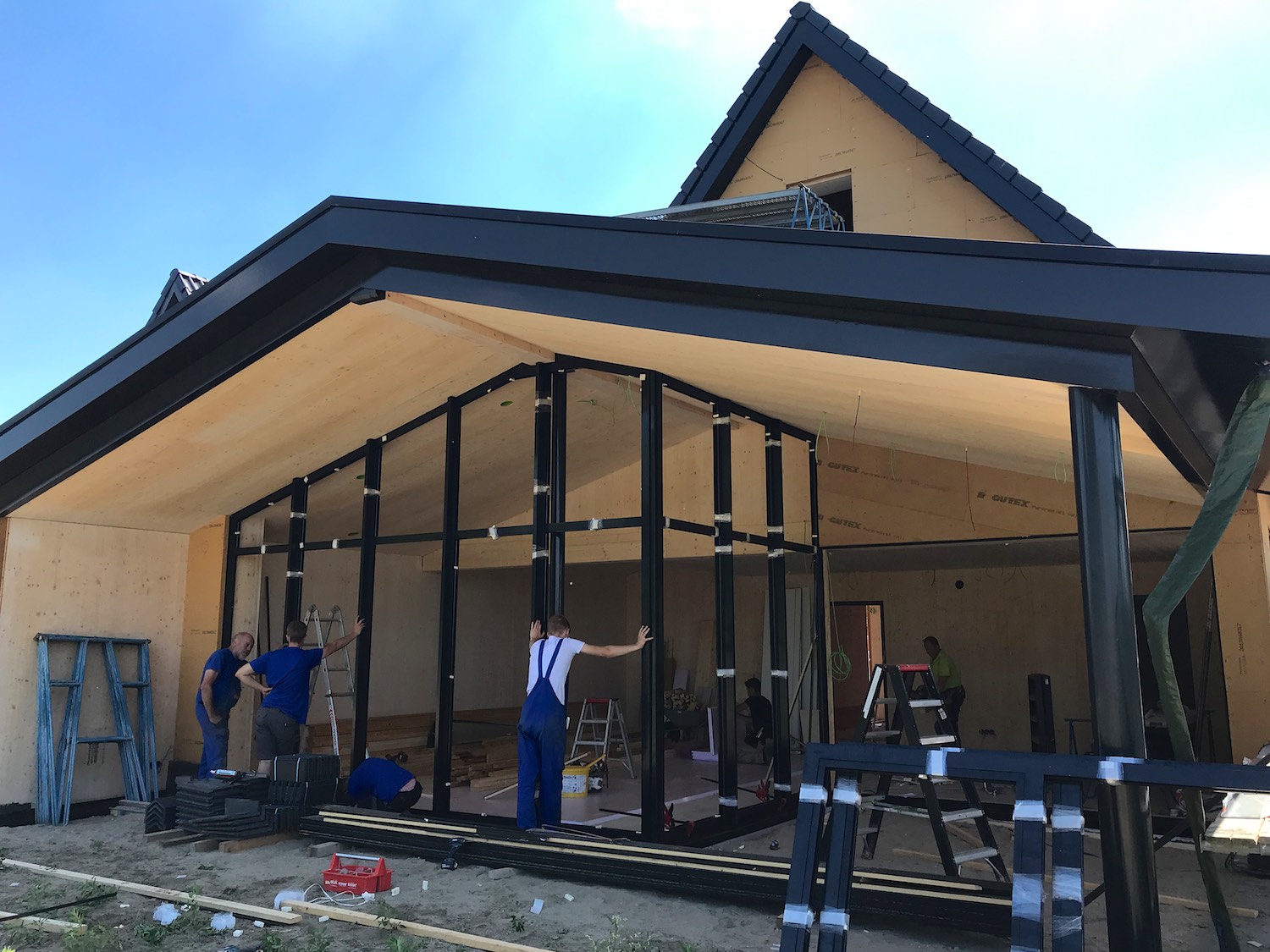

Filmpje plaatsen kozijnen en glas

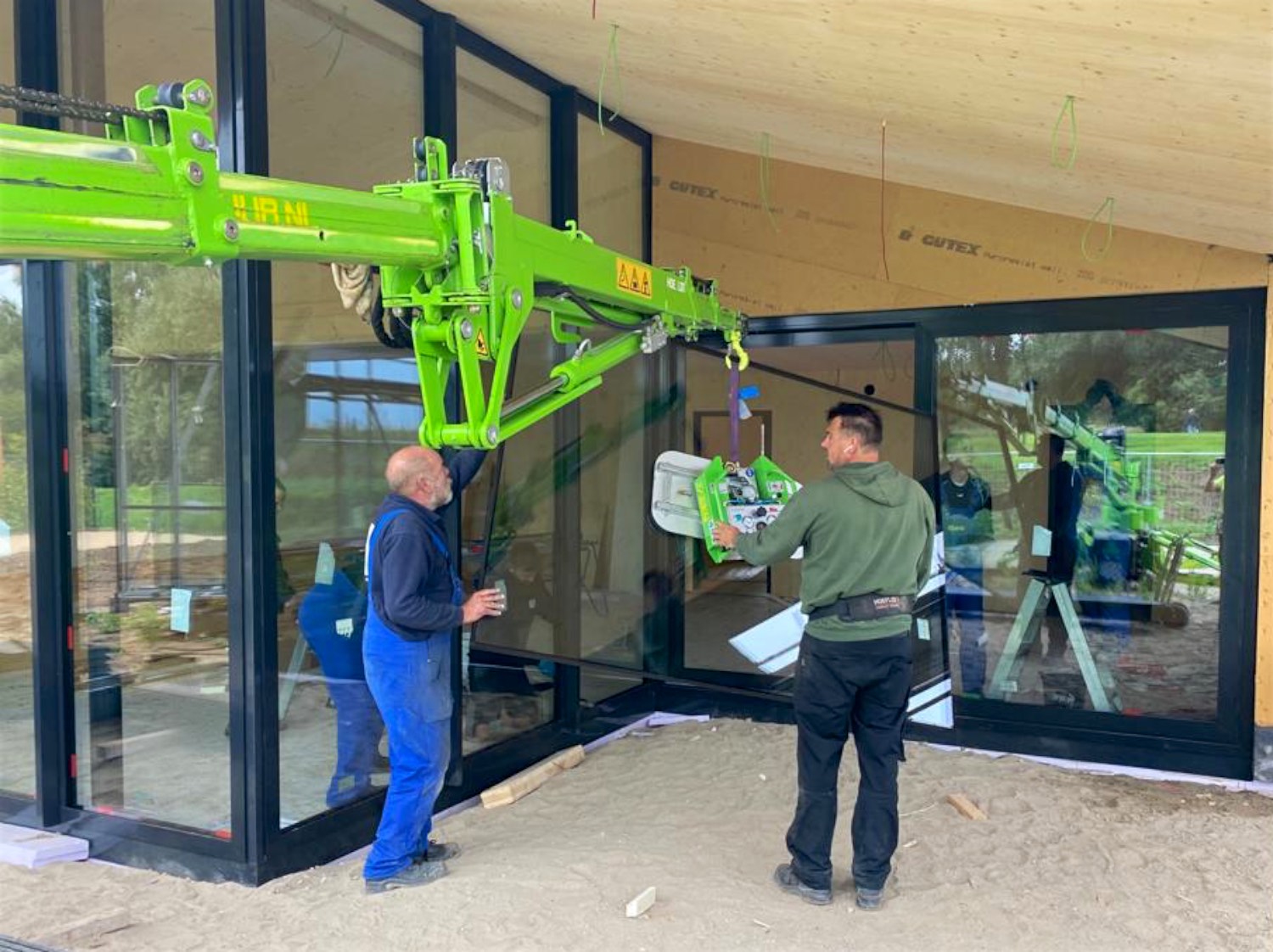

Het grootste kozijn is in twee delen aangeleverd en ter plekke in elkaar gezet. Het glas is allemaal driedubbel uitgevoerd vanwege de hoge isolatiewaarde. De ramen die tot aan de grond reiken moesten ook nog eens gelaagd zijn omwille van de veiligheid en daardoor bestaan die panelen uit 5 glasplaten! Dat geeft een enorm gewicht en vandaar ook het speciale voertuig om de glaspanelen goed op hun plaats te krijgen.

CLT%20menubalk
Eind juli 2020

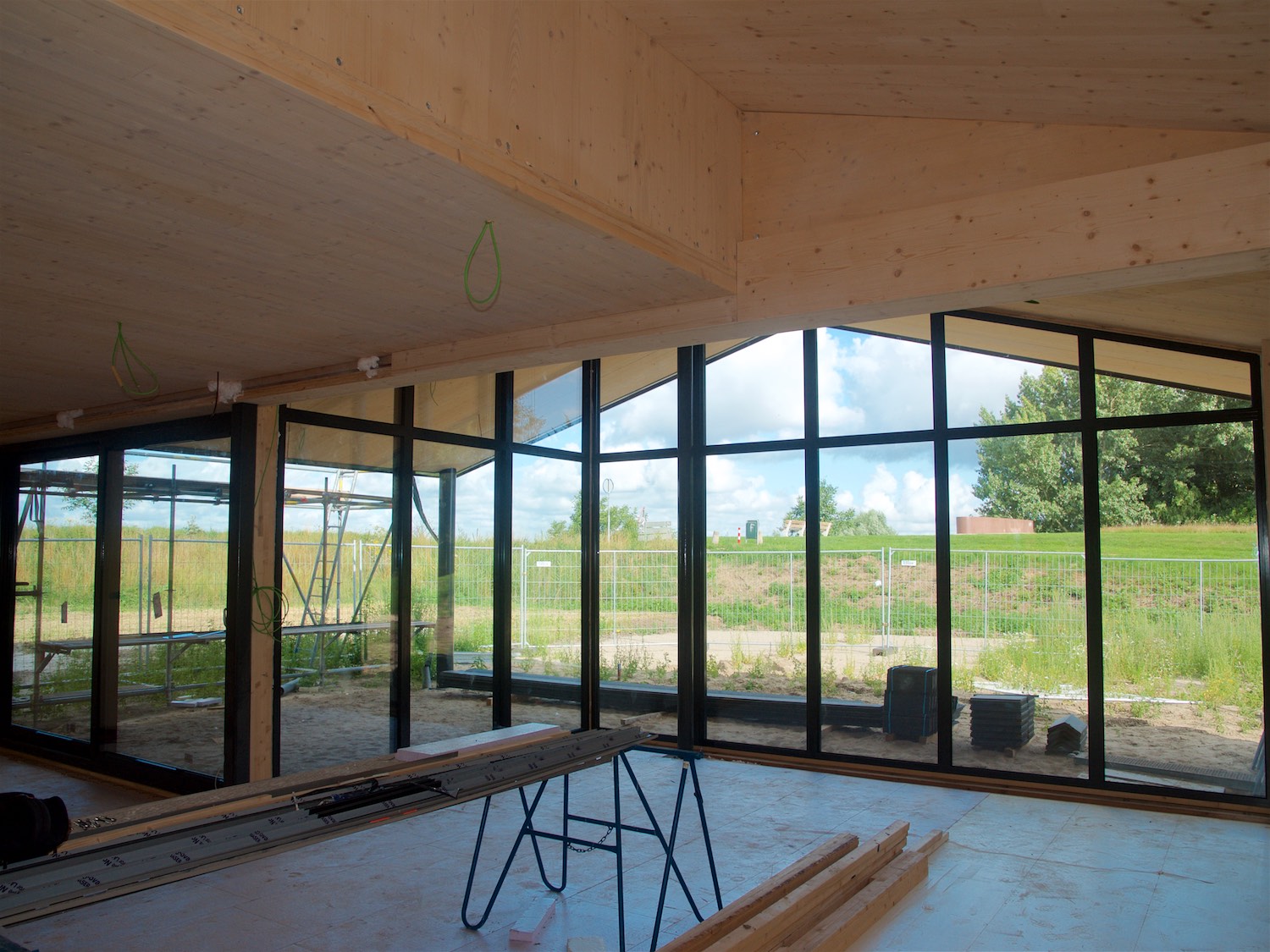

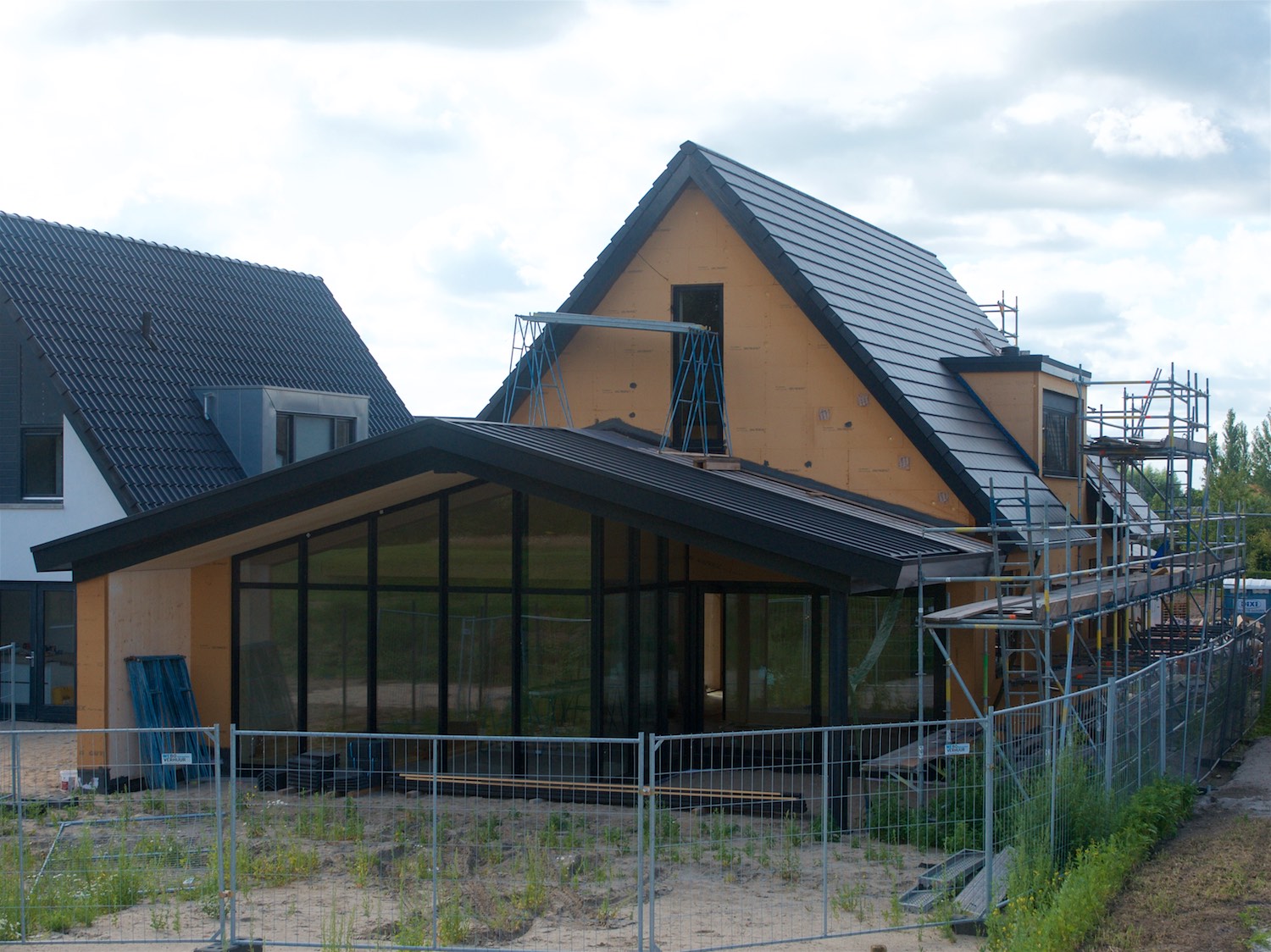

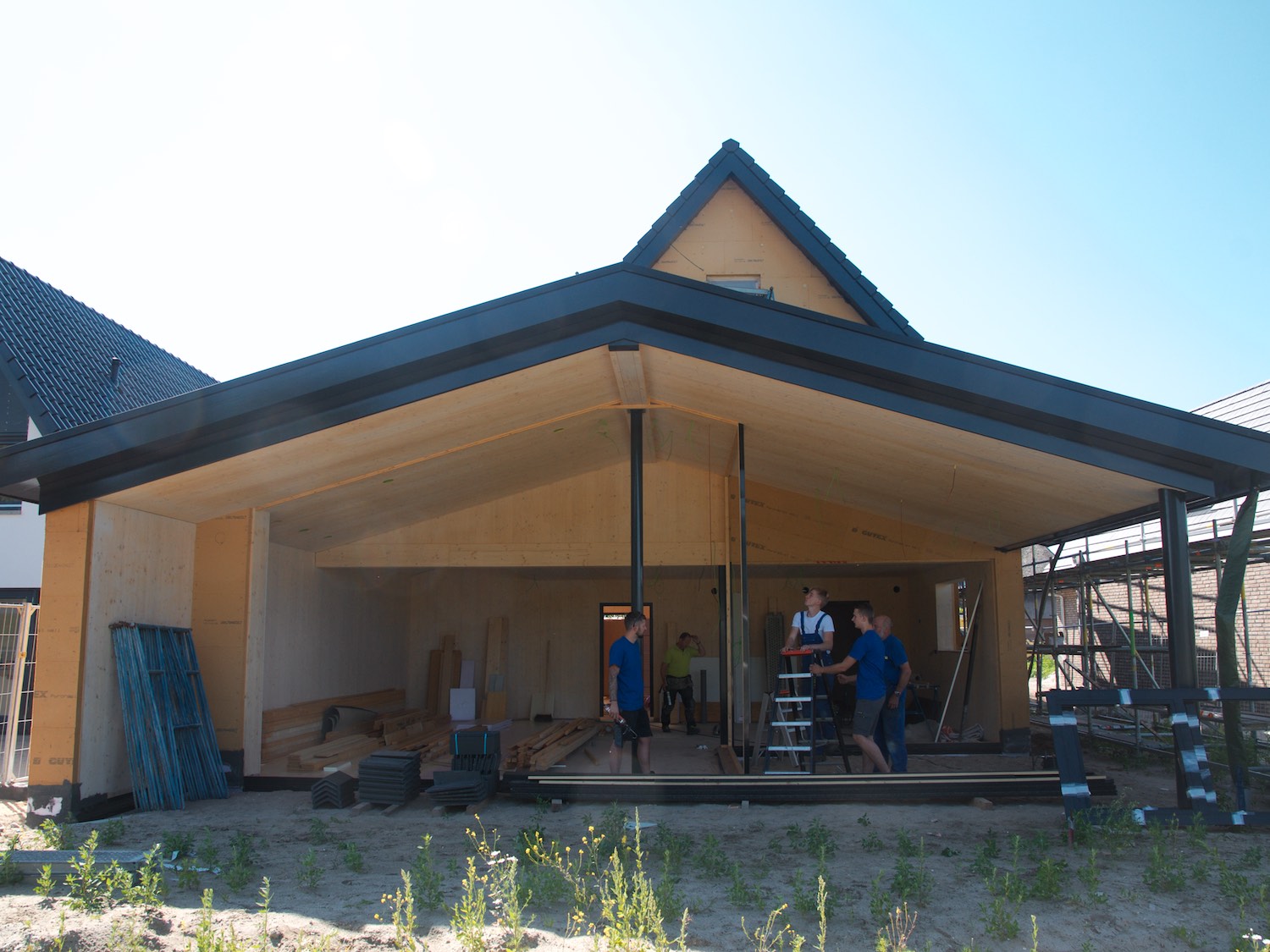

Kozijnen en glas

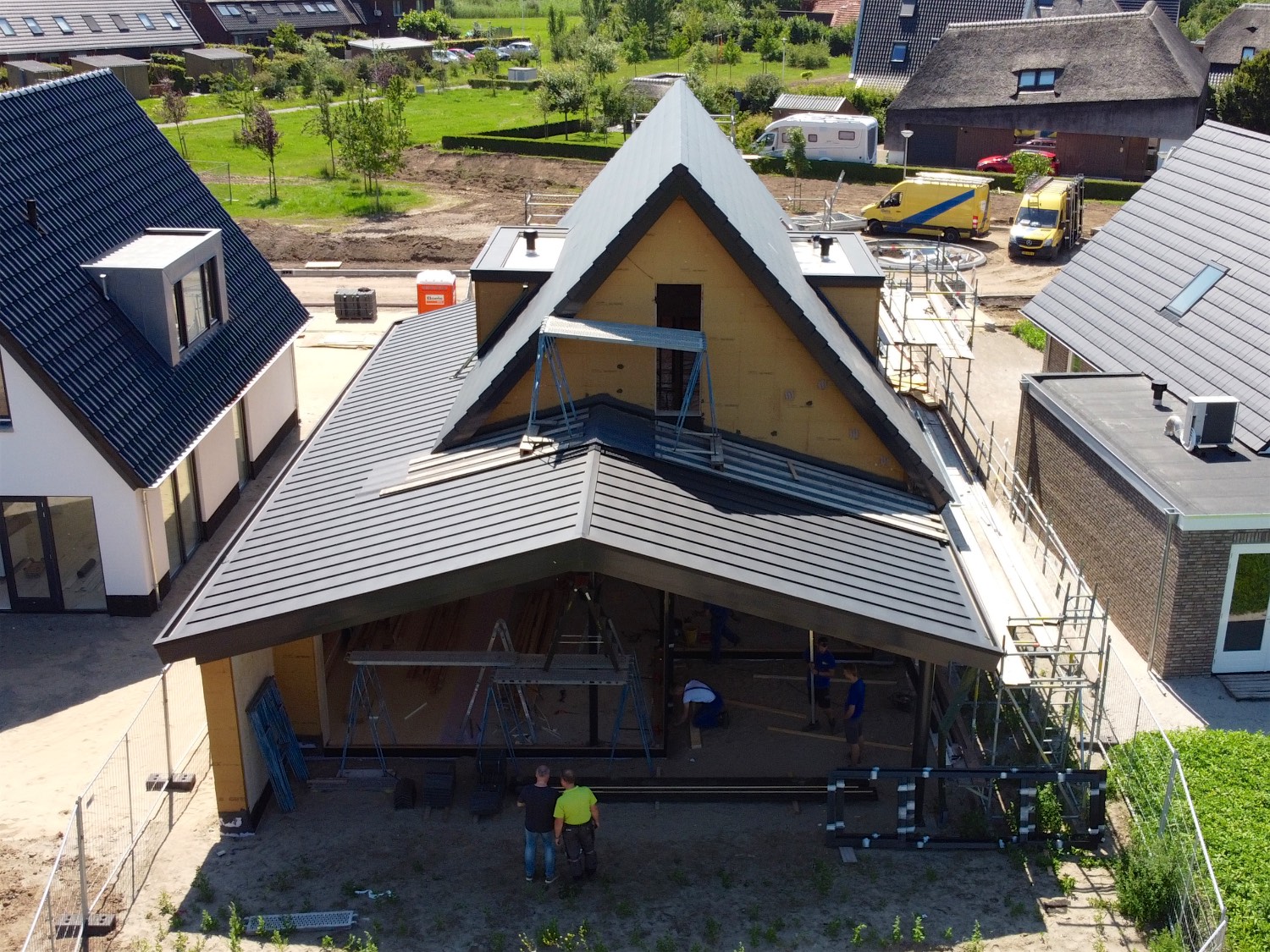

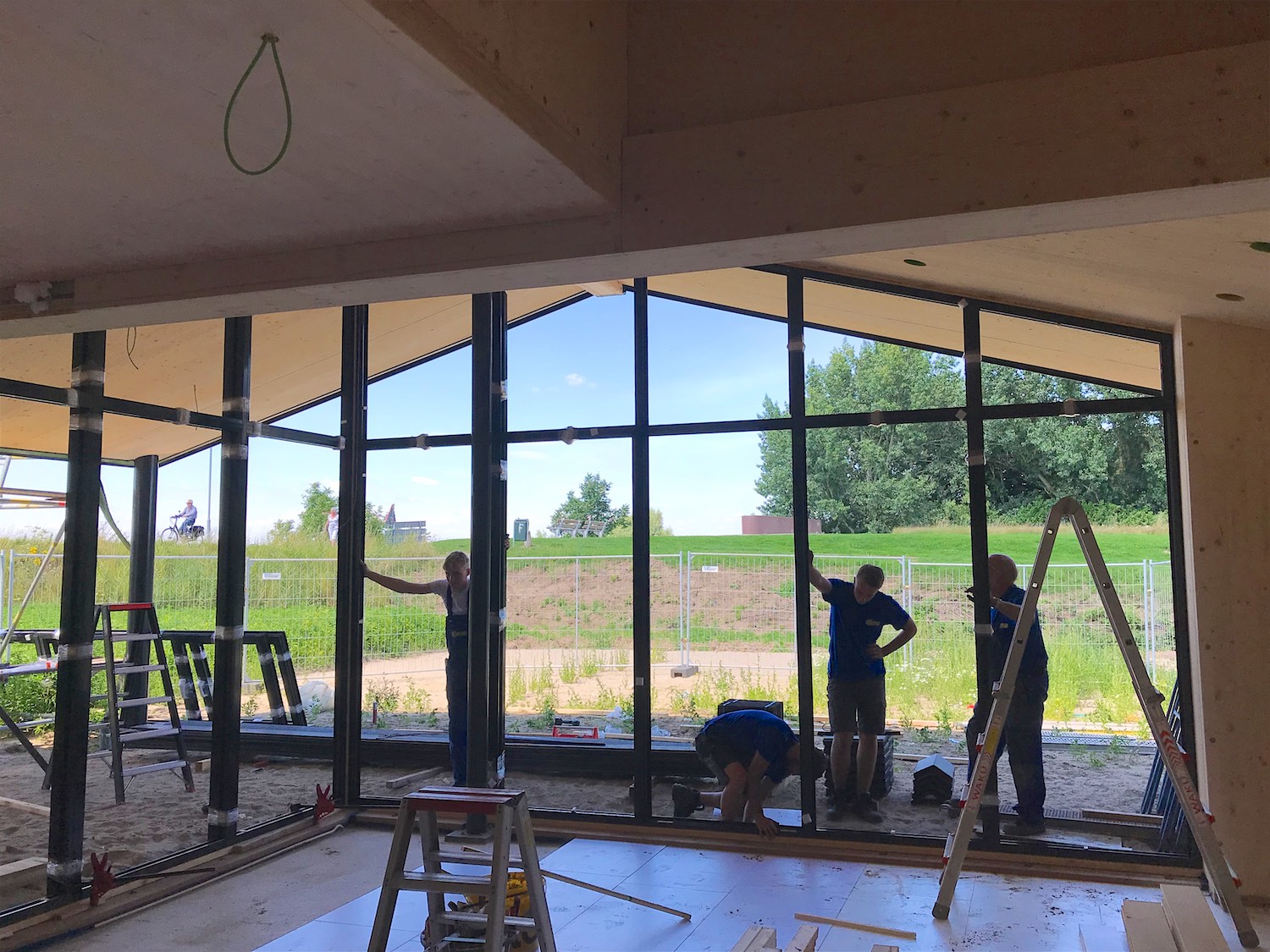

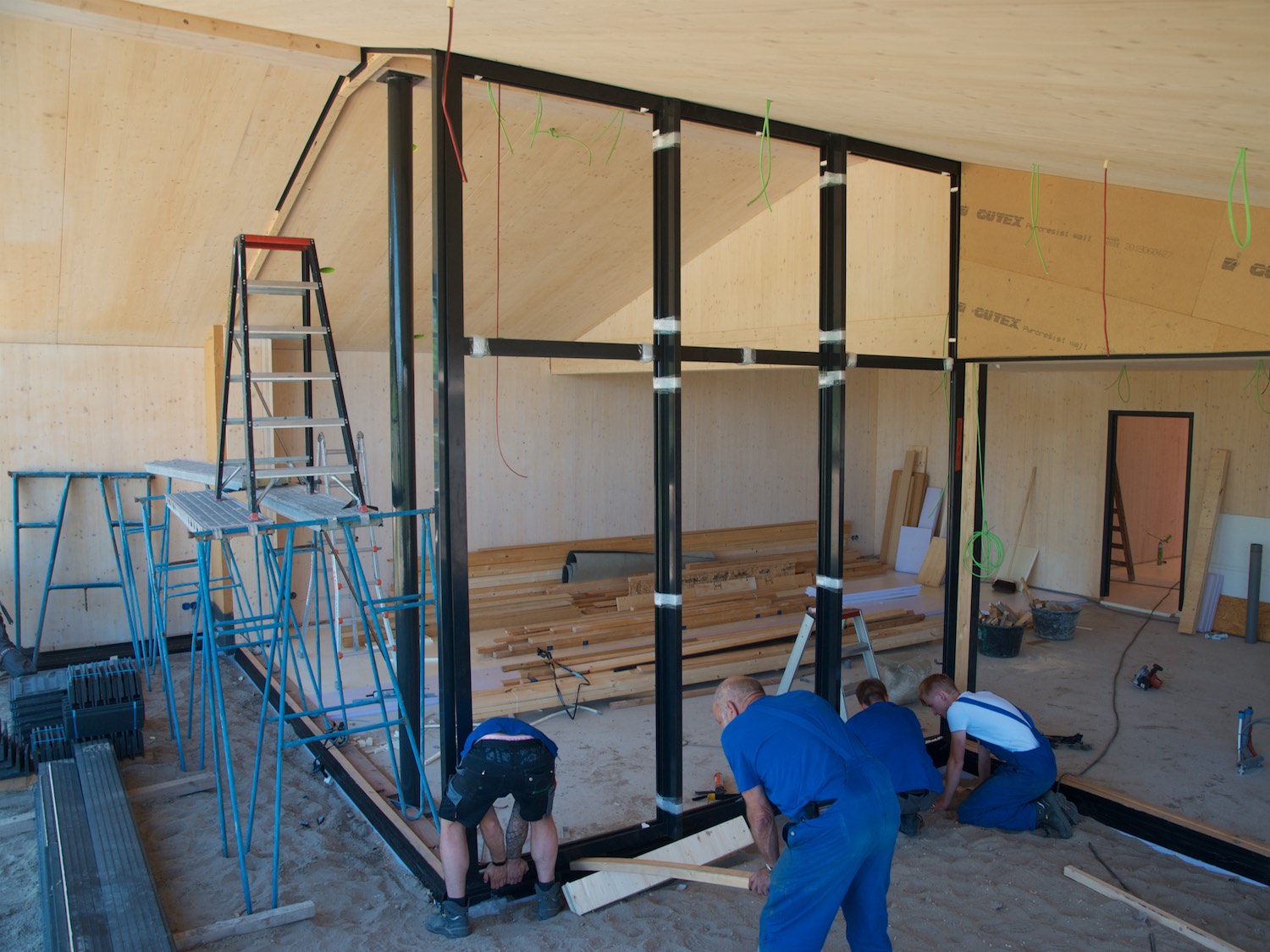

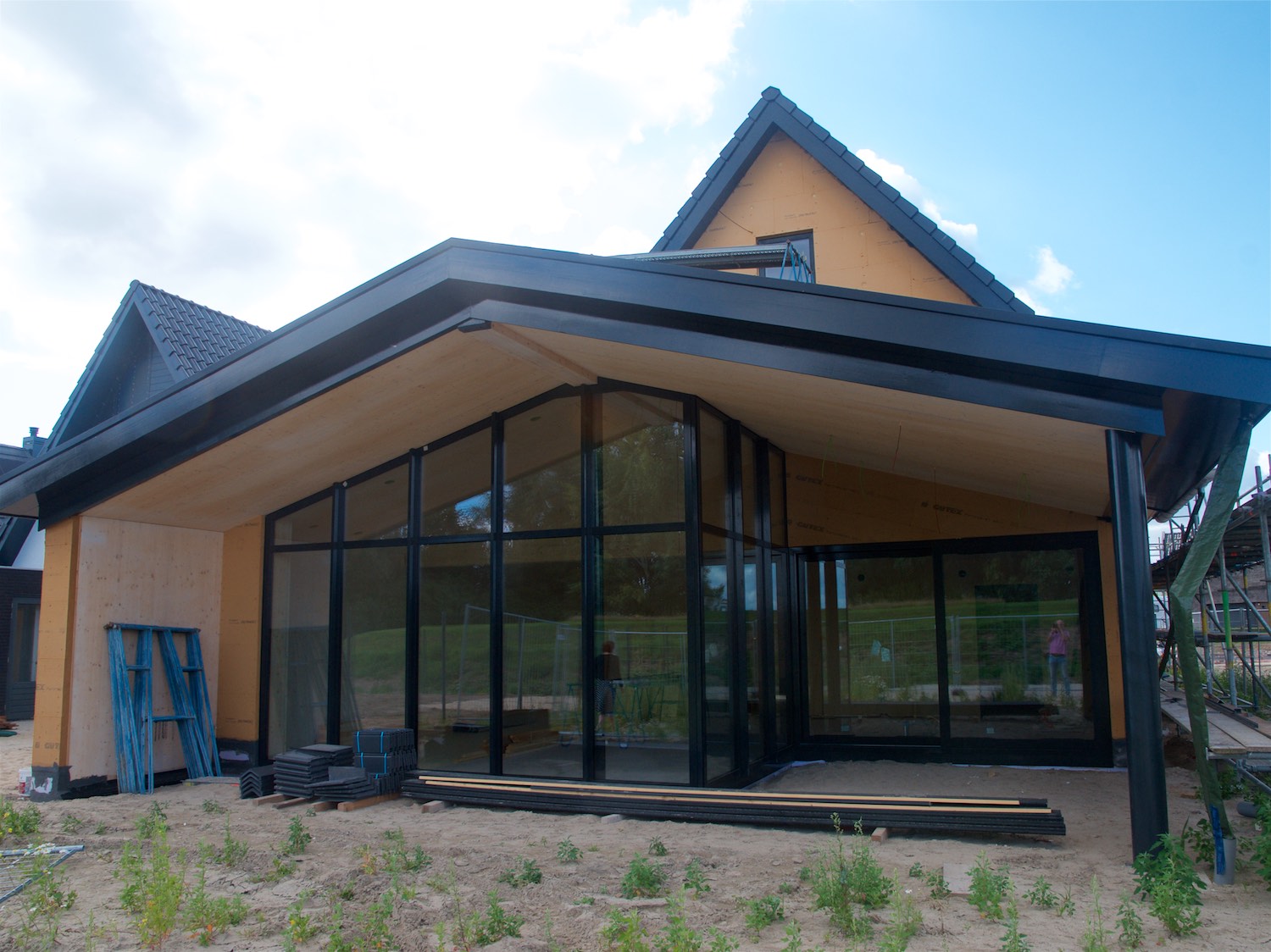

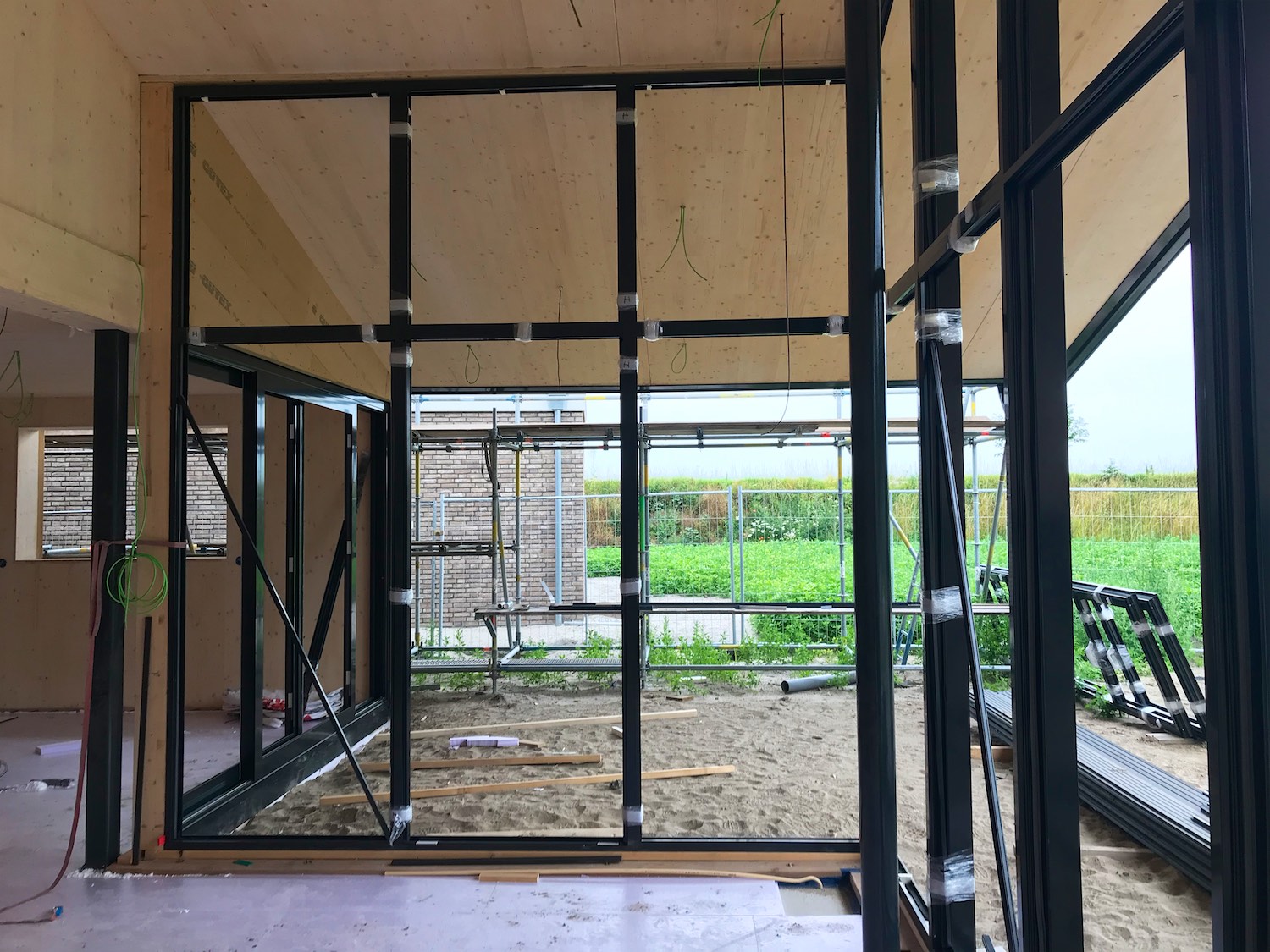

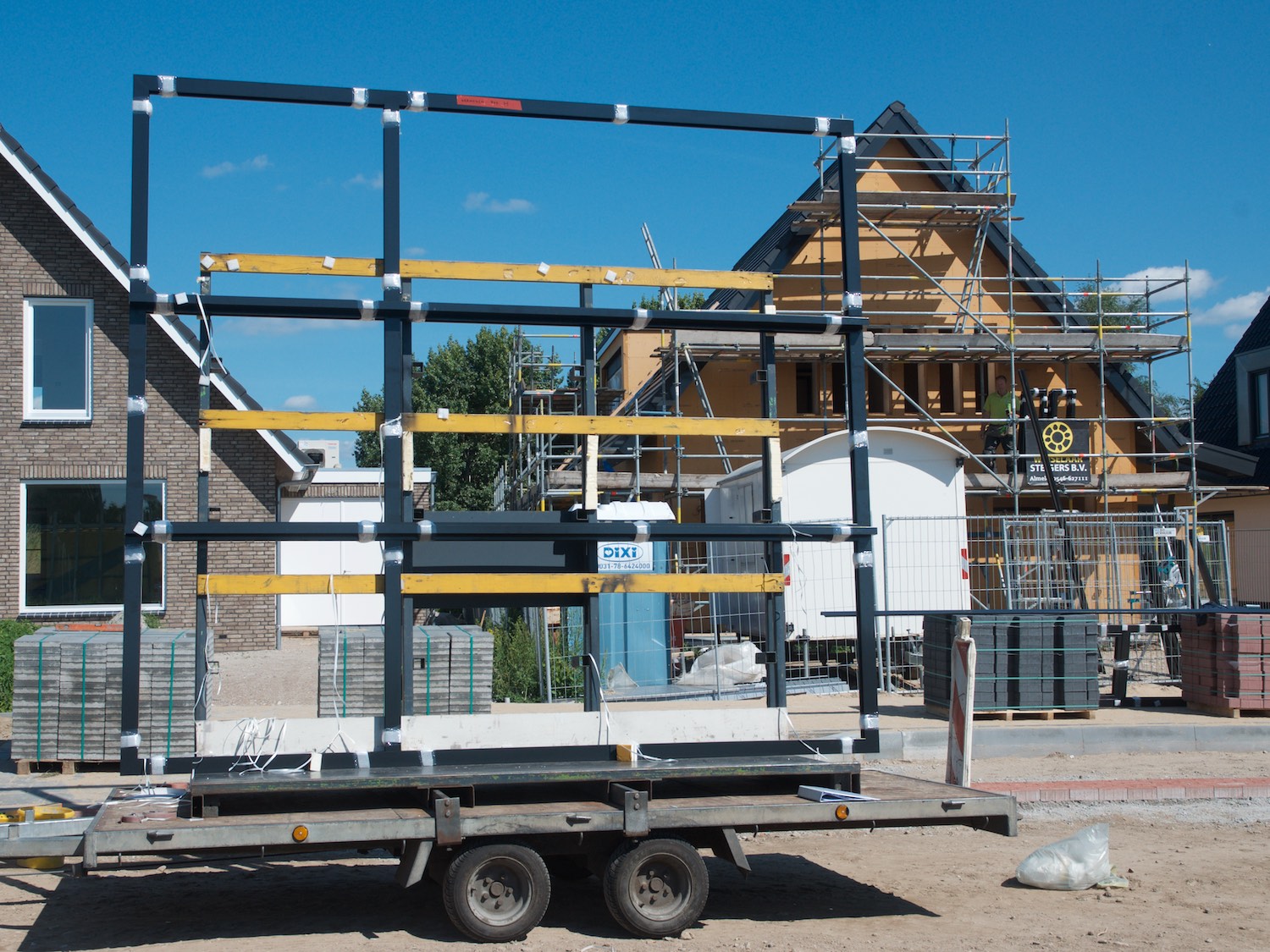

Met enige vertraging zijn de kozijnen nu geplaatst en vervolgens ook het glas. De combinatie van licht hout en antraciet dakranden en kozijnen werkt wat ons betreft erg goed. Later komt daar het wit van het stucwerk nog bij. Er waren nogal wat mensen en speciale voertuigen (maanlander) nodig om de kozijnen en het glas te plaatsen.

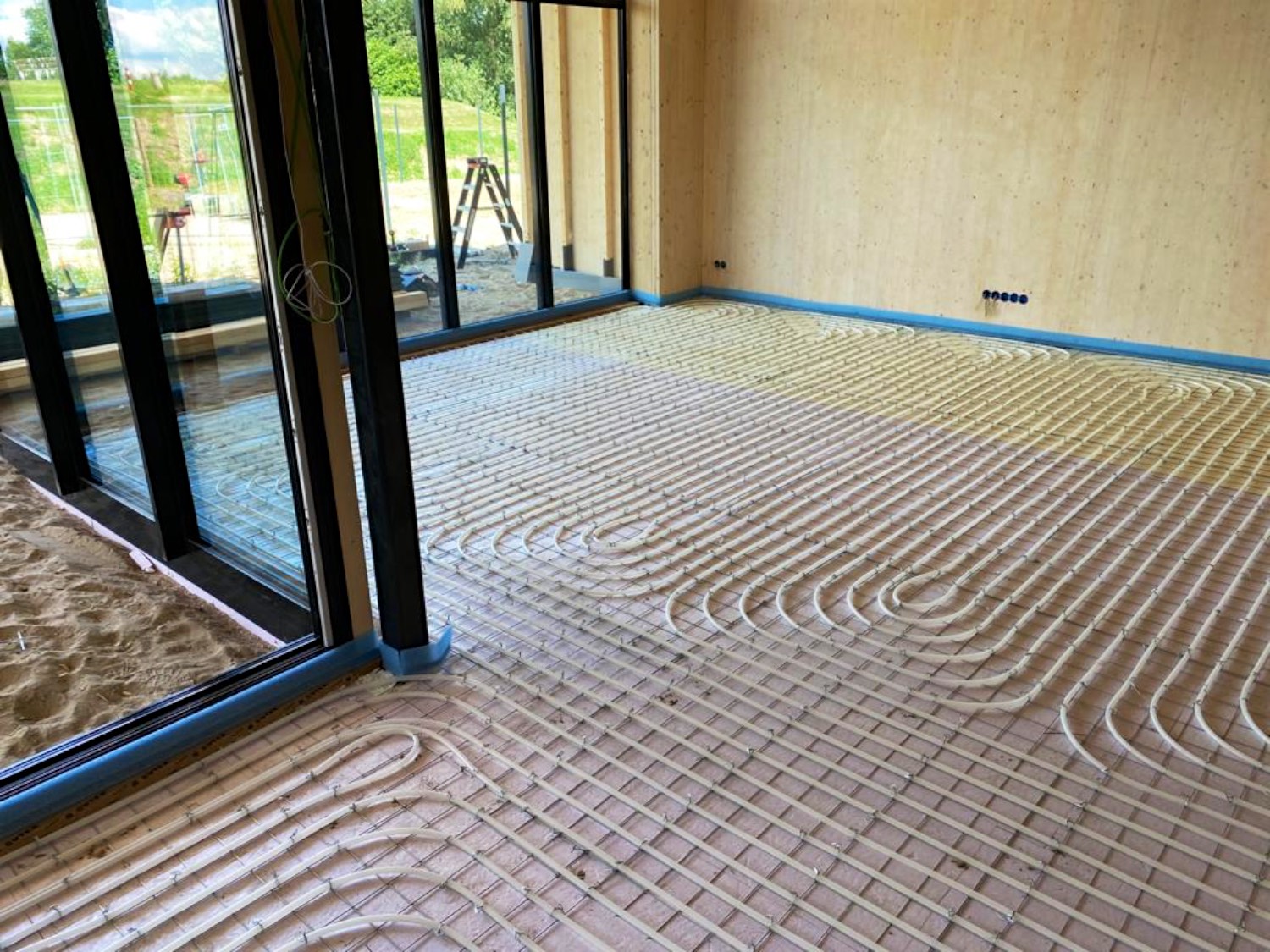

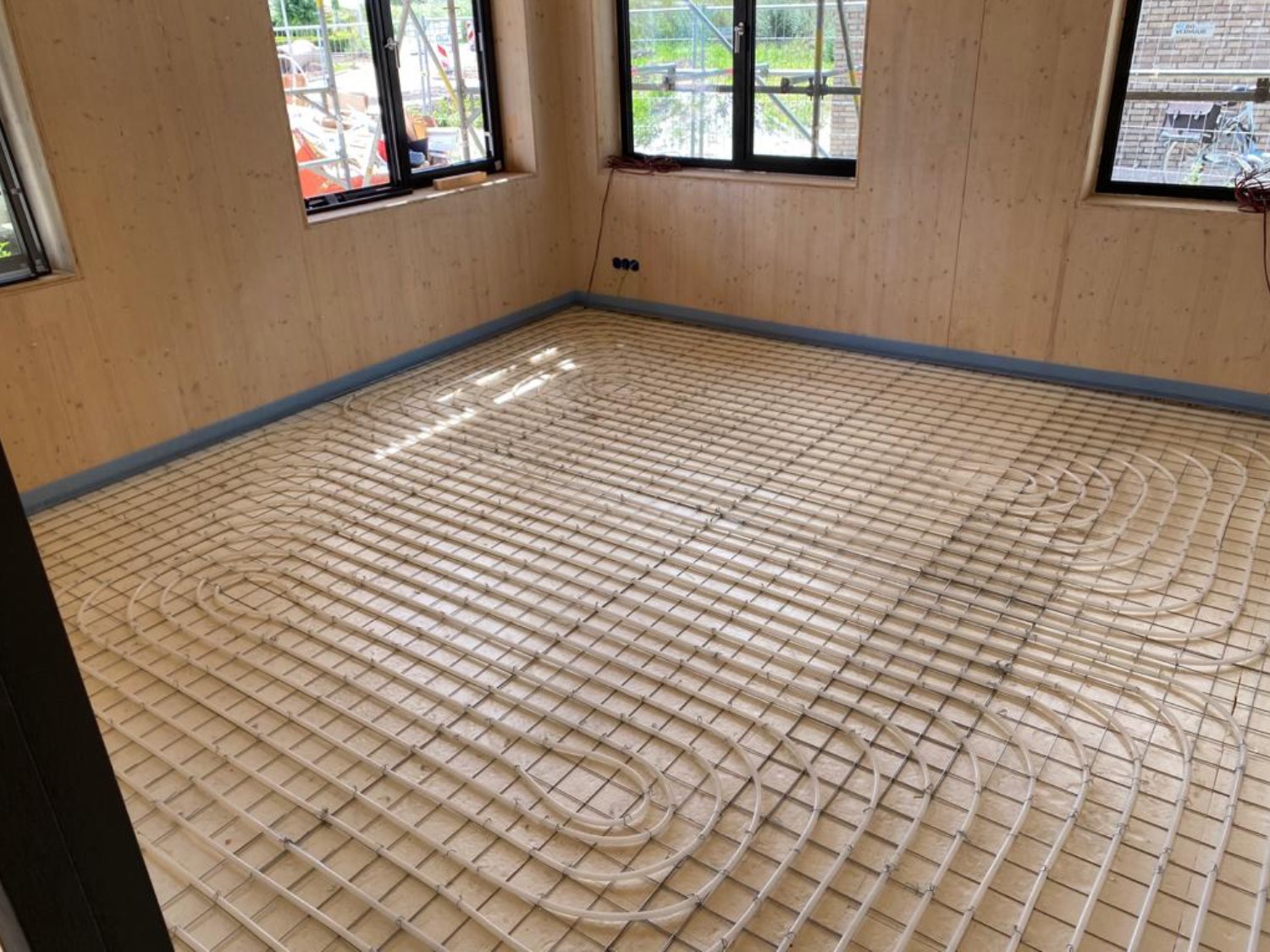

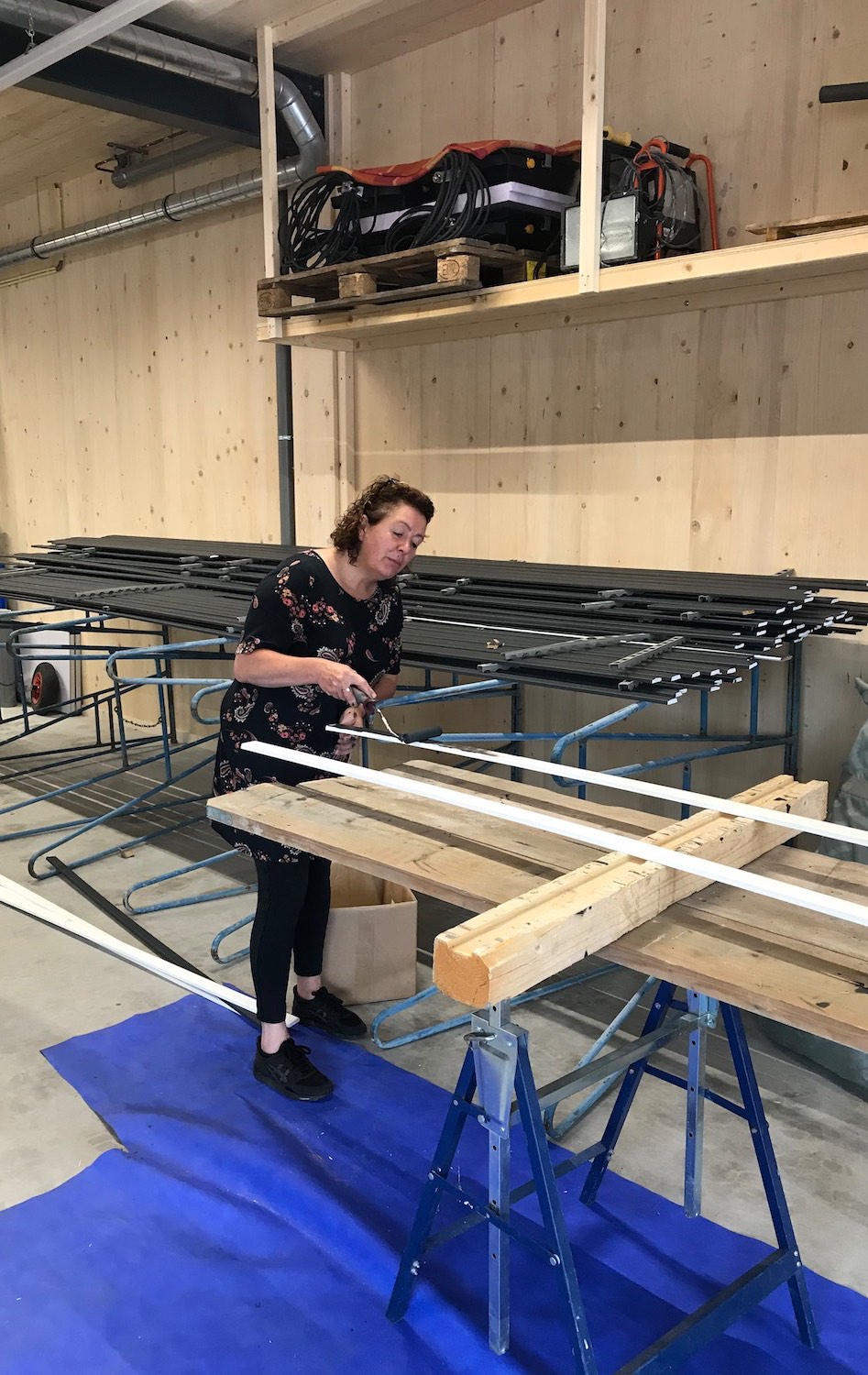

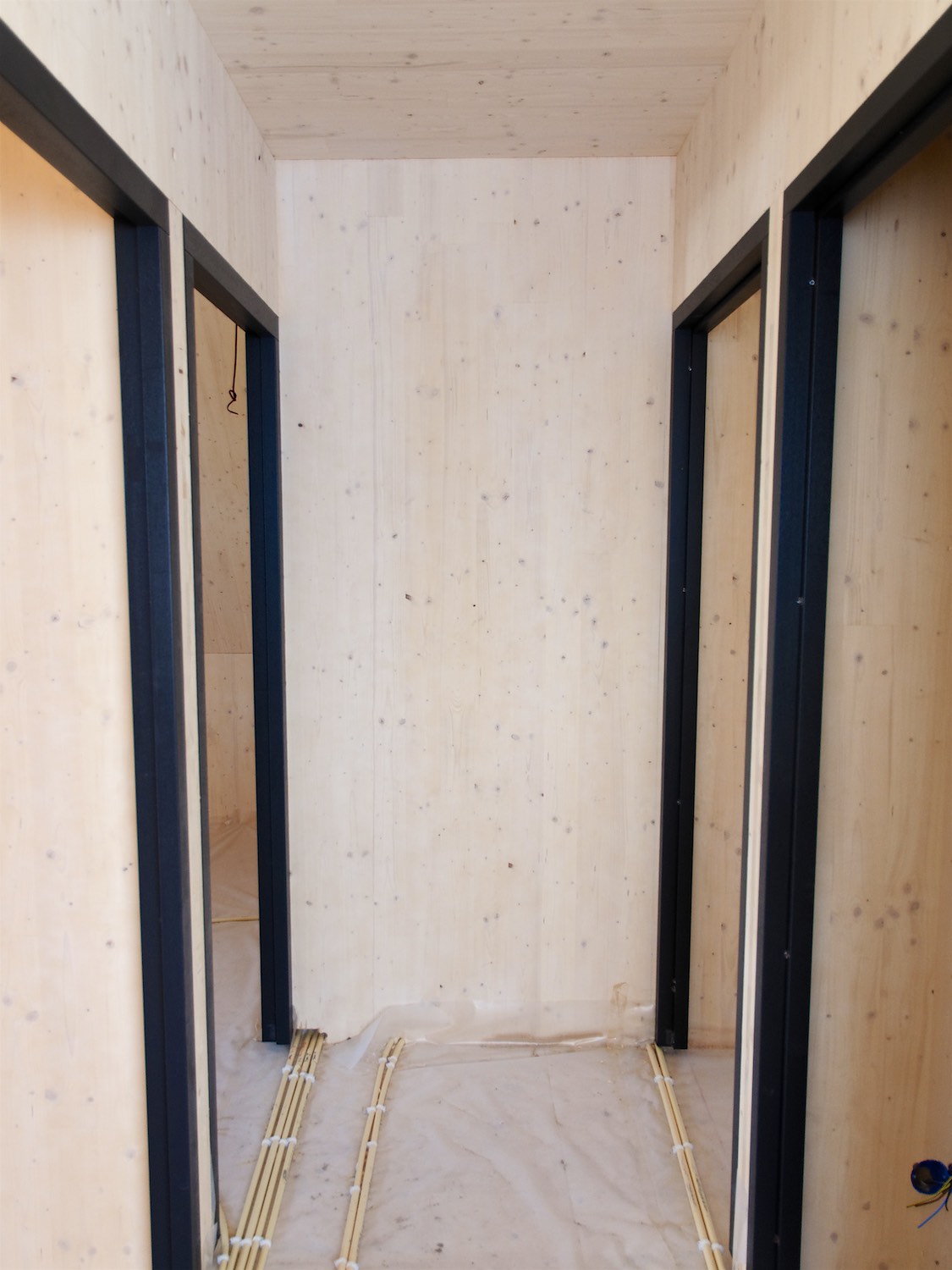

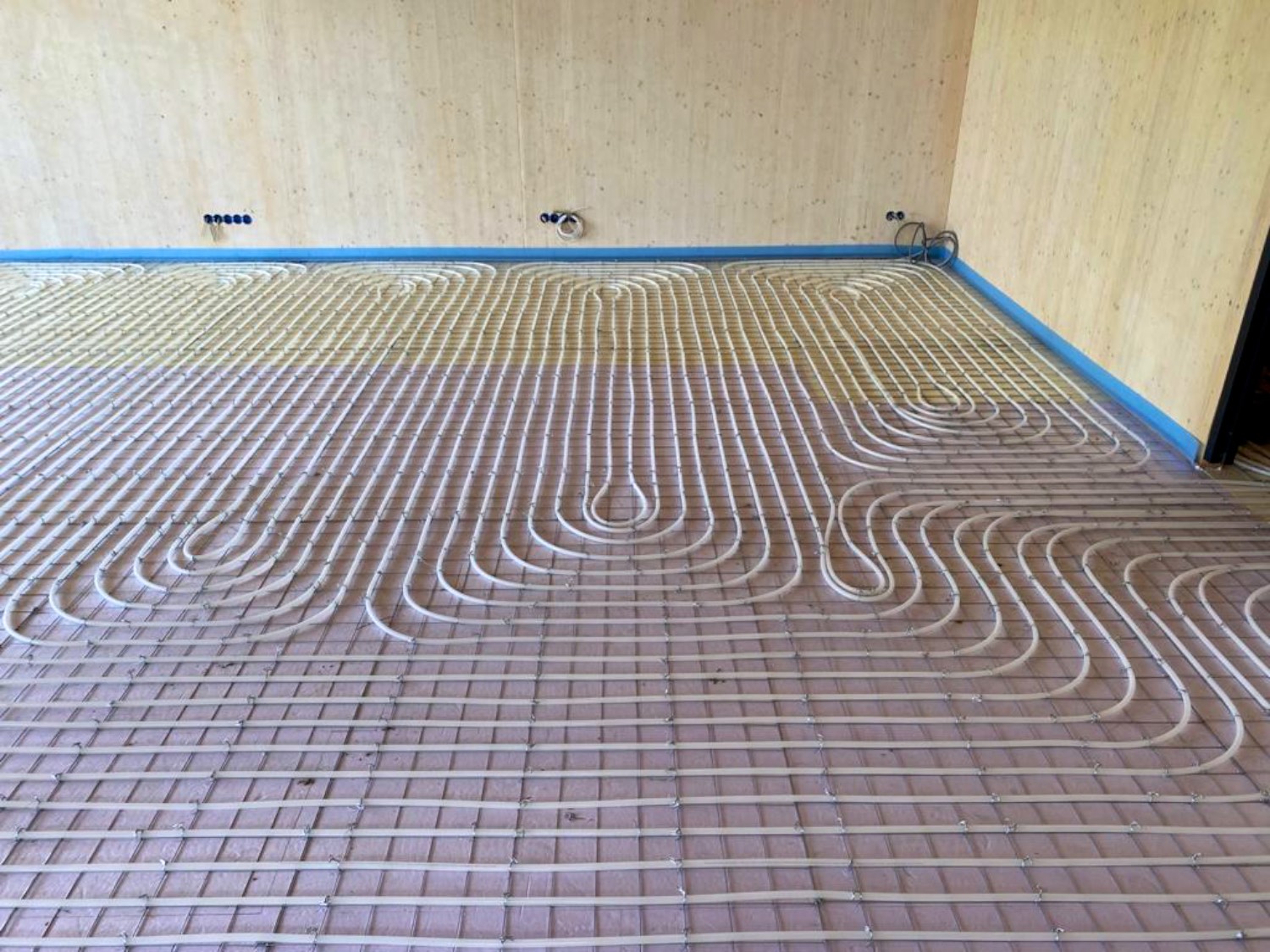

De binnenkozijnen zijn geplaatst en Marjolein heeft de deklatten voor de deurkozijnen en de plinten geschilderd. De vloeren zijn voorzien van heel veel meters leiding voor de vloerverwarming.

Installatie%20en%20wandopbouw%20002
Klik op foto voor meer
Installatie%20en%20wandopbouw%20001
Klik op foto voor meer

Foto's kozijnen en glas

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image

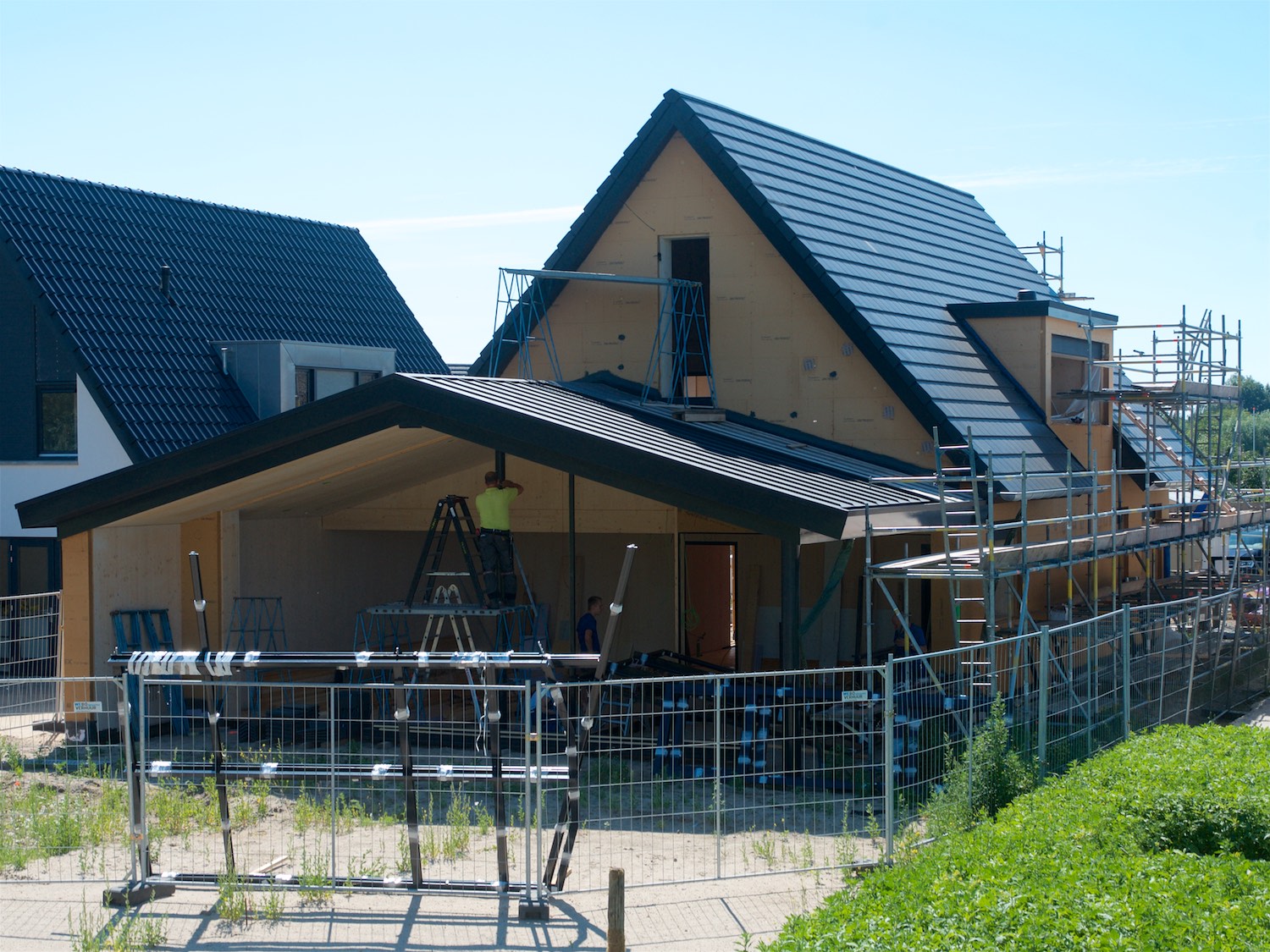

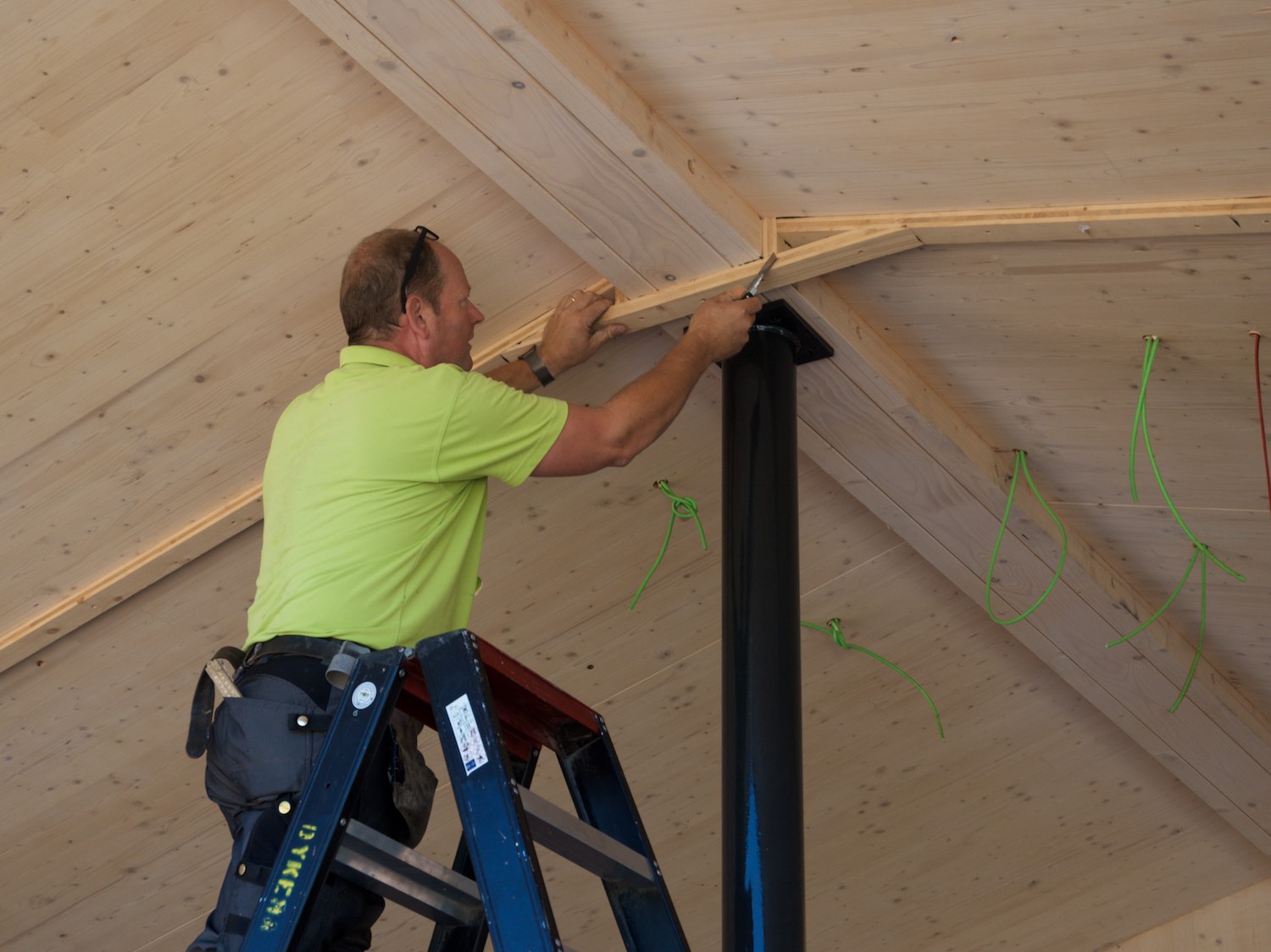

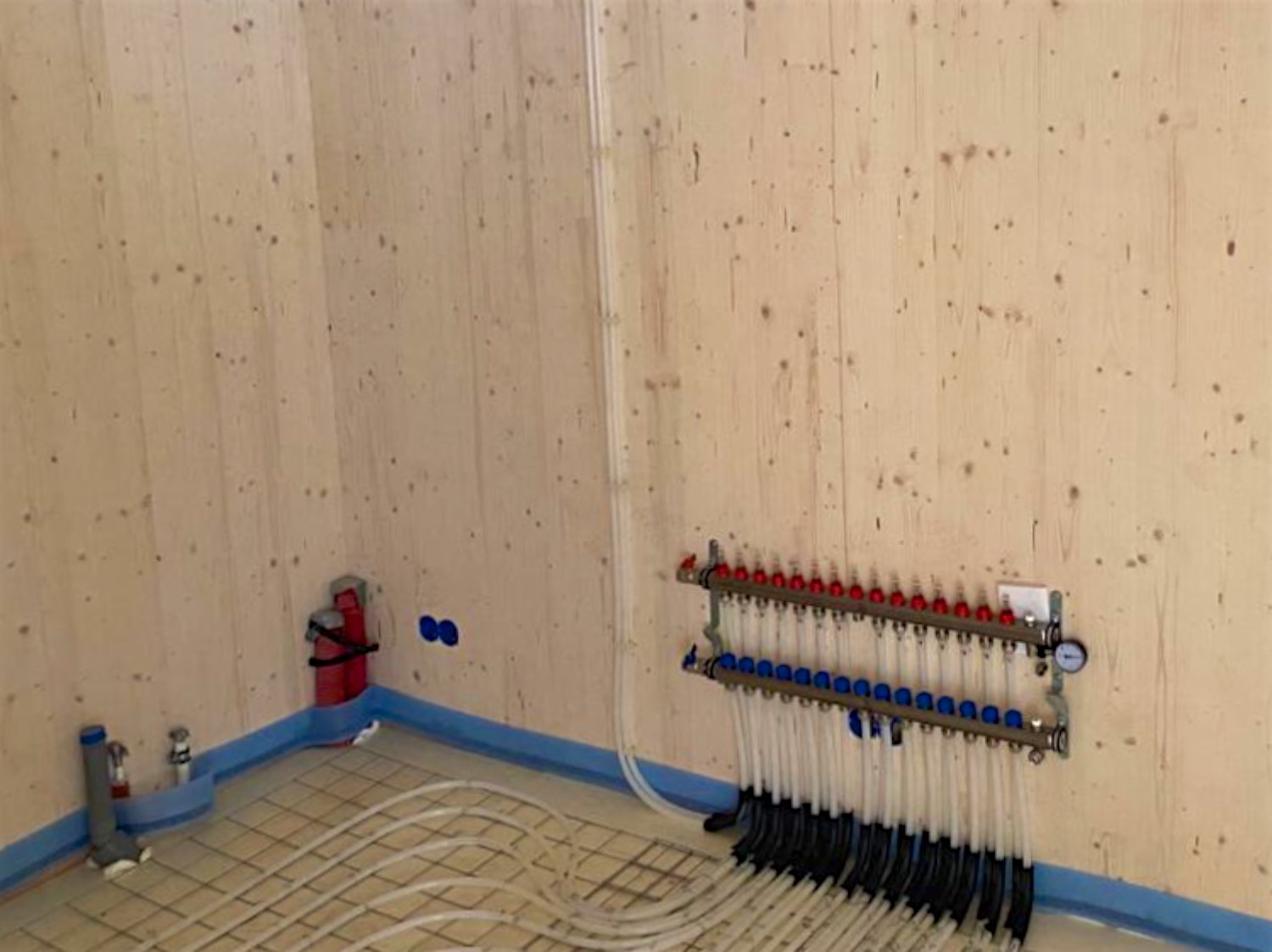

Foto's binnenkozijnen en vloerverwarming

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
13 juli 2020

Wegaanleg

CLT%20menubalk

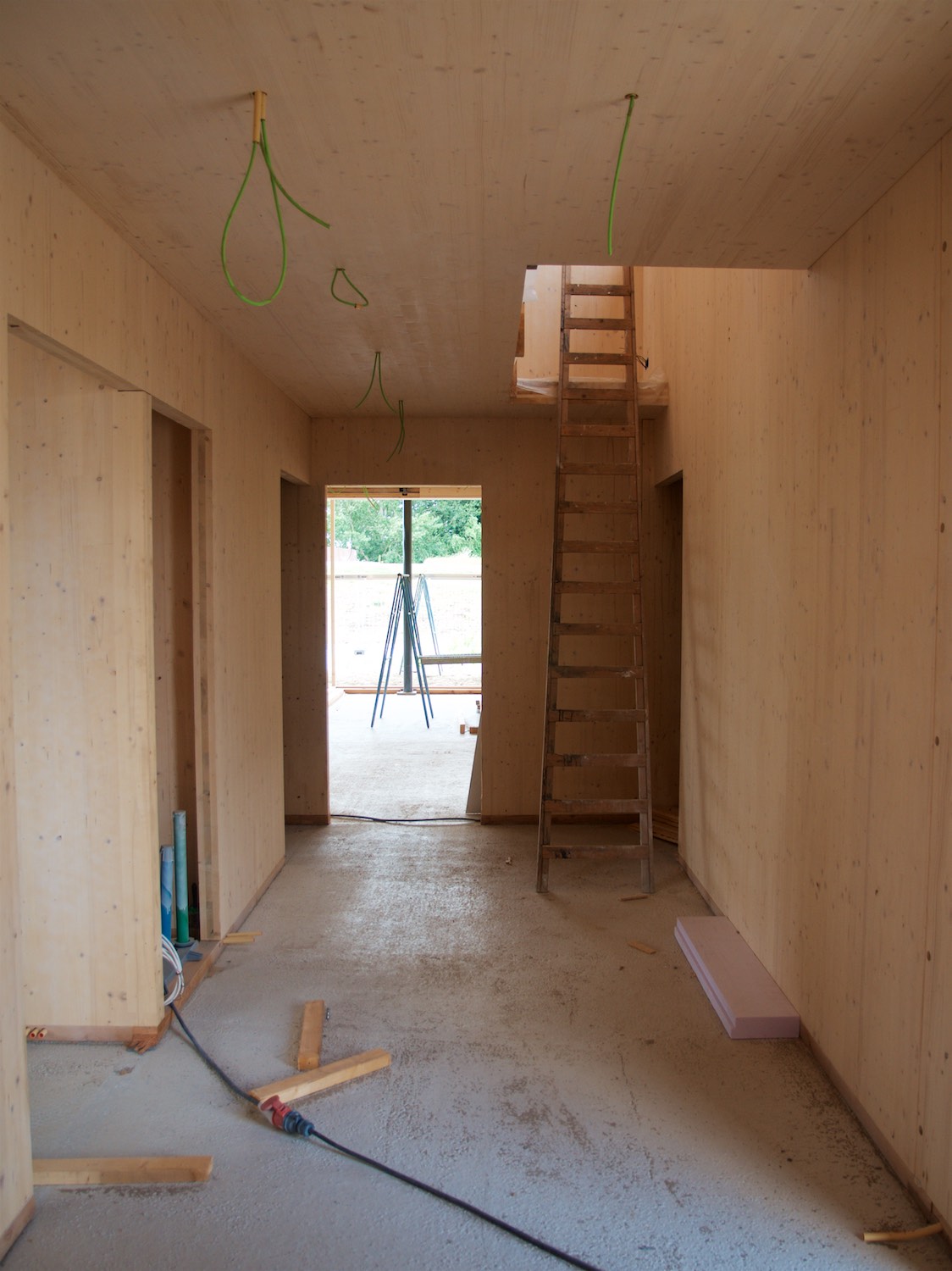

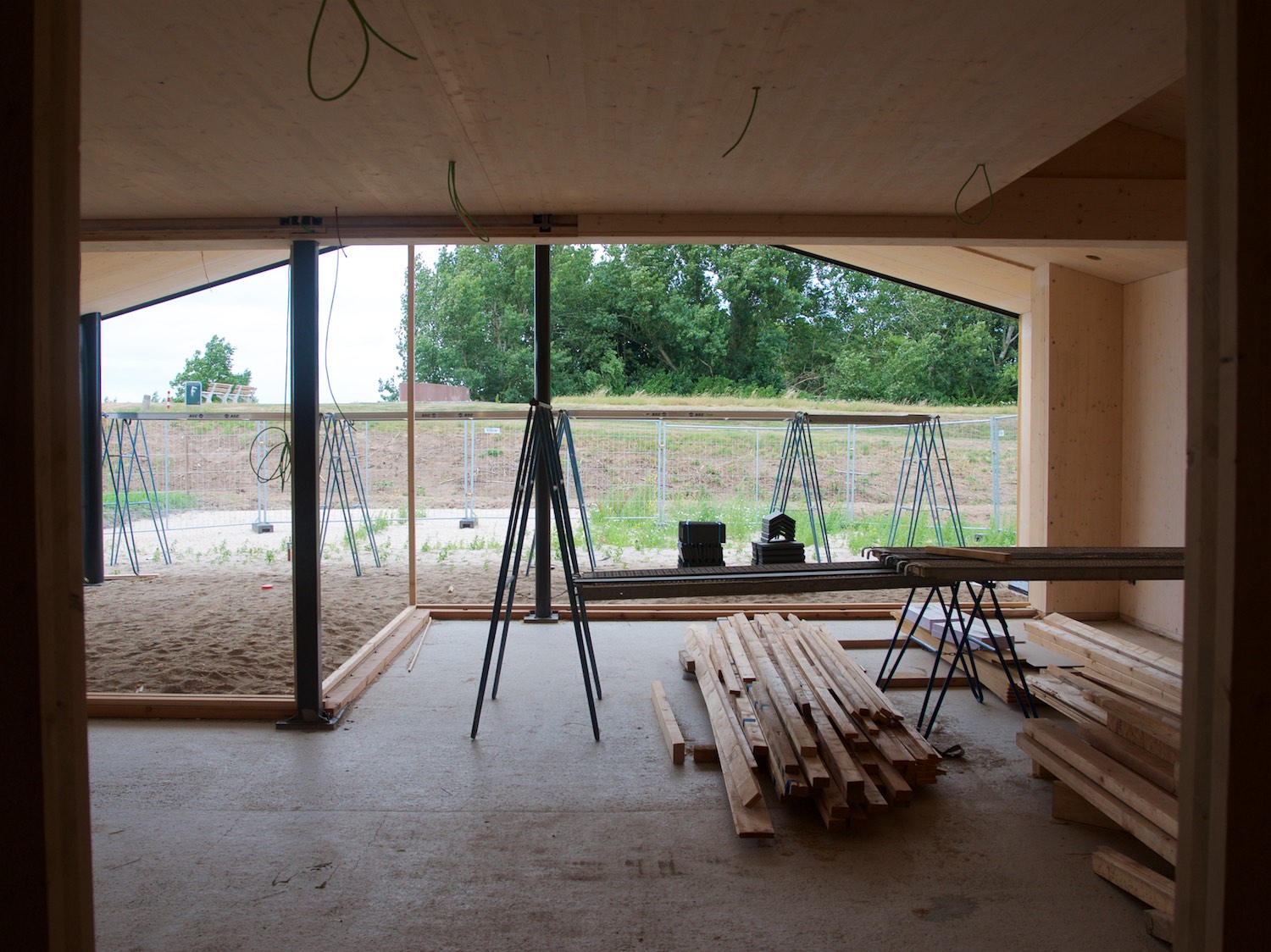

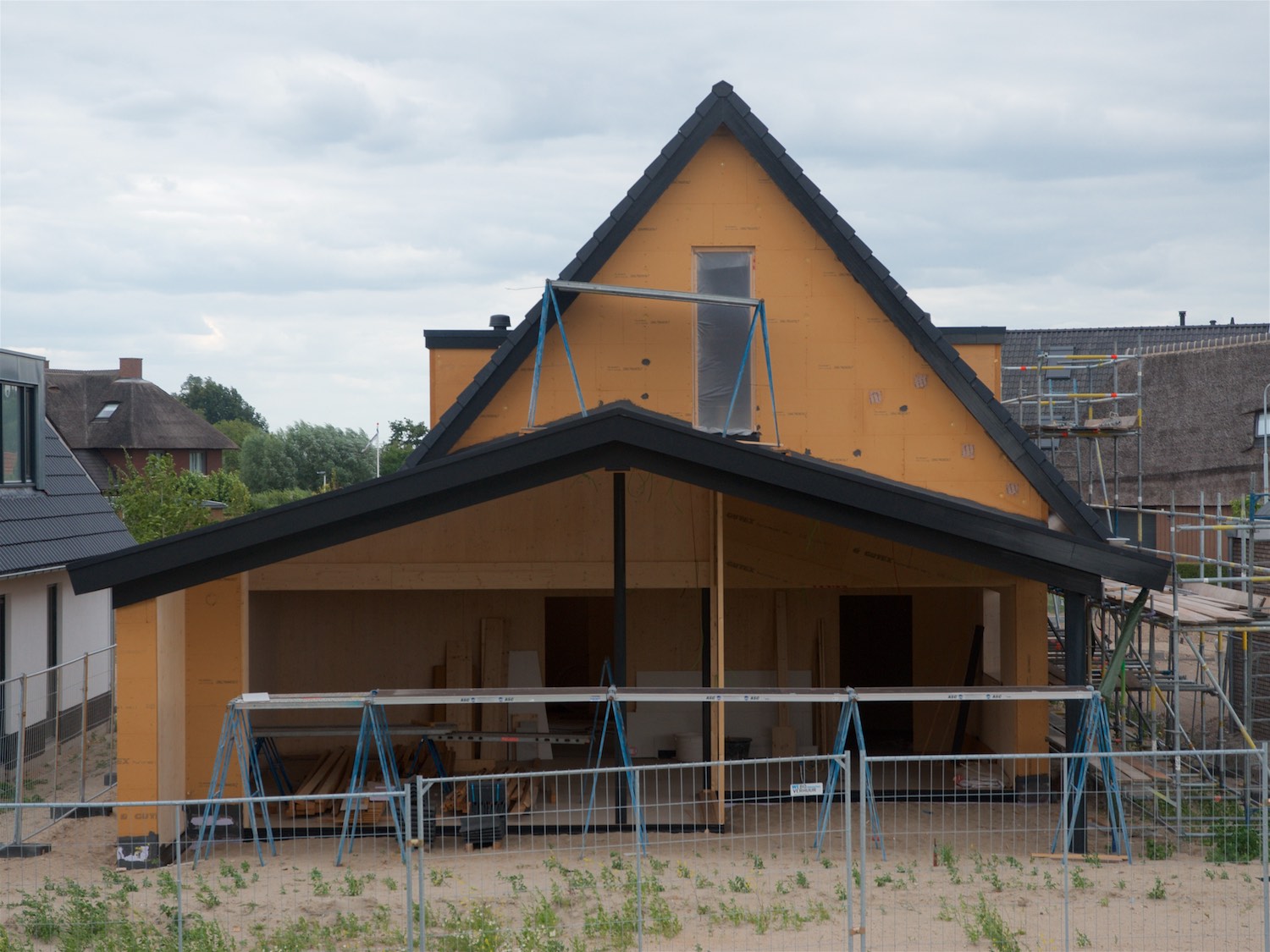

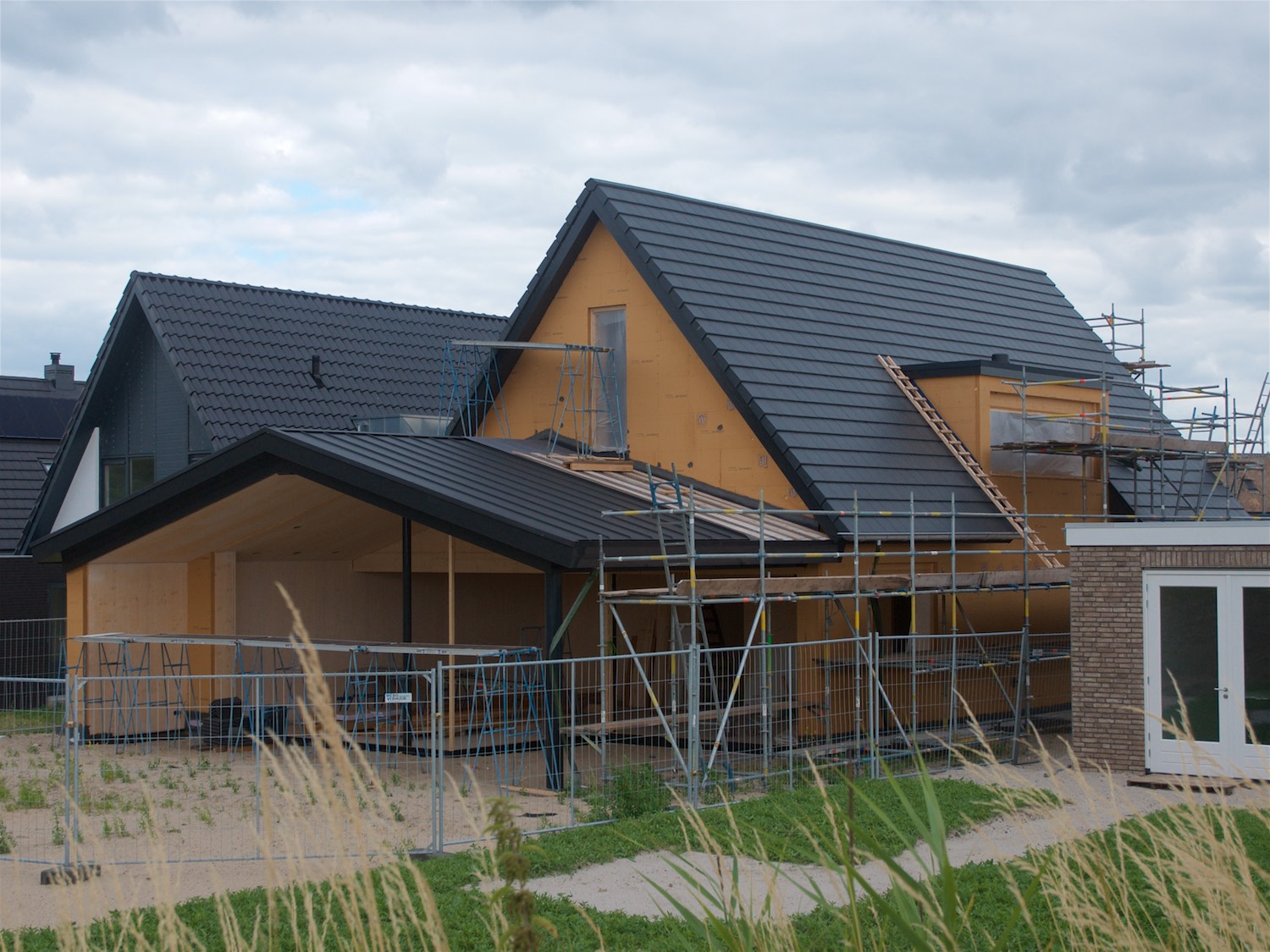

Begin%20juli%2018Begin%20juli%2019Begin%20juli%2020
CLT%20menubalk
DJI_0022
Klik op foto voor meer
29 juni 2020

Boeien geverfd en houtwerk binnen

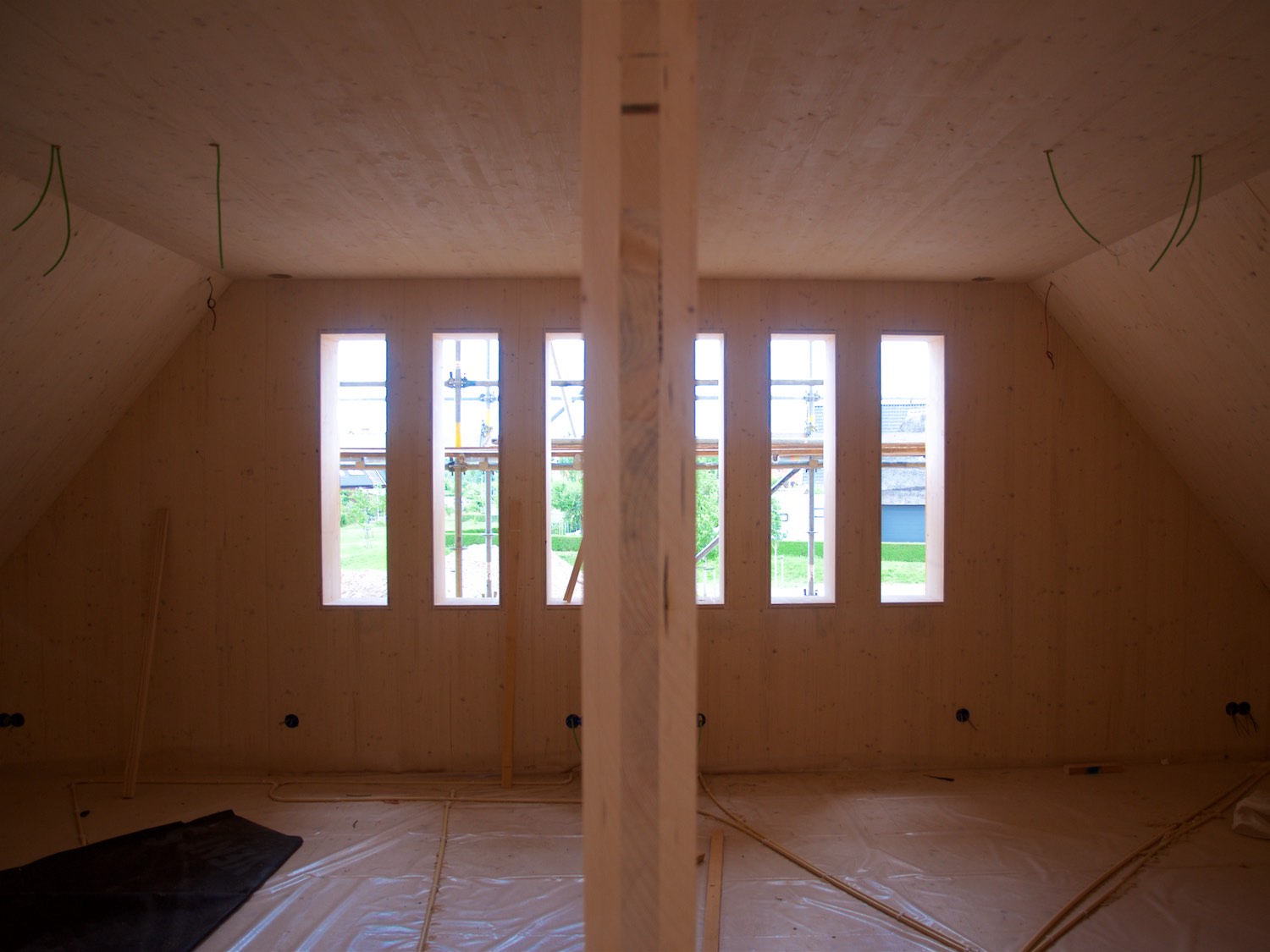

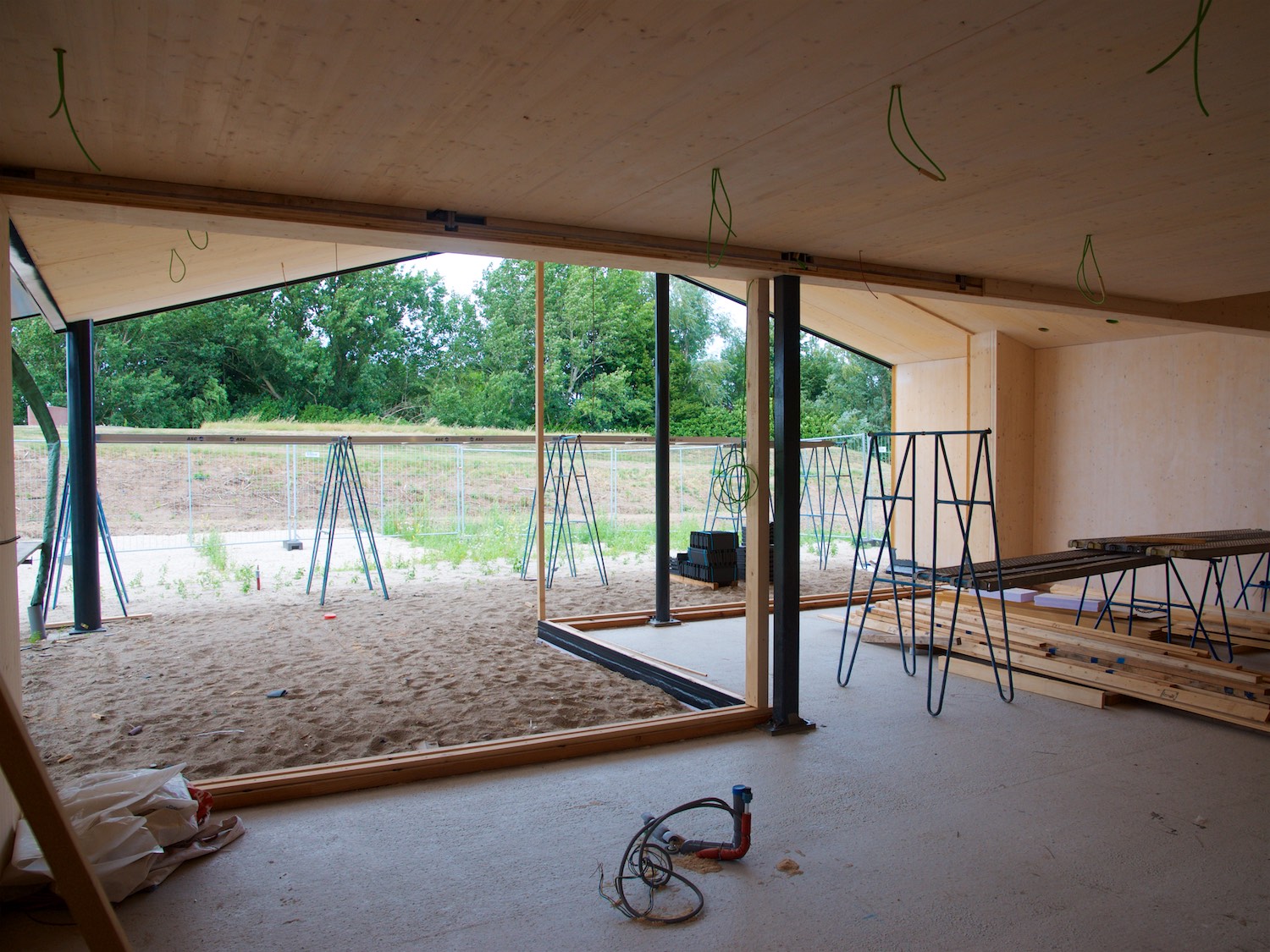

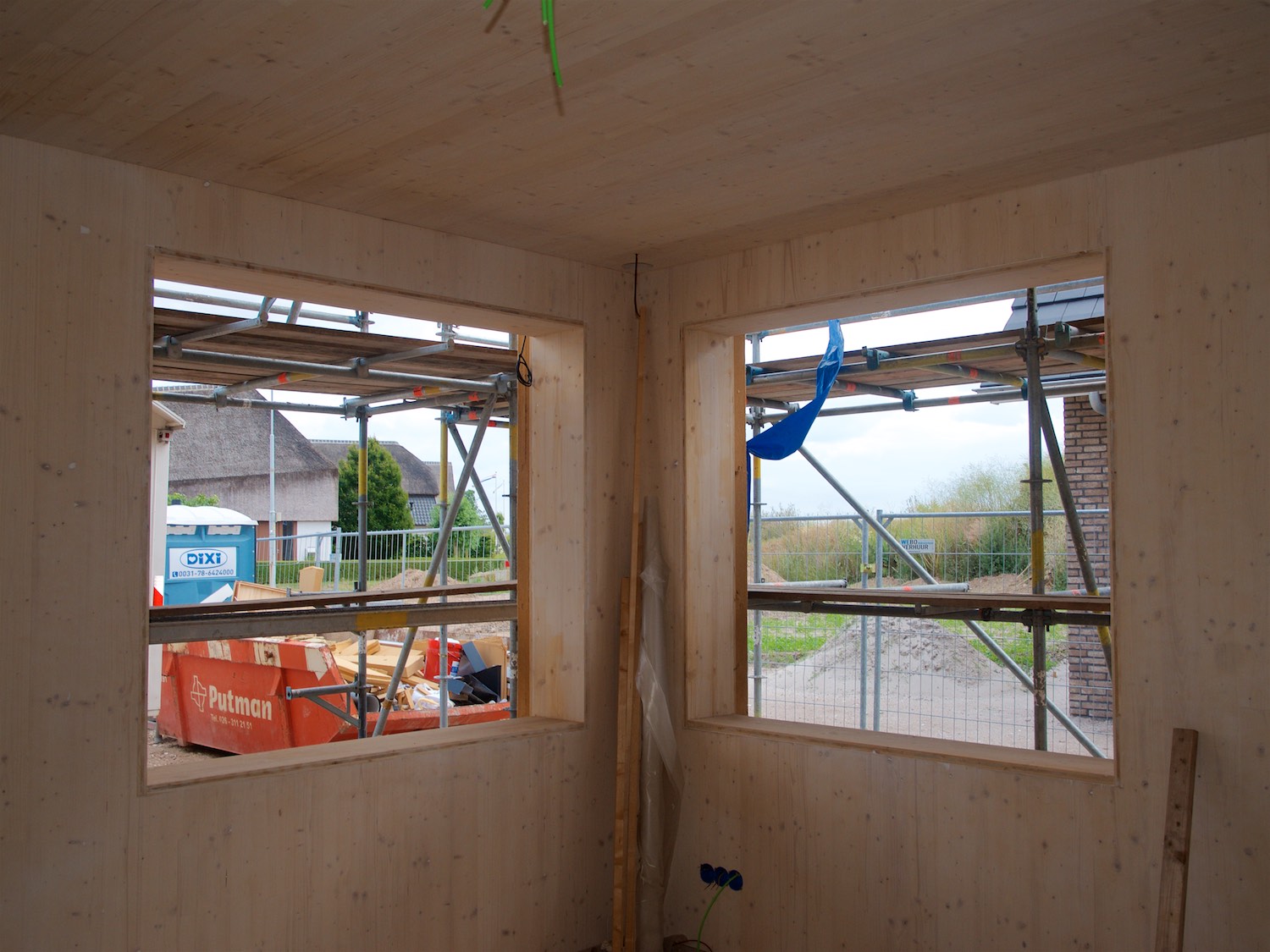

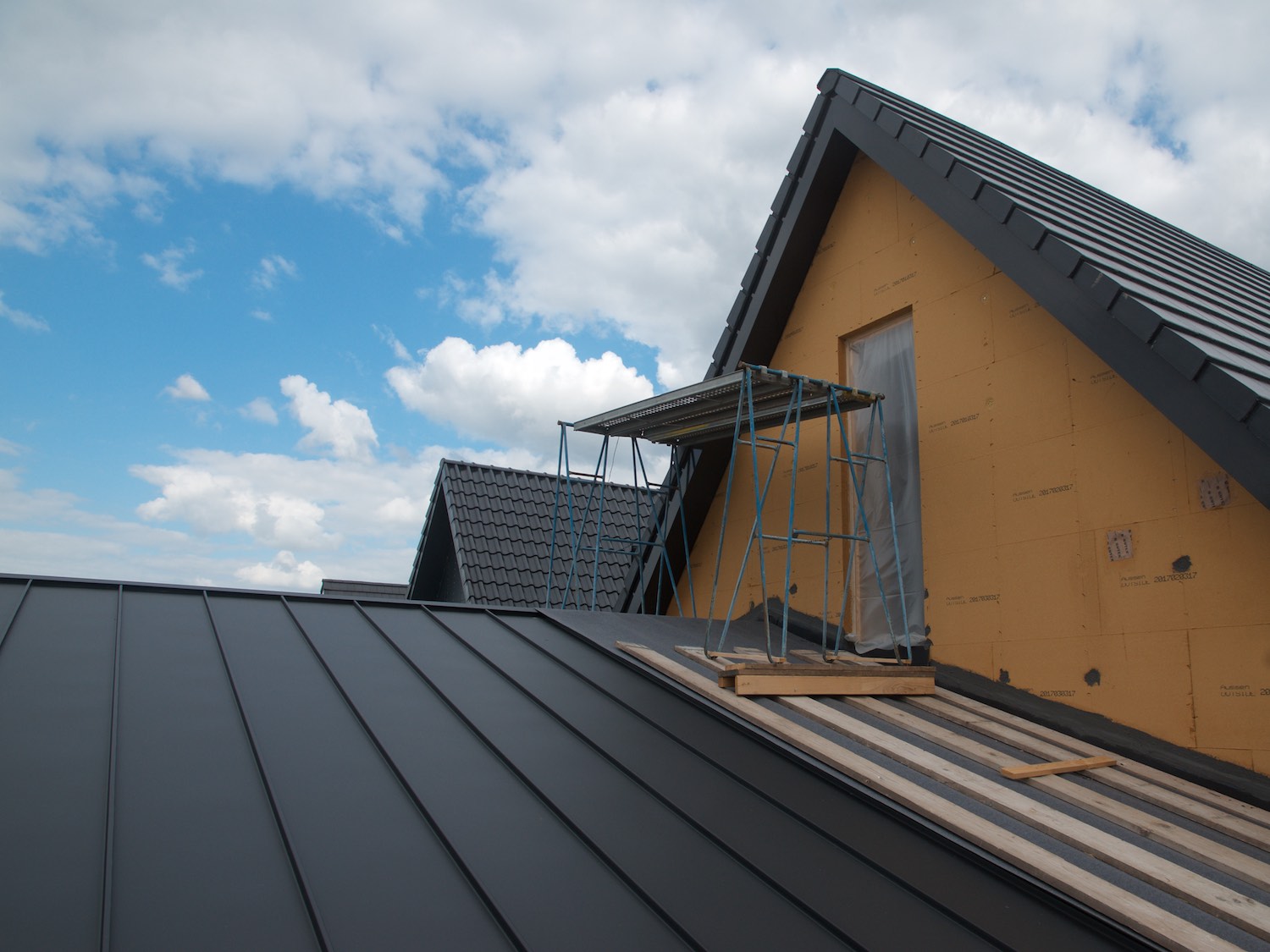

Helaas zit er behoorlijke vertraging in de levering van de kozijnen; al met al wel zo'n week of vier. Dat maakt dat er deze keer minder progressie is geboekt dan bij eerdere berichten.

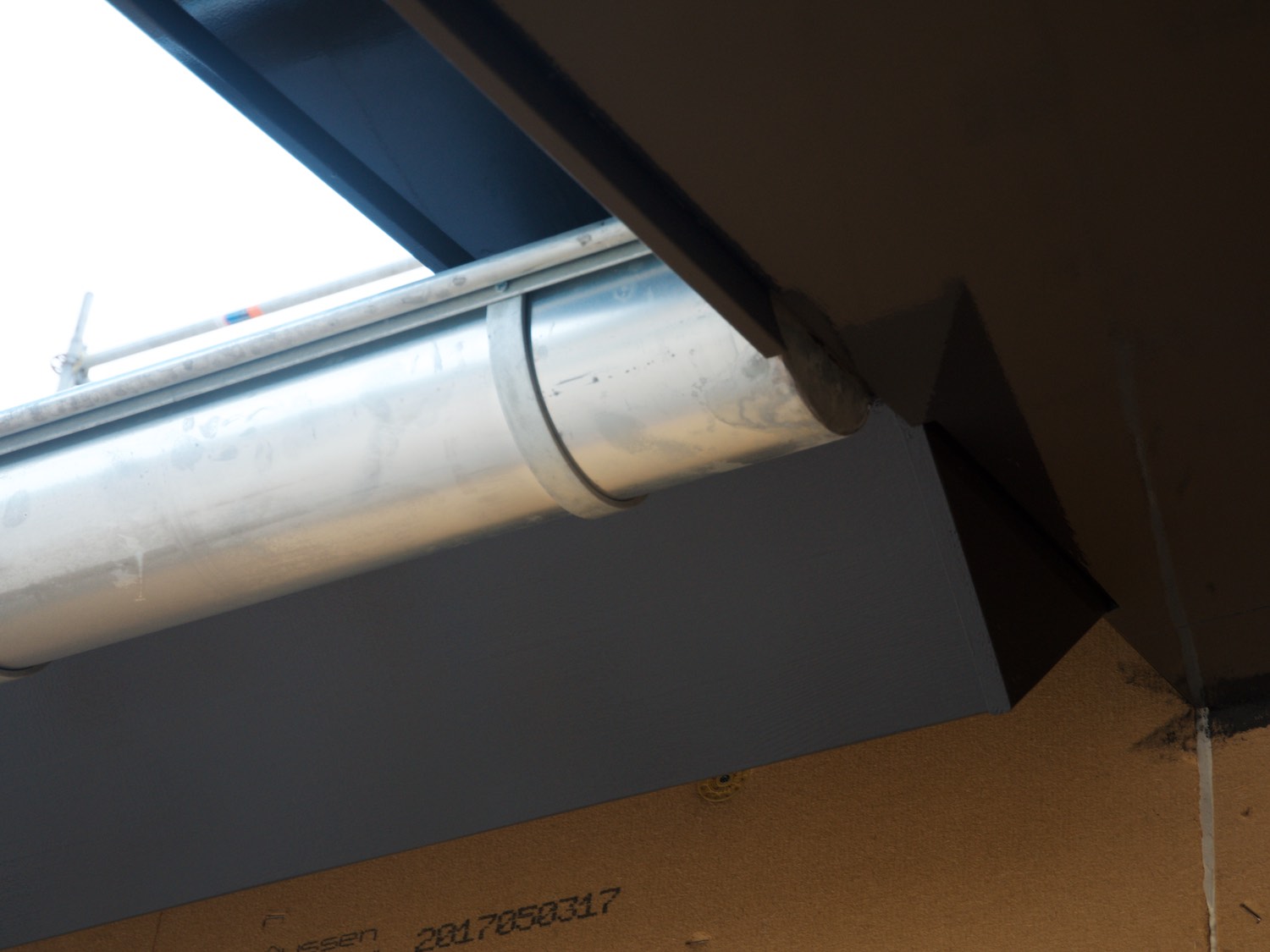

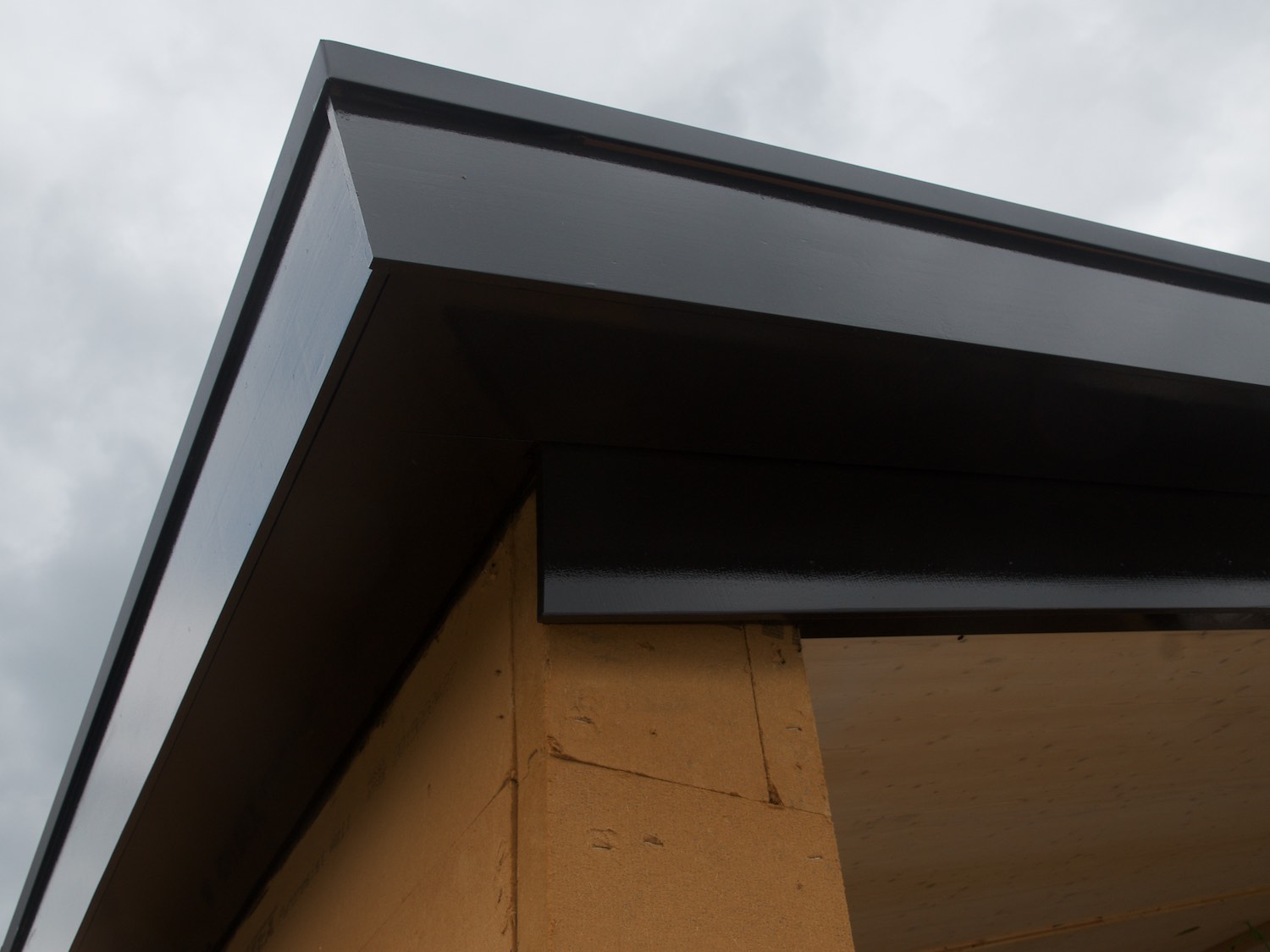

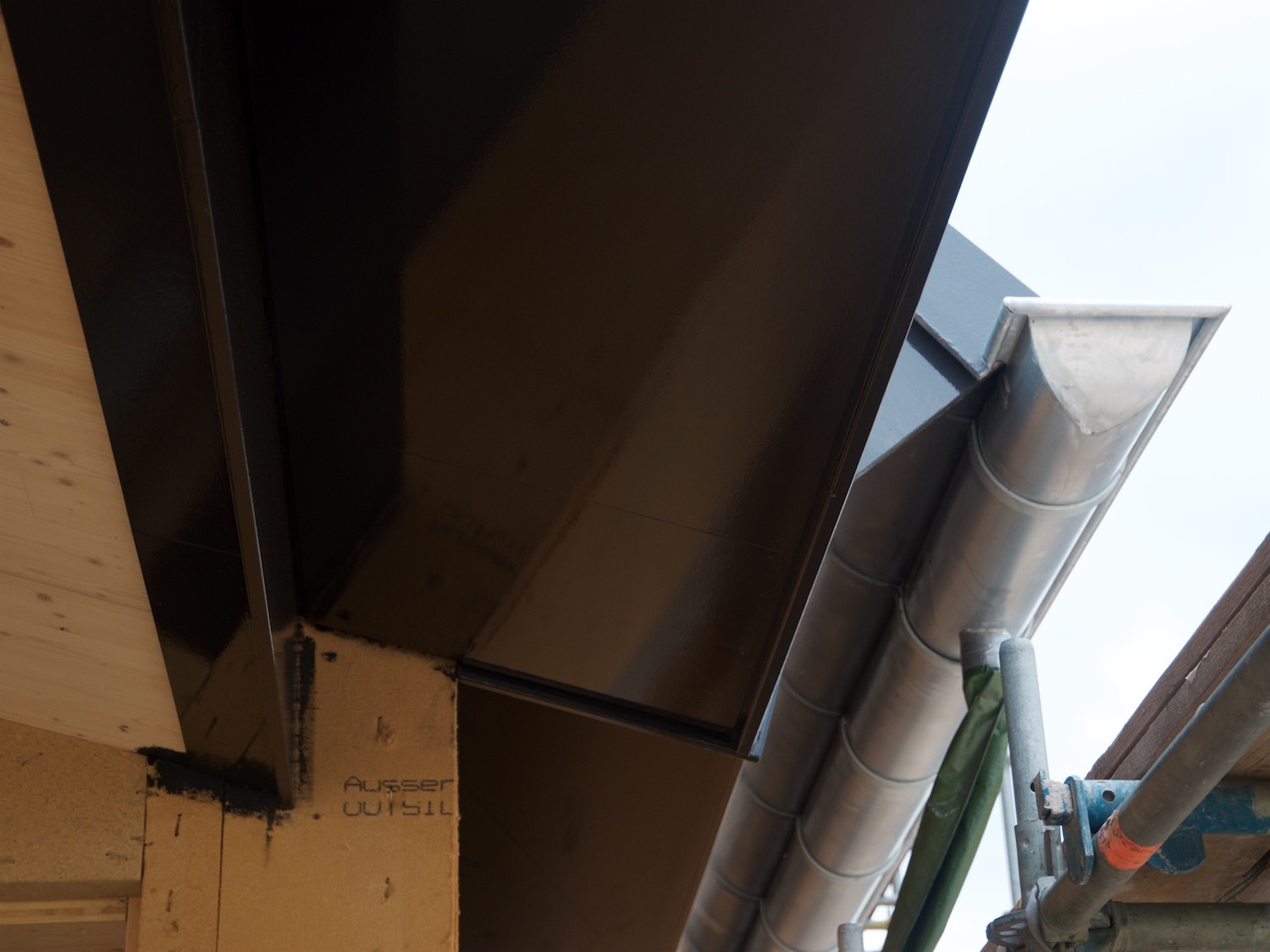

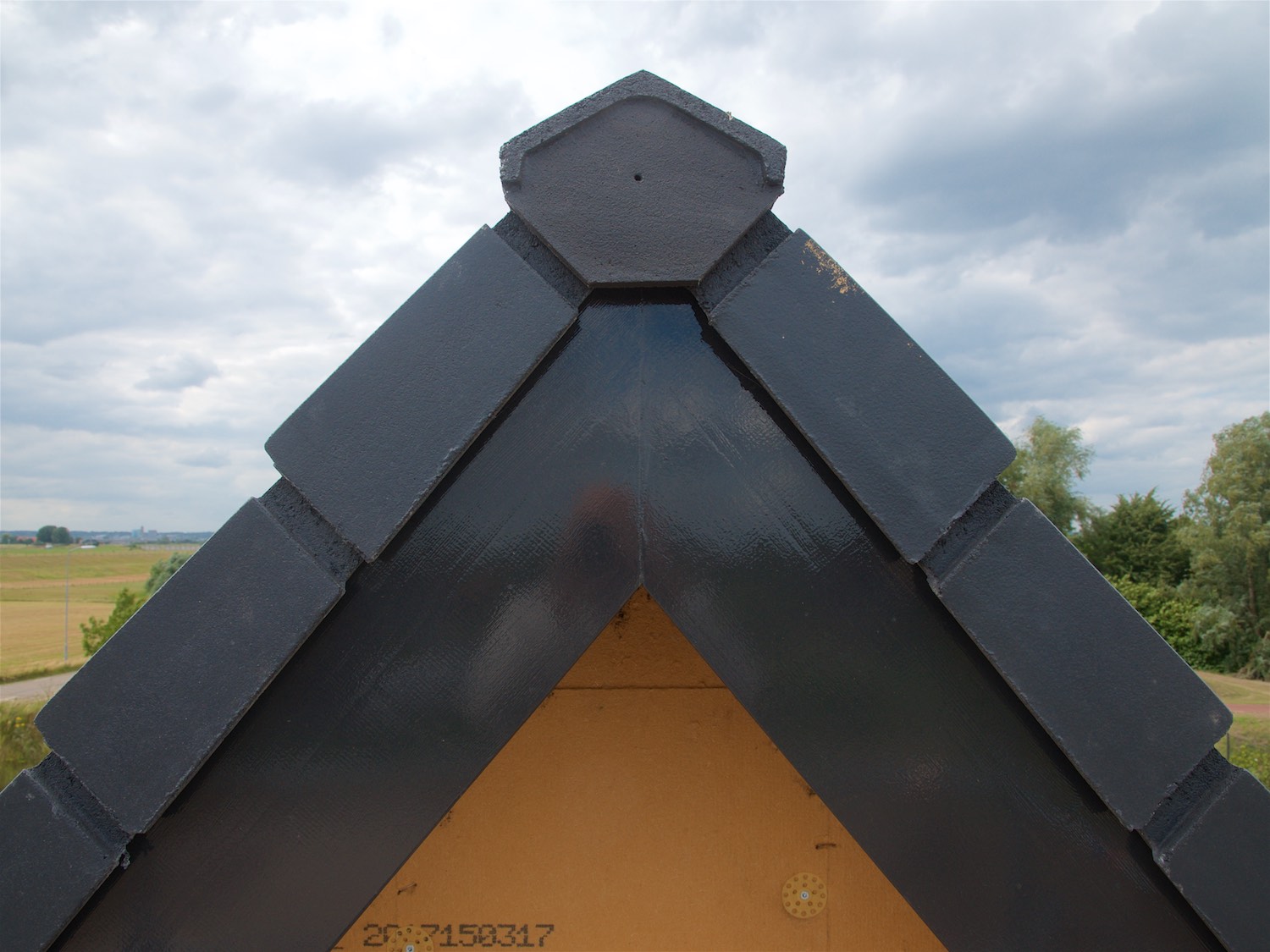

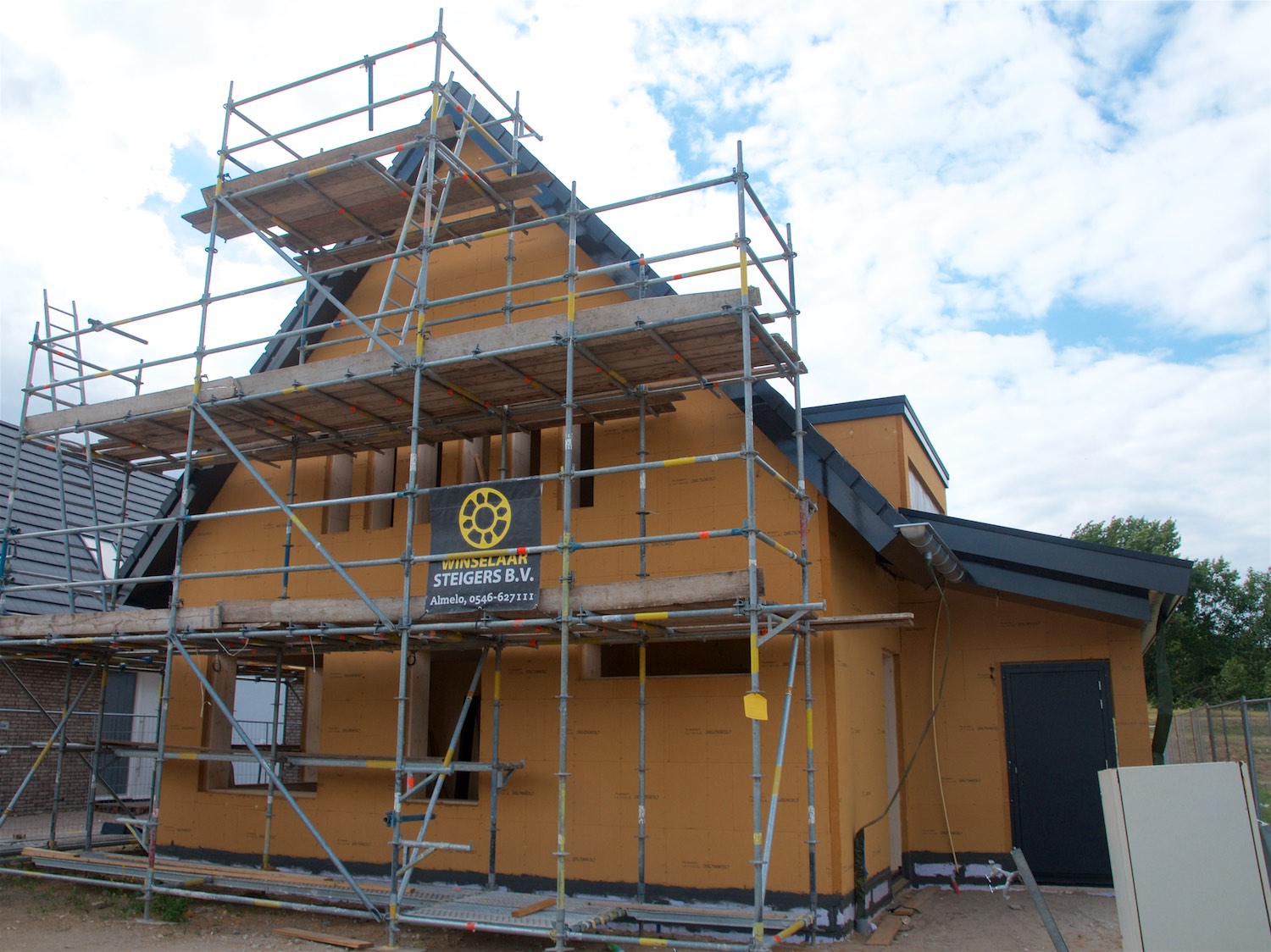

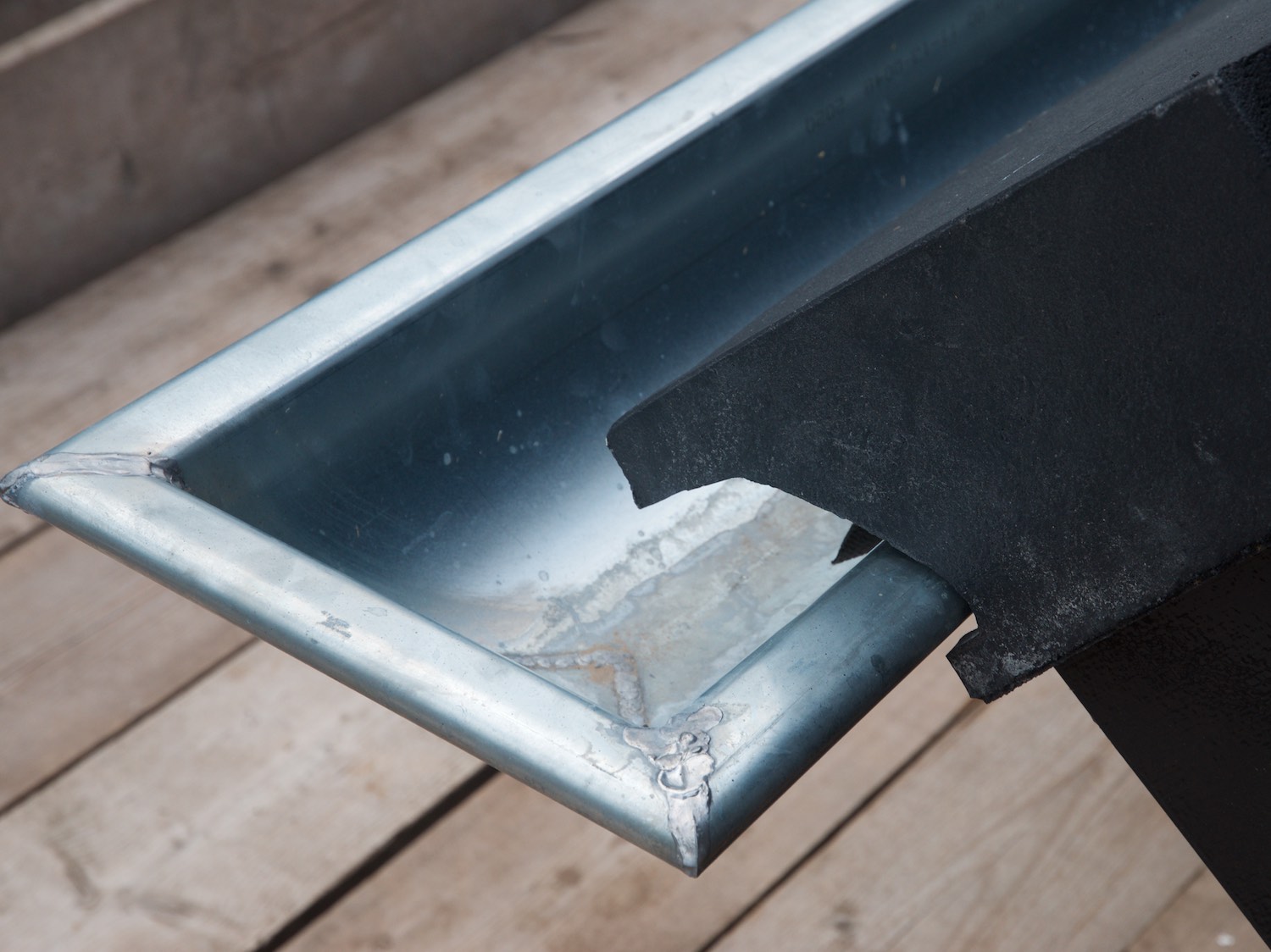

Zoals jullie kunnen zien zijn de boeien ondertussen wel verder afgetimmerd en ook antraciet geschilderd. Zeker ook de detaillering van de randen bij het dak van de aanbouw en de overgangen naar andere materialen is erg mooi geworden. Daarnaast zijn de voorbereidingen voor de komst van de kozijnen wel getroffen, zoals het omtimmeren van de stalen draagbalk.

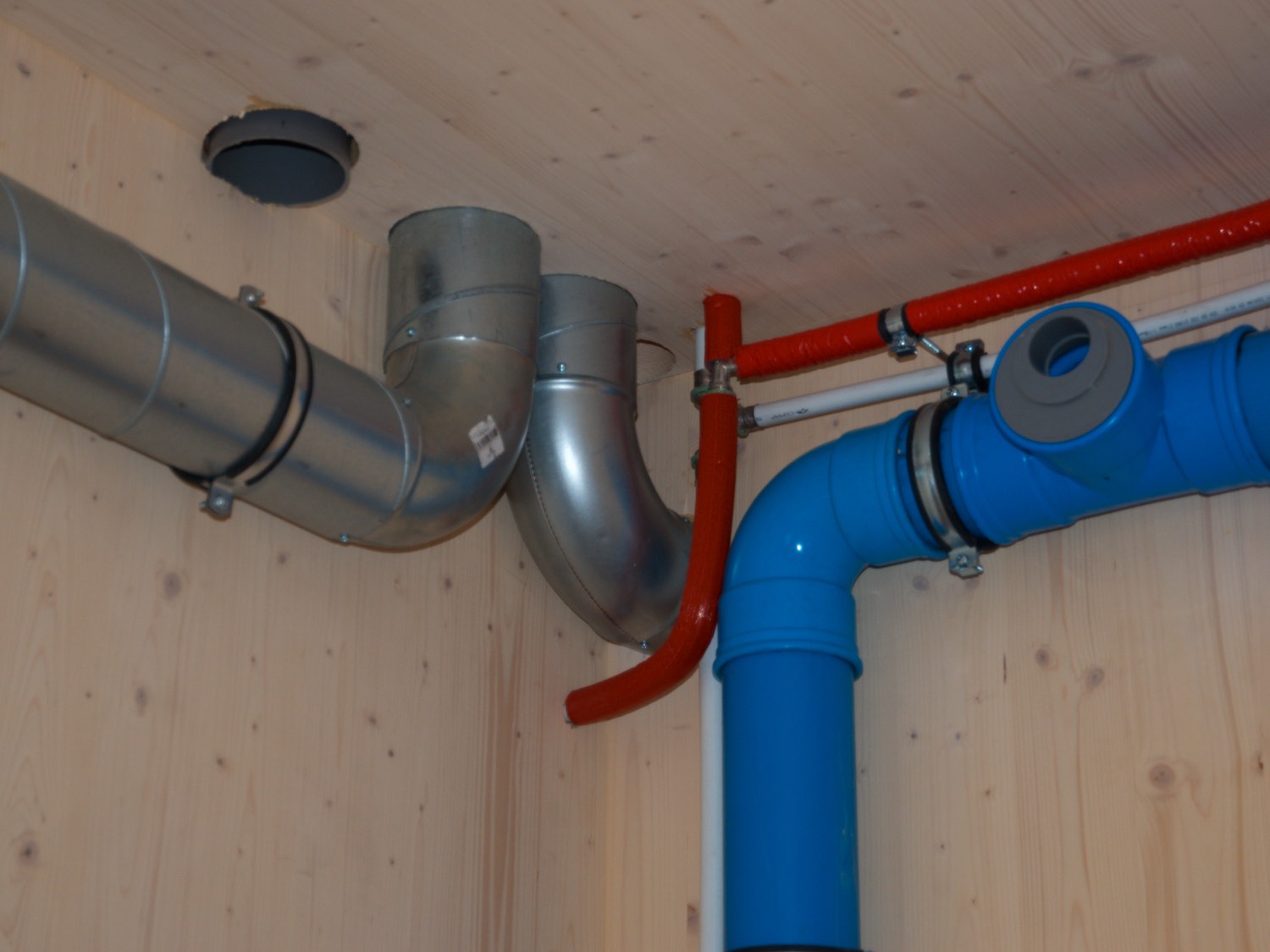

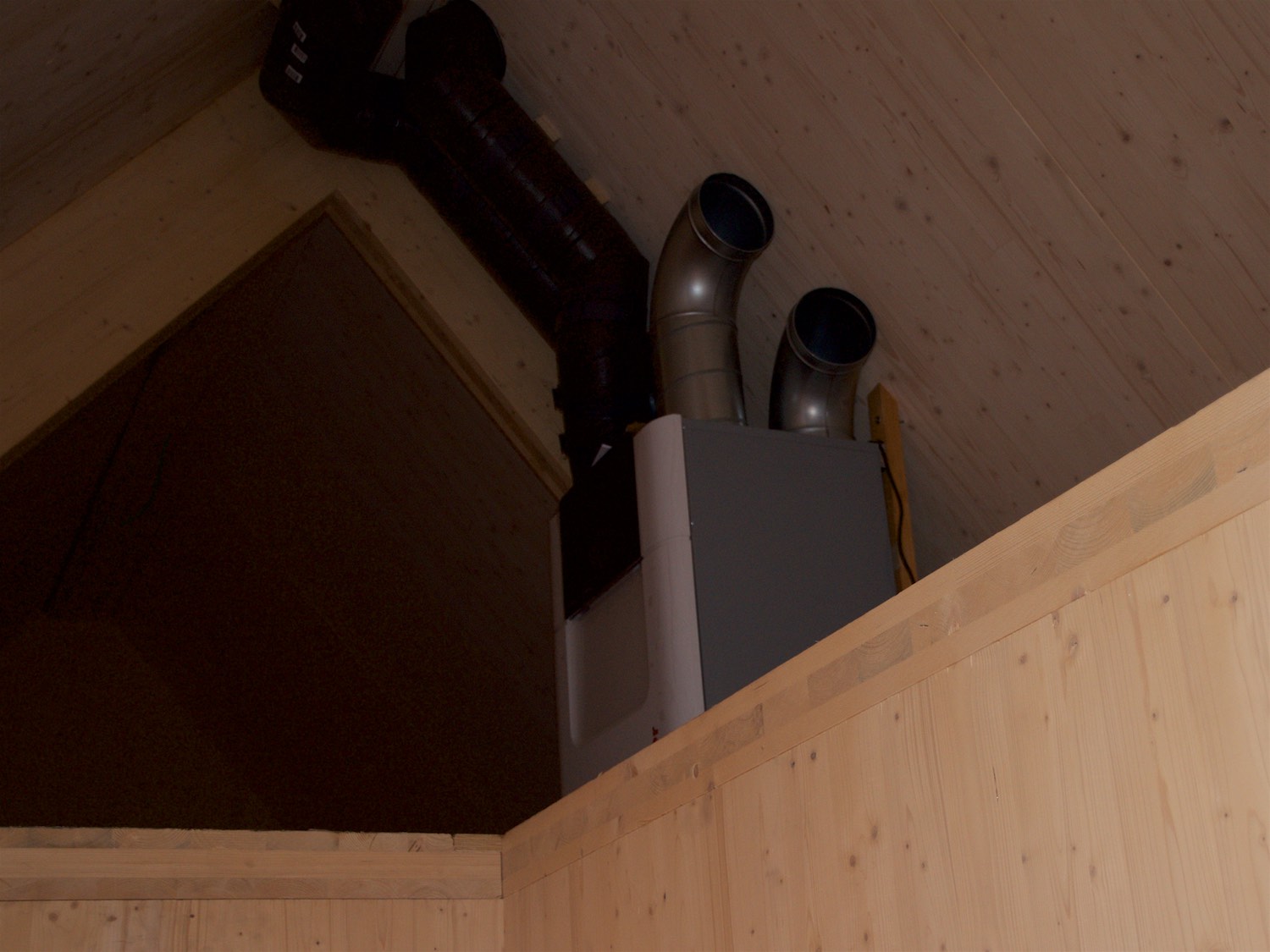

De balansventilatie unit (met WtW, warmteterugwinning) is op zolder geplaatst. WC's, wastafels, douche, fonteintje en meer voor de toiletruimte en de badkamer zijn uitgezocht en besteld en na het nodige voorwerk gedaan te hebben zijn we bij een trappenbedrijf gaan kijken. We waren het heel snel eens; er komt een blauwstalen open trap met zeer dunne treden (1cm). Als de kozijnen geplaatst zijn kan de vloerverwarming gelegd worden en het witte stucwerk aan de buitenkant worden aangebracht.

Boei geverfd foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
30 mei 2020

Felsdak op uitbouw

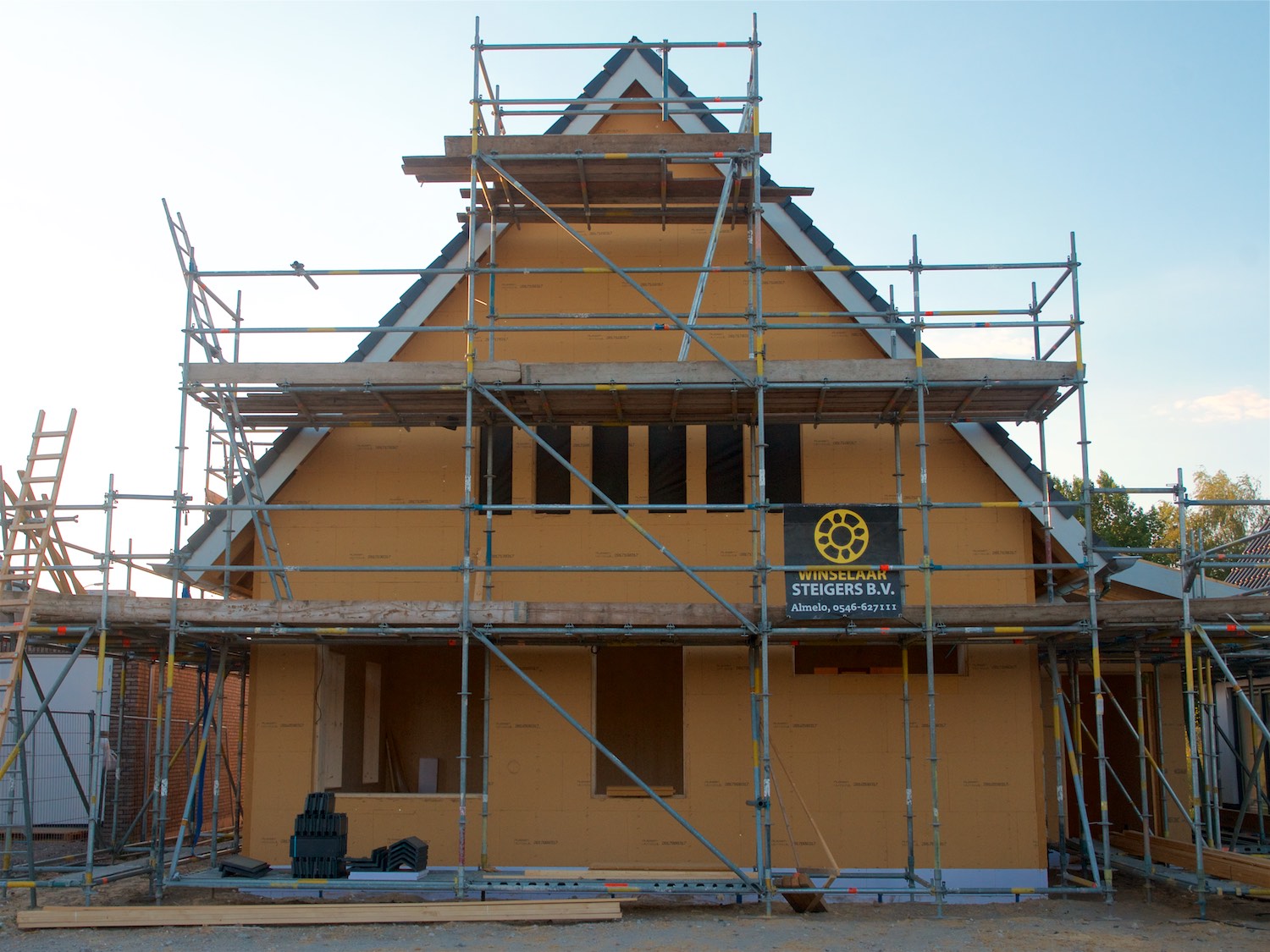

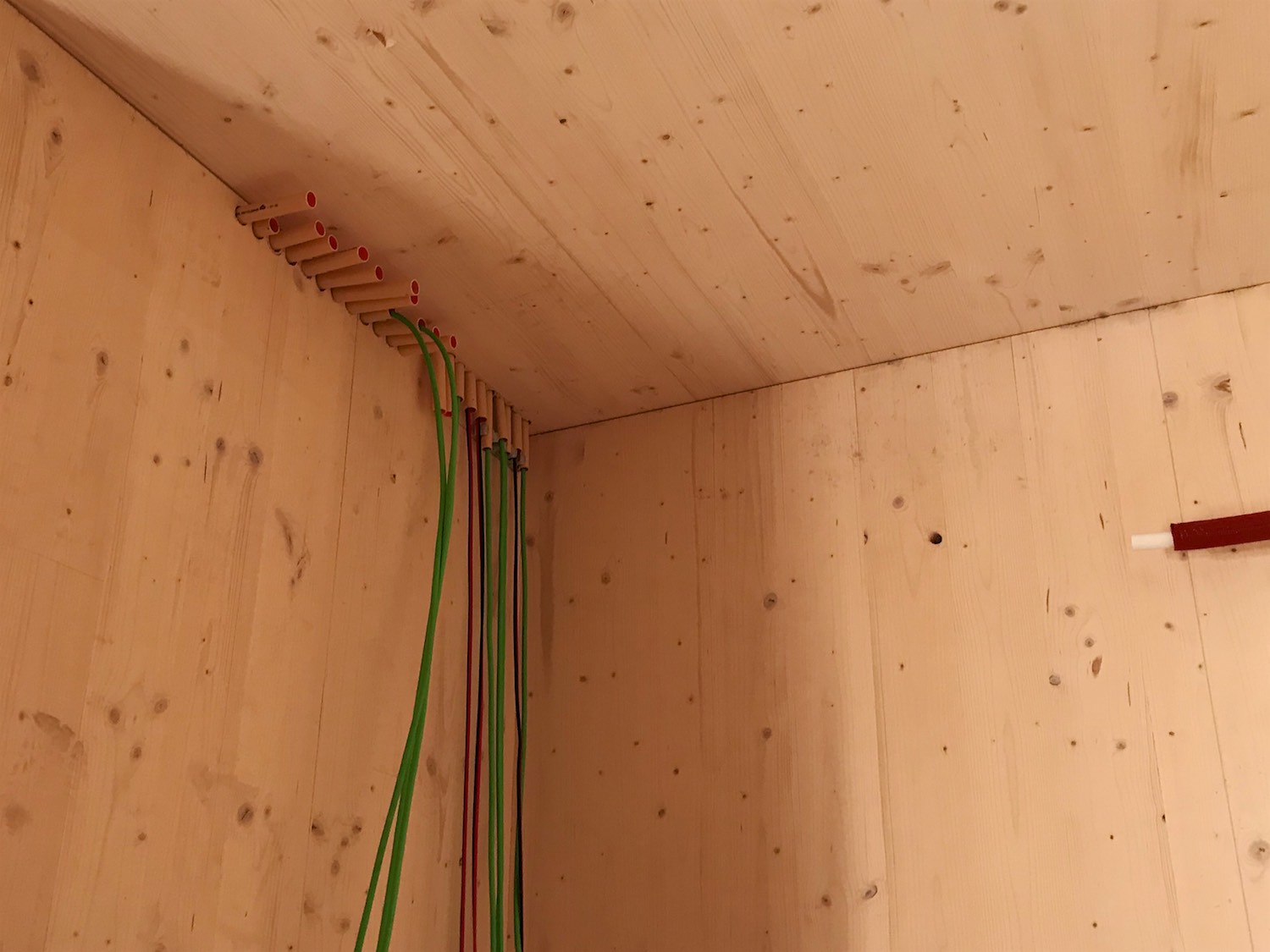

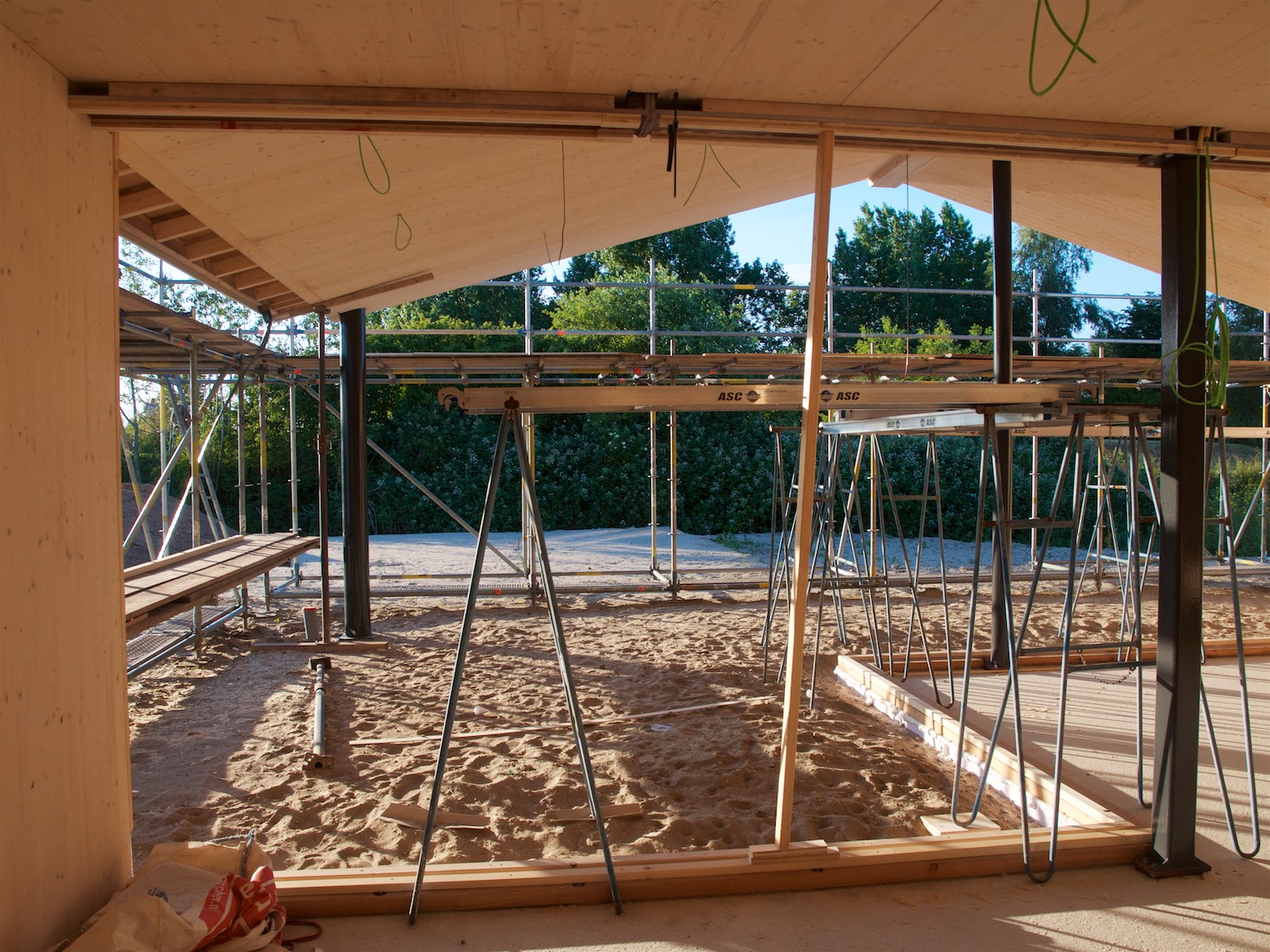

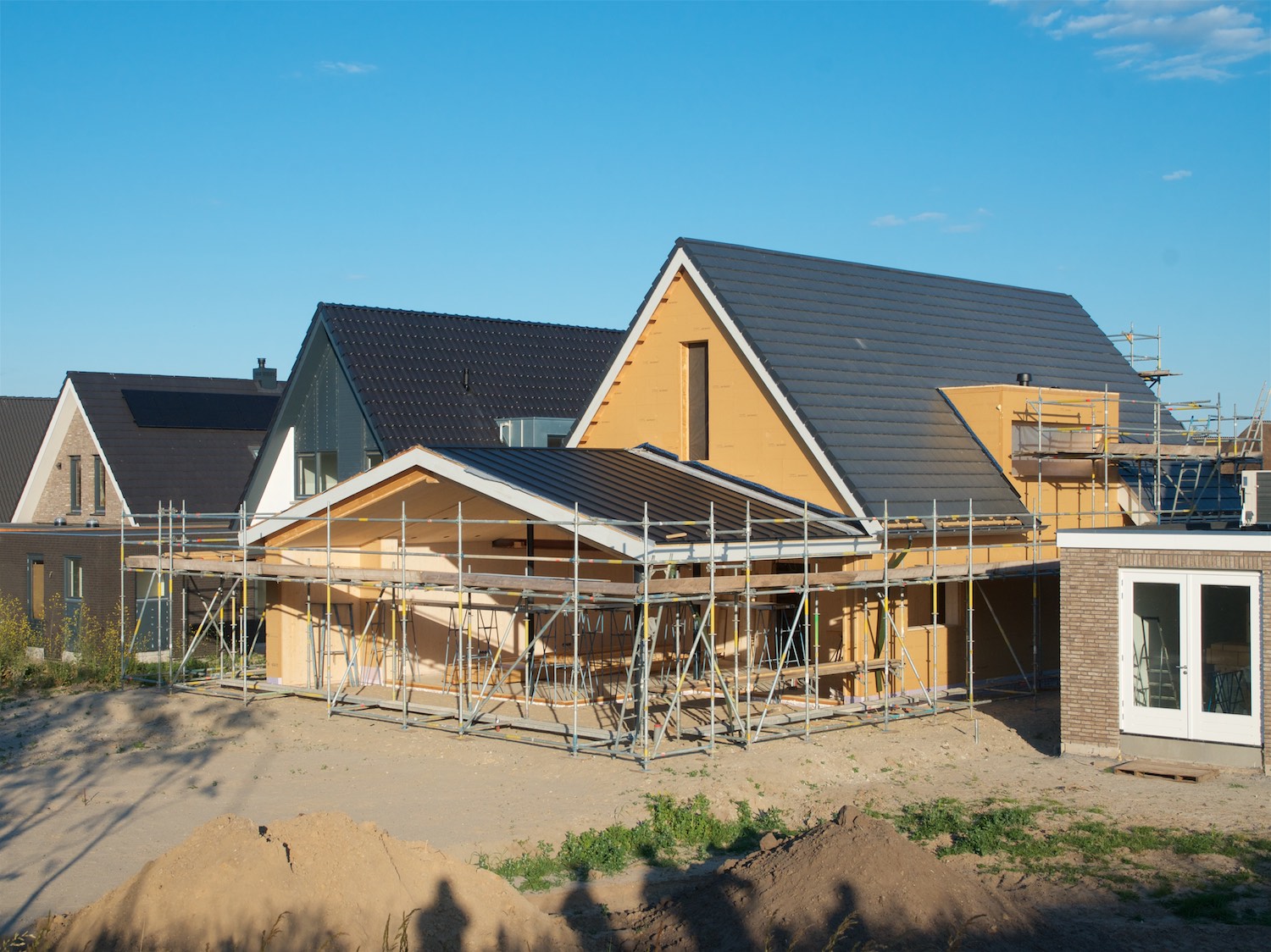

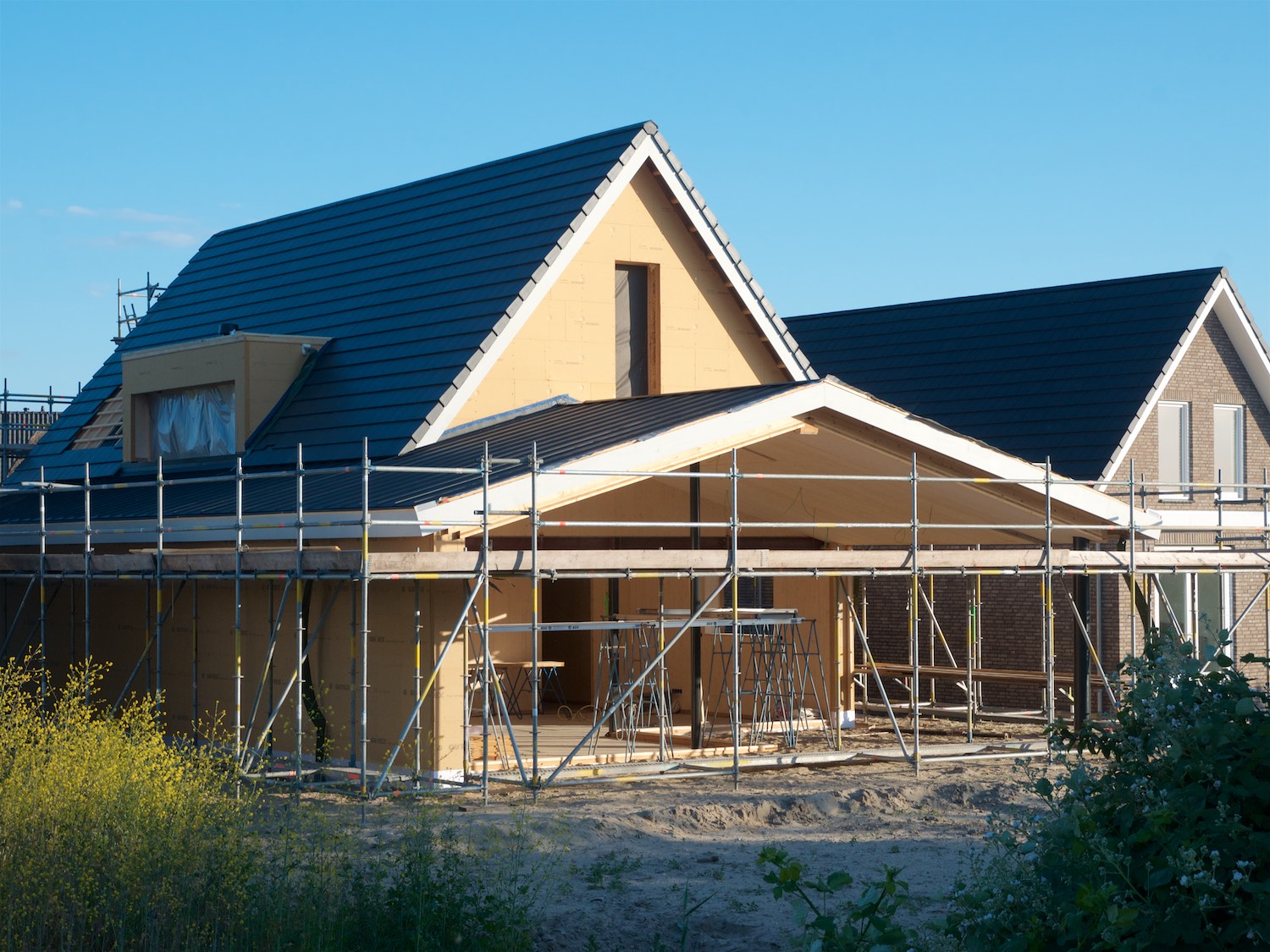

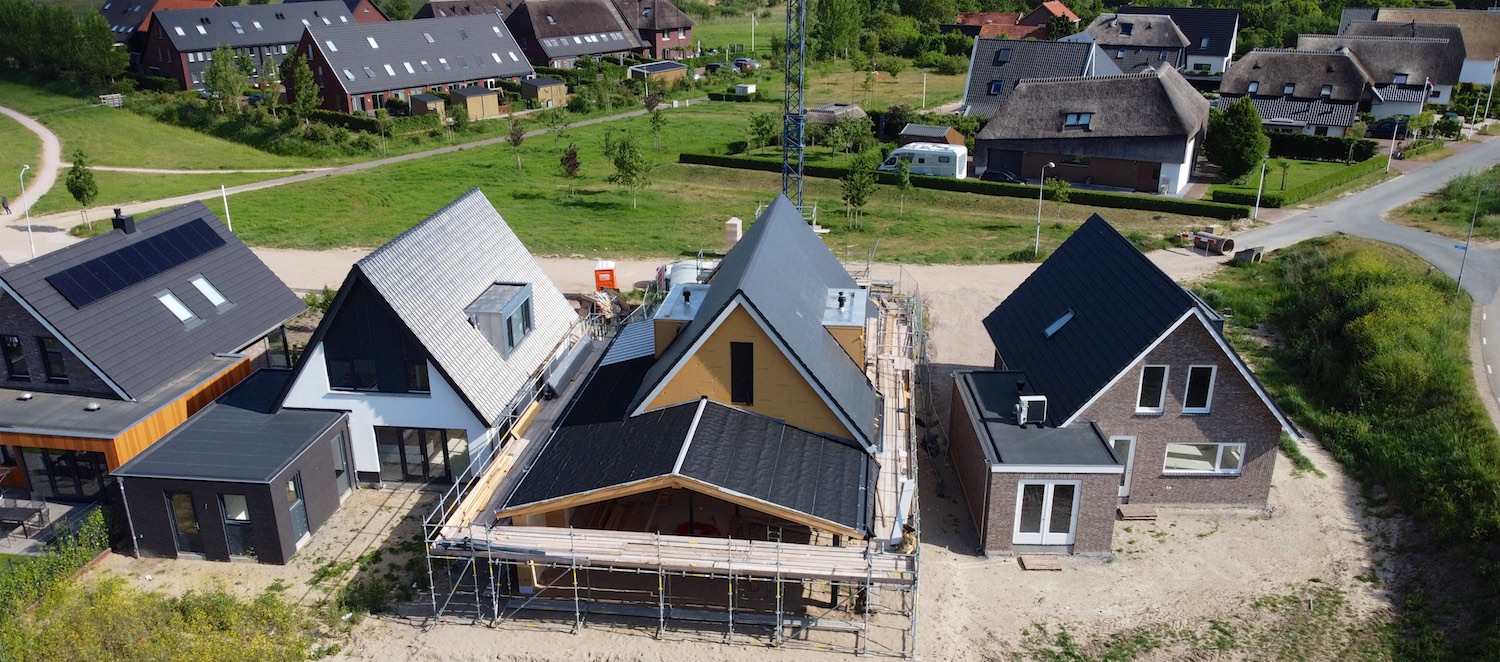

En wederom is er veel werk gedaan aan het dak; dat krijg je met zo'n groot dakoppervlak. Daarnaast zijn de stelkozijnen geplaatst voor de enorme glaspartij aan de achterkant van het huis. De meterkast raakt ook steeds voller, maar gelukkig zit er een technische ruimte naast. De boeien en overstekken worden nog geschilderd (antraciet, net zoals bij het witte huis naast het onze. Als je nu door het huis loopt krijg je al echt een goed gevoel bij de verschillende ruimtes en het is mooi om te ervaren hoe het tot leven komt. In gedachten zijn we al aan het inrichten. Eerst maar eens even een mooie trap uitzoeken.

DJI_0022
Klik op foto voor meer

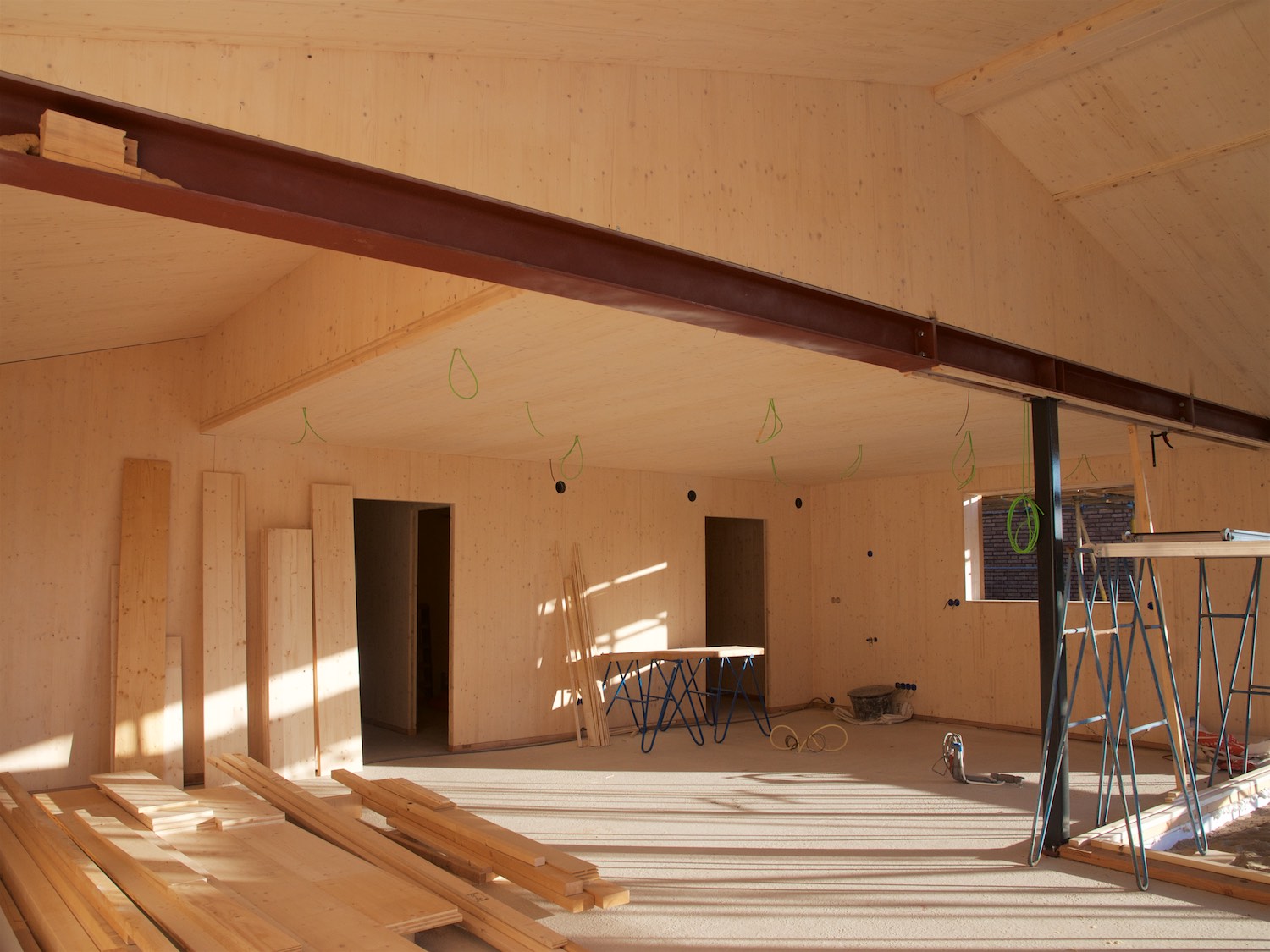

Foto's eind mei

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
Eind mei 2020

360 graden omgeving

CLT%20menubalk
Dakvoorbereiding%20009
Klik op foto voor meer
22 mei 2020

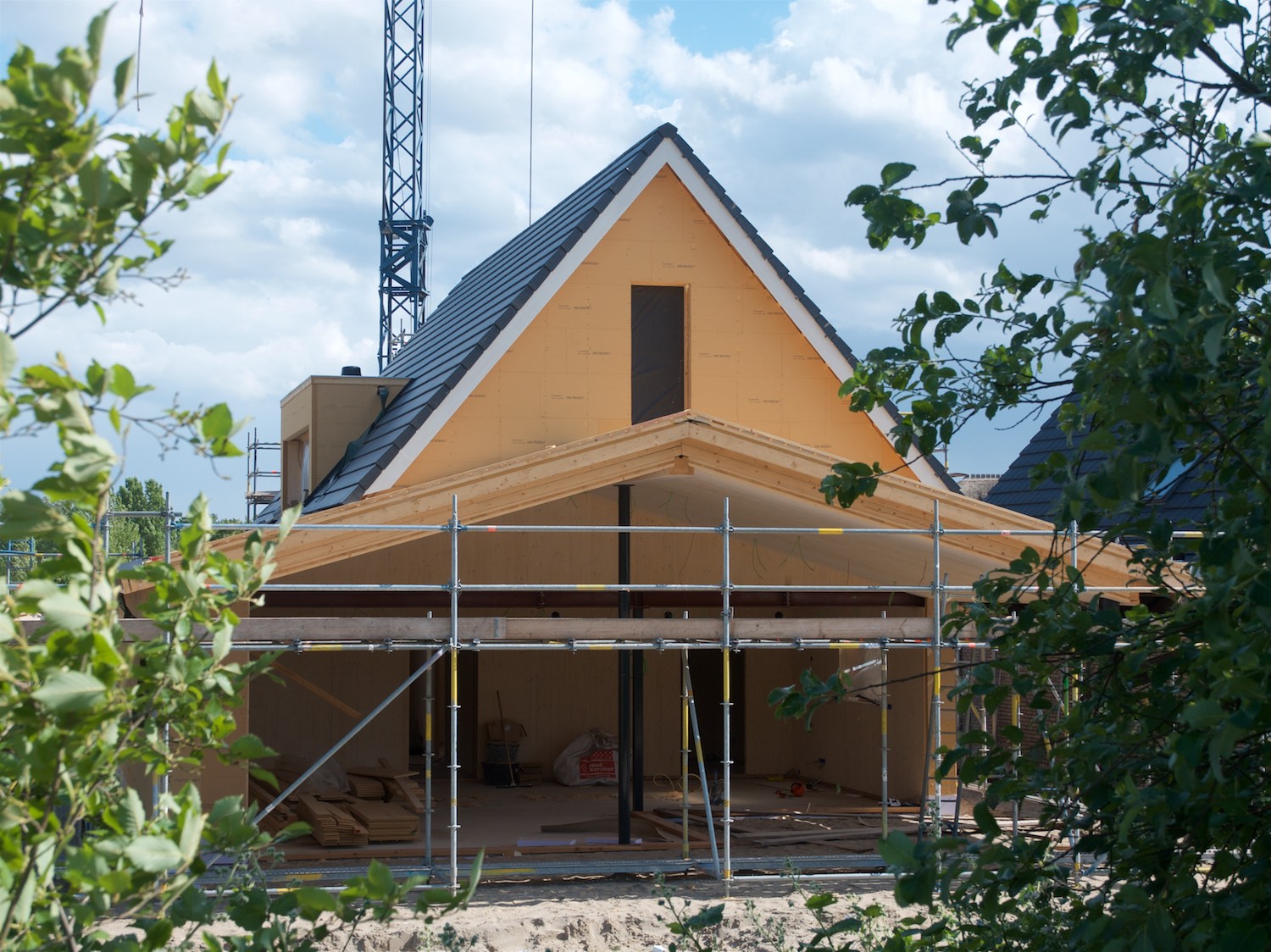

Dakwerkzaamheden

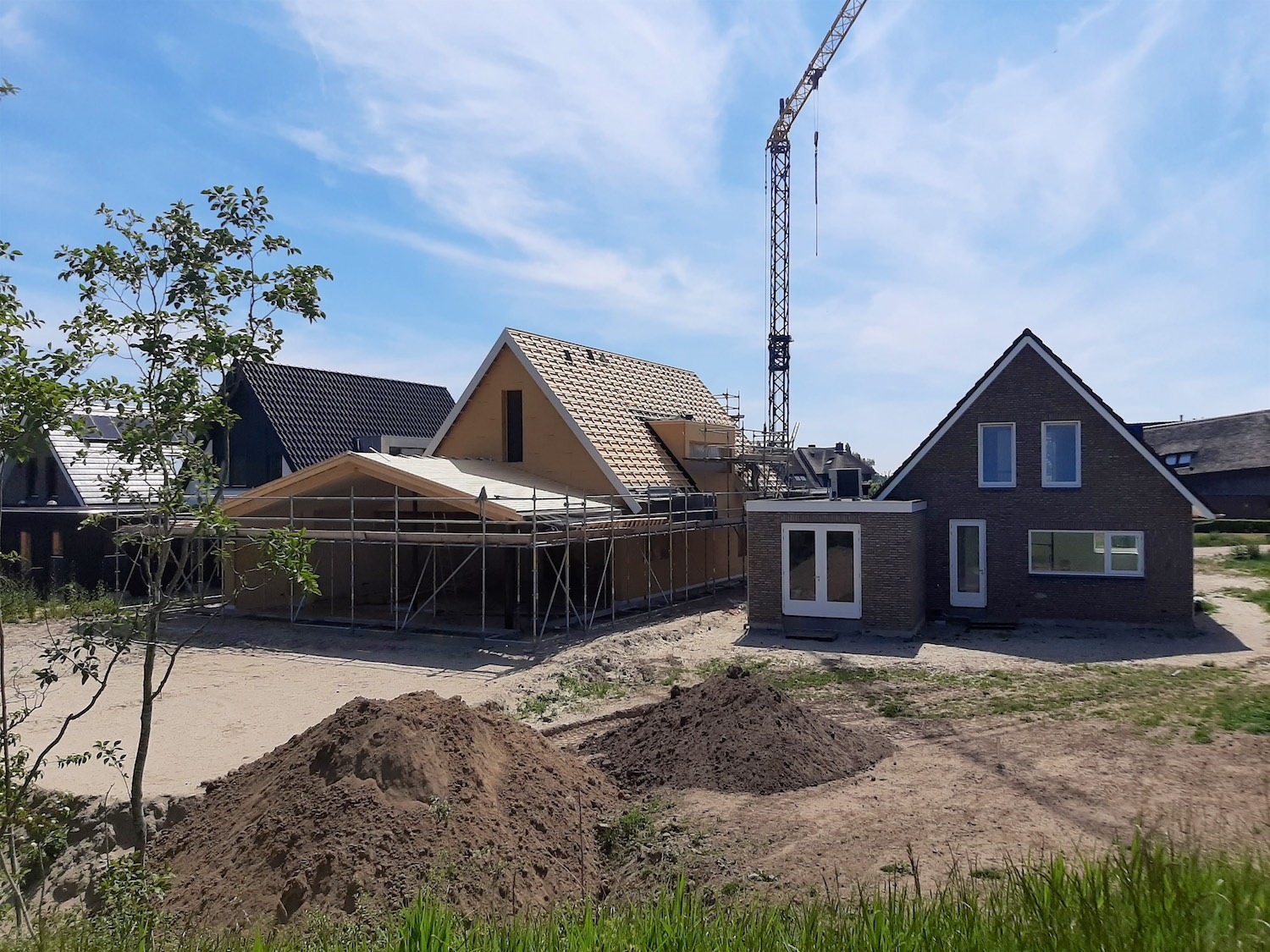

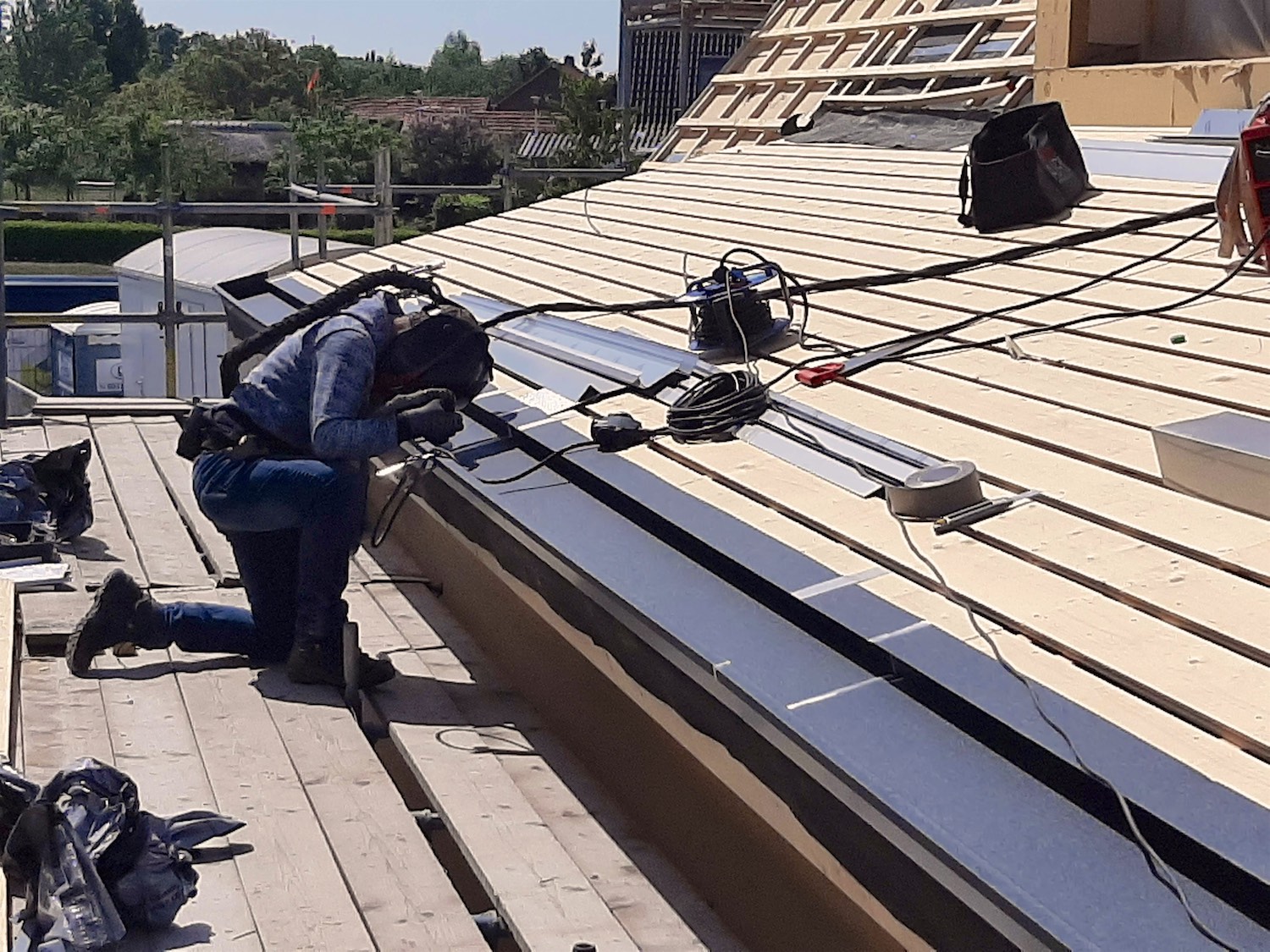

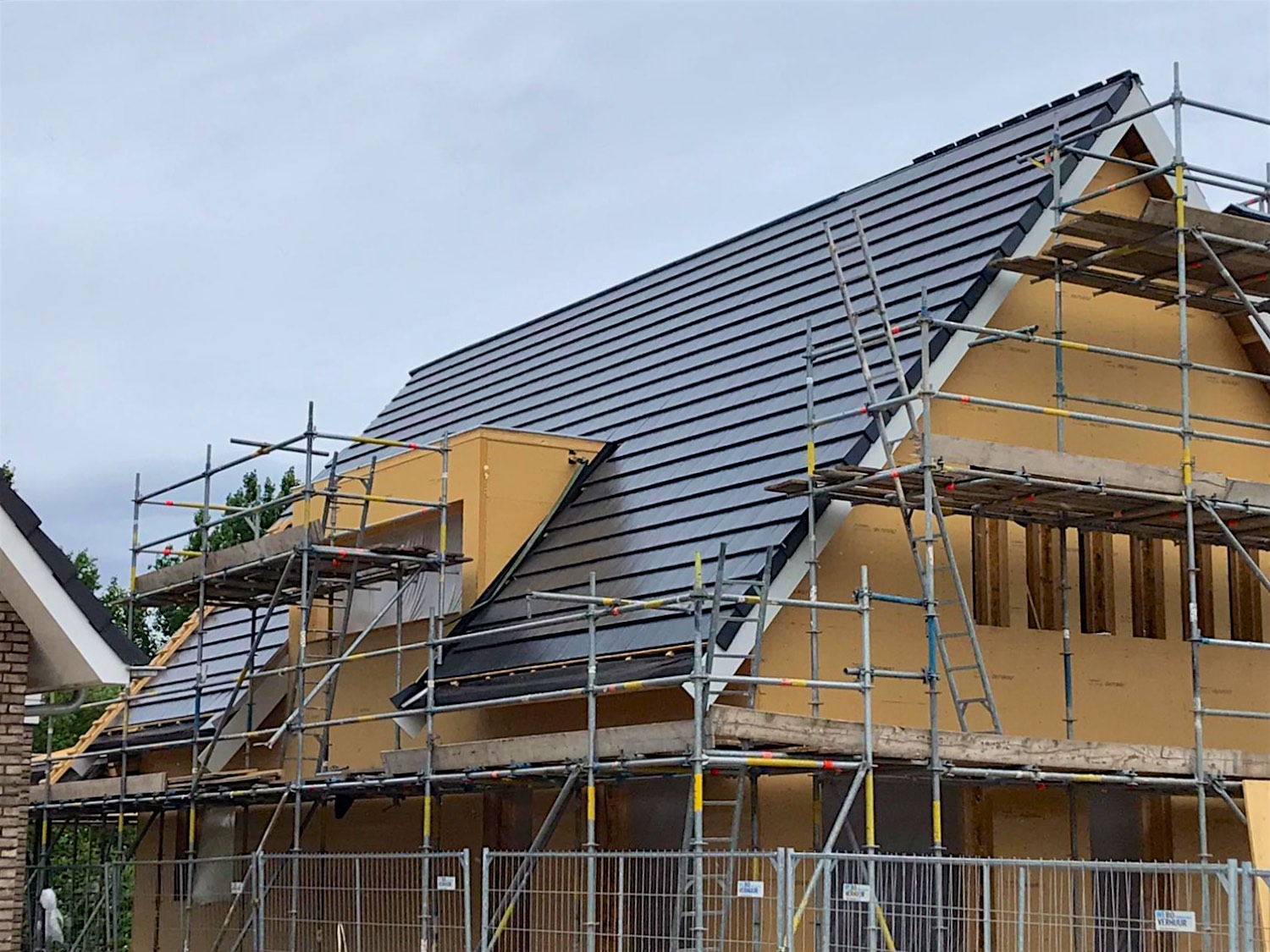

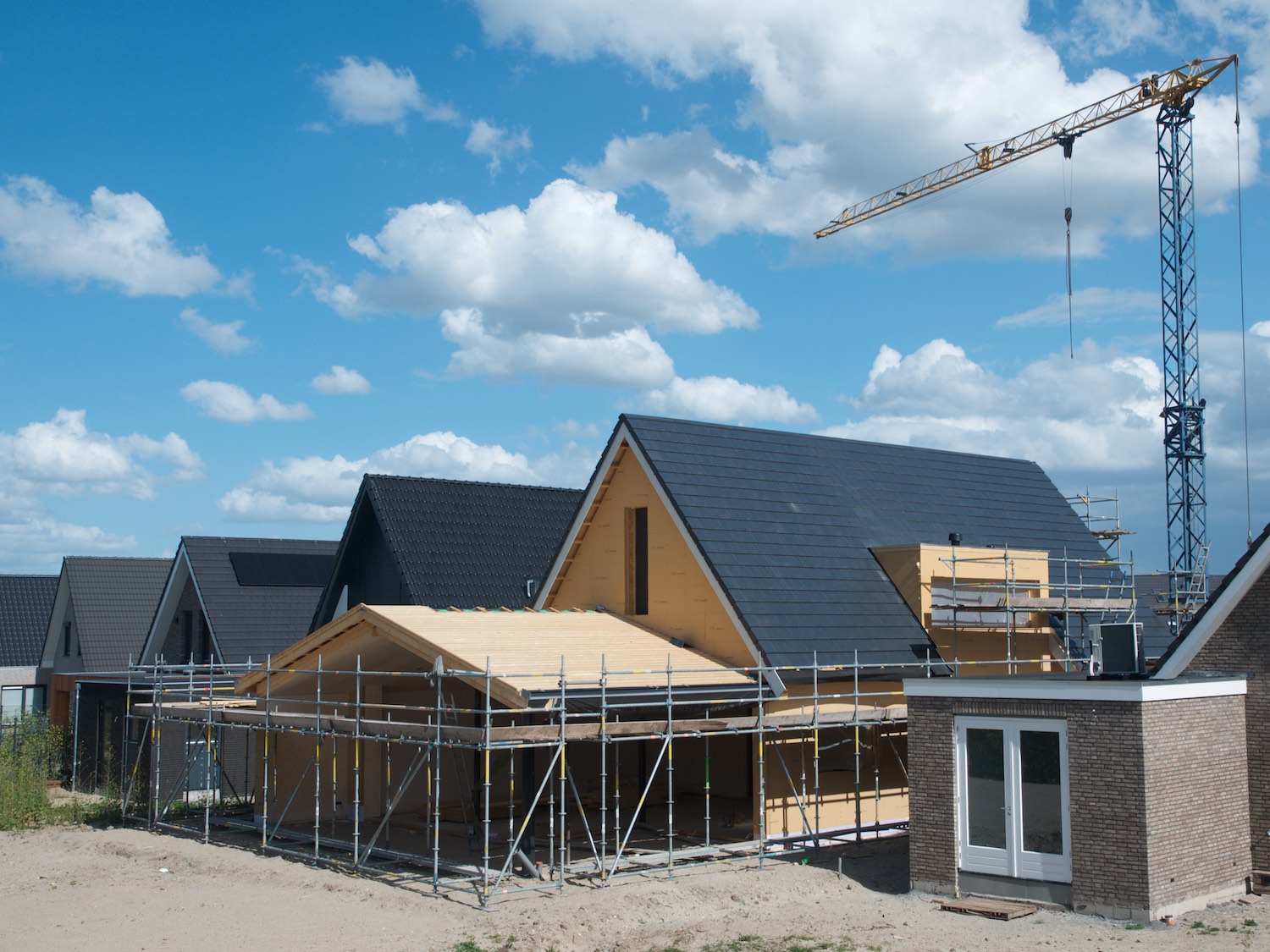

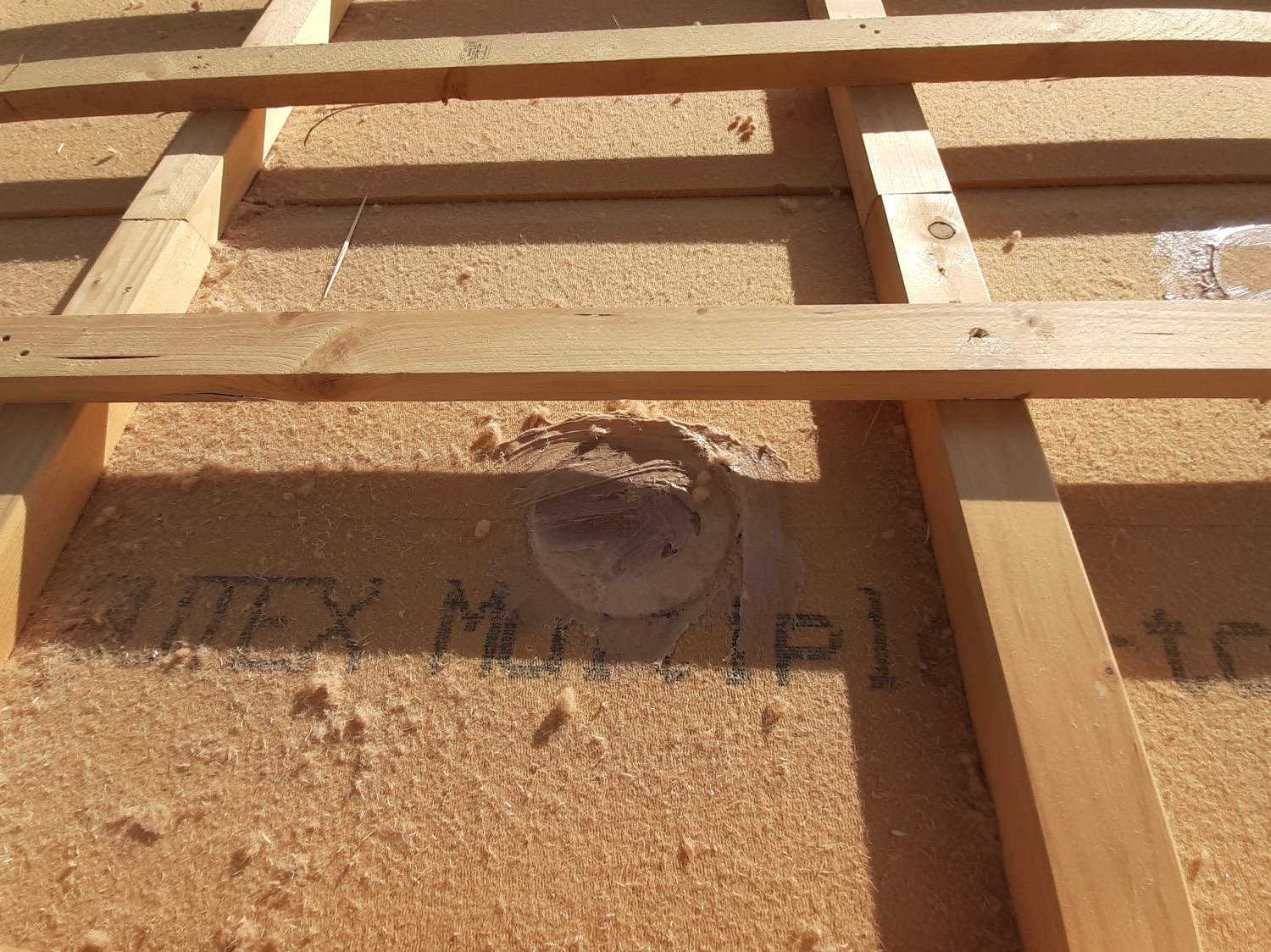

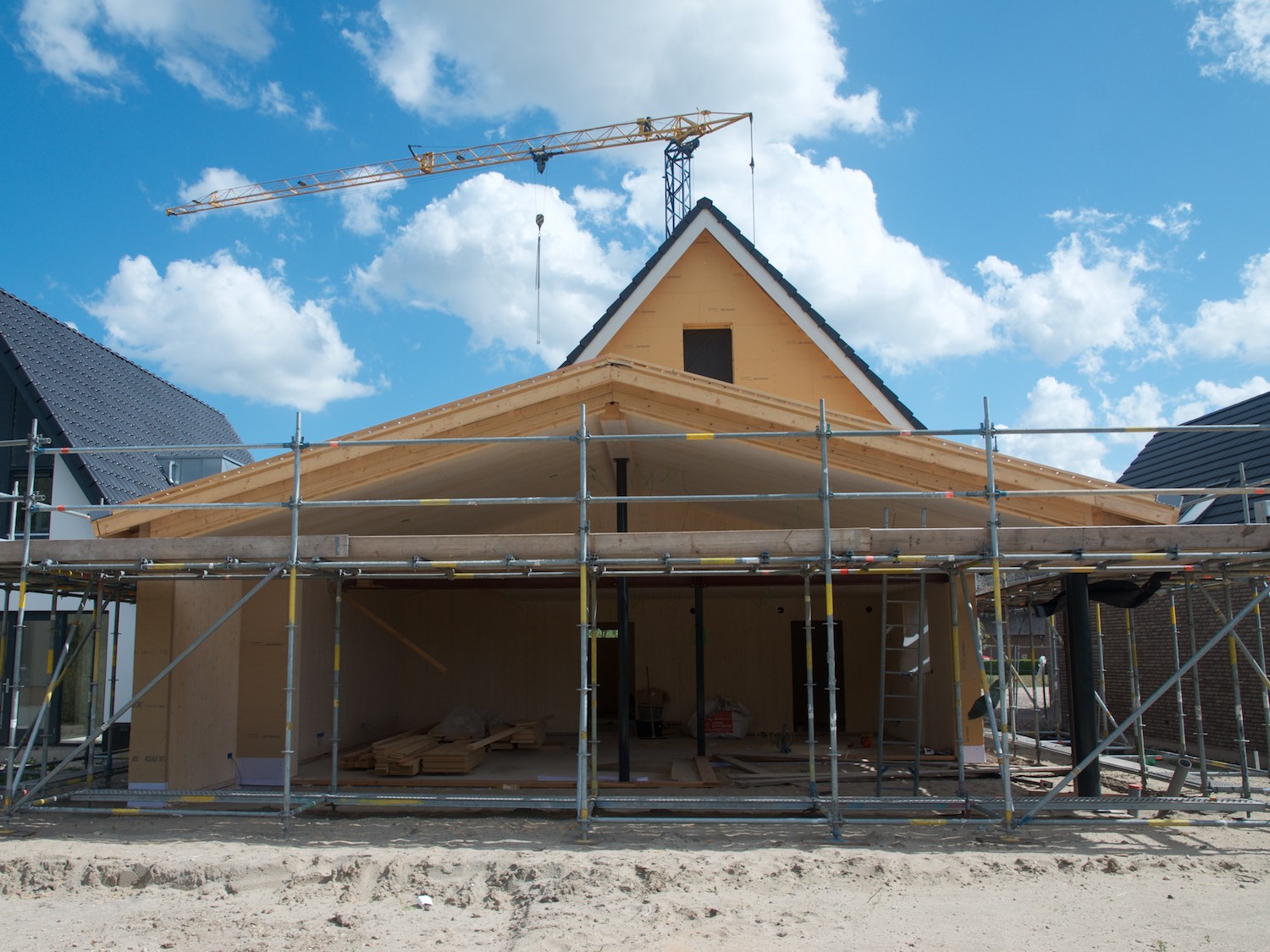

De afgelopen week is er vooral gewerkt aan het dak. Op één van de foto's zie je een dichtgemaakt gat waardoor isolatiemateriaal is ingeblazen. De pannenlatten voor het hoofddak zijn aangebracht en sinds vrijdag liggen de mooie vlakke pannen er ook op (jammer dat de zonnepanelen er nog op moeten komen). De dakgoten van het lage dak zijn in elkaar gelast en er zijn planken aangebracht. Binnenkort komt daar het antraciet aluminium fels dak op. Het begint steeds meer op een echt huis te lijken.

Dakbedekking foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
15 mei 2020

Pannenbier

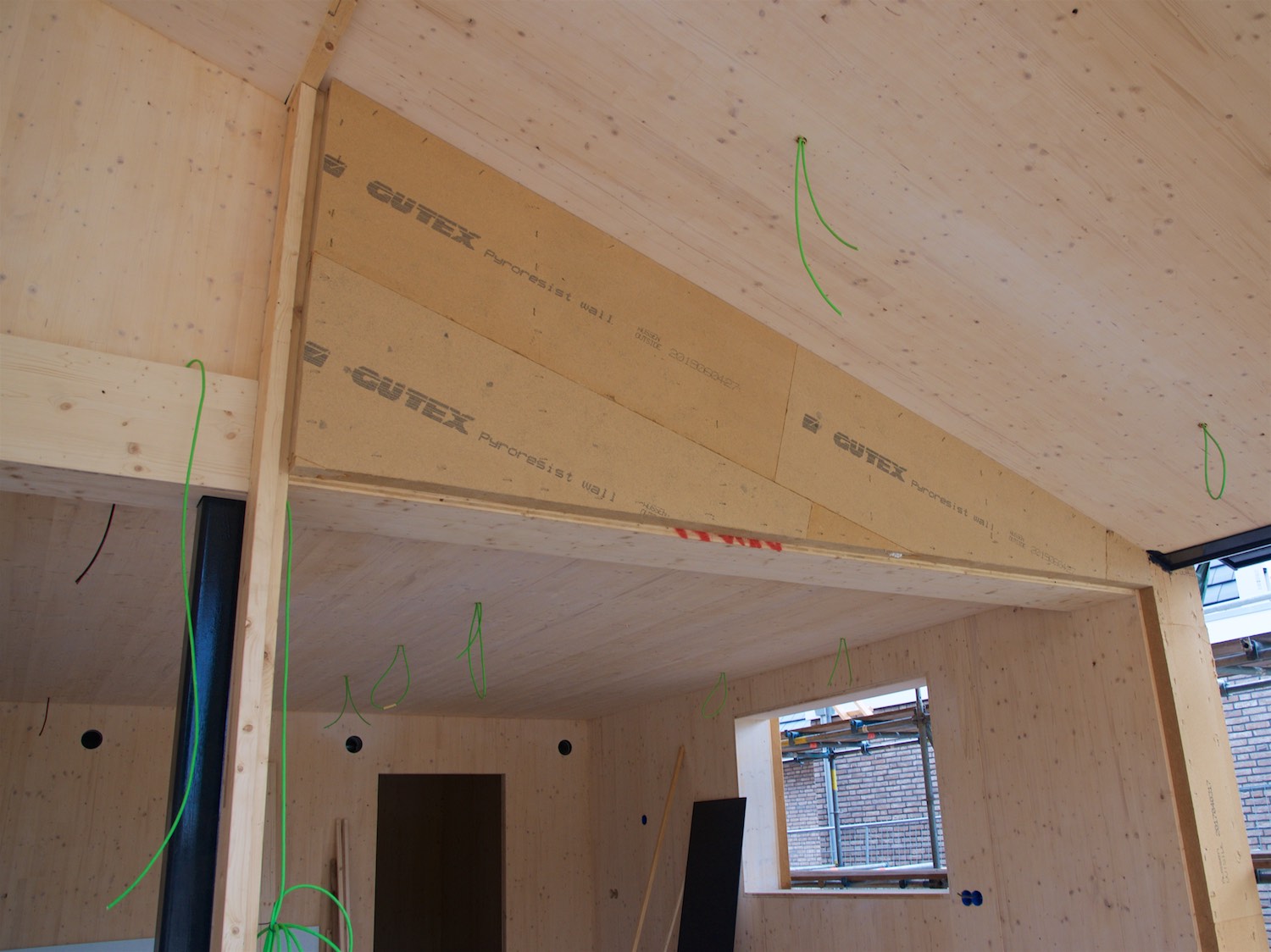

Op de wanden en het dak zijn de Gutex platen grotendeels aangebracht en een deel van de ontstane holle ruimtes is al volgeblazen met Gutex Thermofibre. Binnen worden nu volop PVC pijpen gelegd over de verdiepingsvloer voor de bekabeling. Daar komt later de eco2floor gietvloer overheen. Inmiddels is het hoogste punt bereikt en de traditie leert dat dan de vlag in top gaat en pannenbier geschonken wordt voor de bouwers van het huis. Het was gezellig en verdiend.

Pannenbier%20004
CLT%20menubalk
9 mei 2020

Filmpje van ons huis in de omgeving van de Nederrijn

CLT%20menubalk
4 mei 2020

Installatiewerk

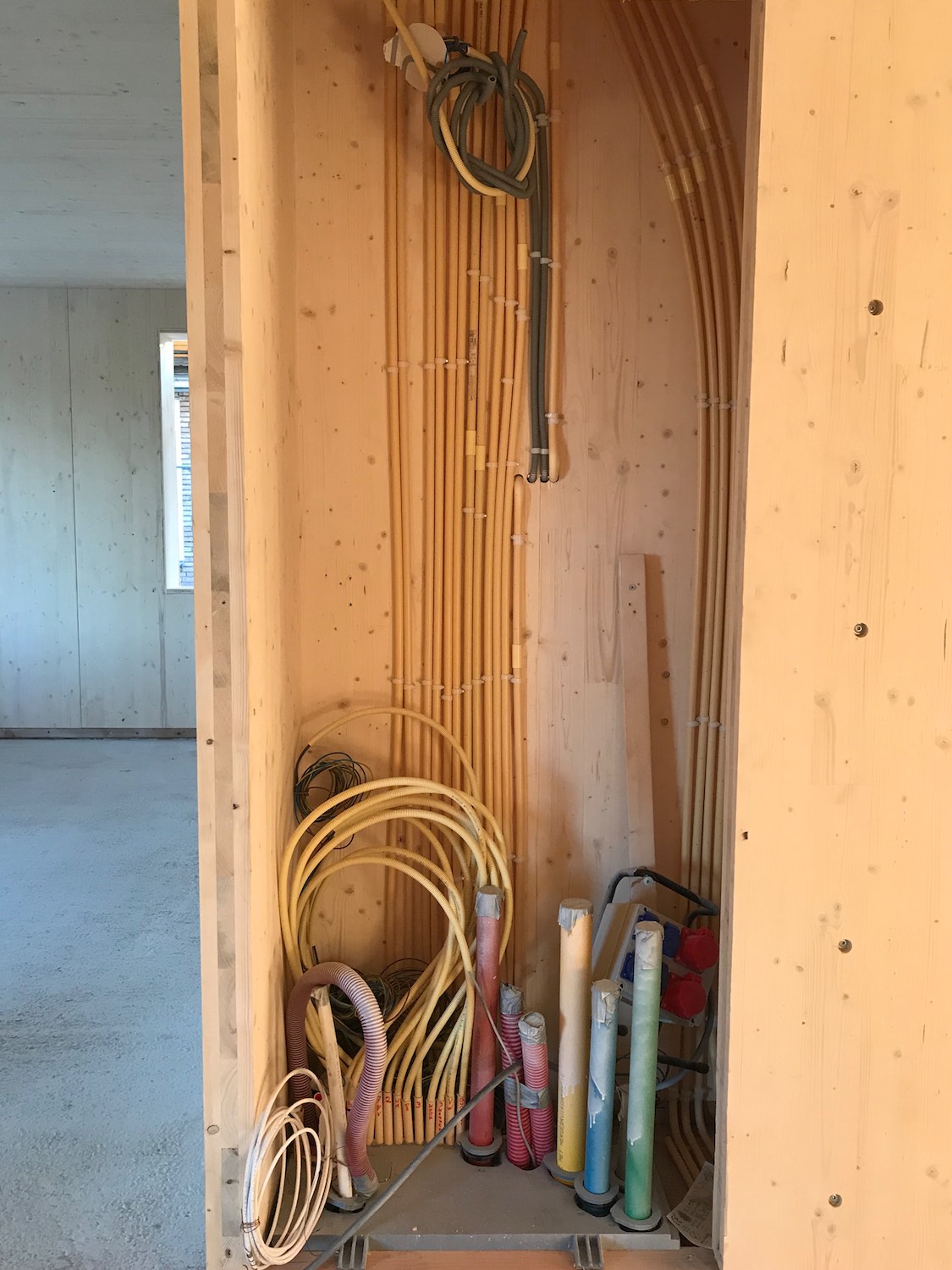

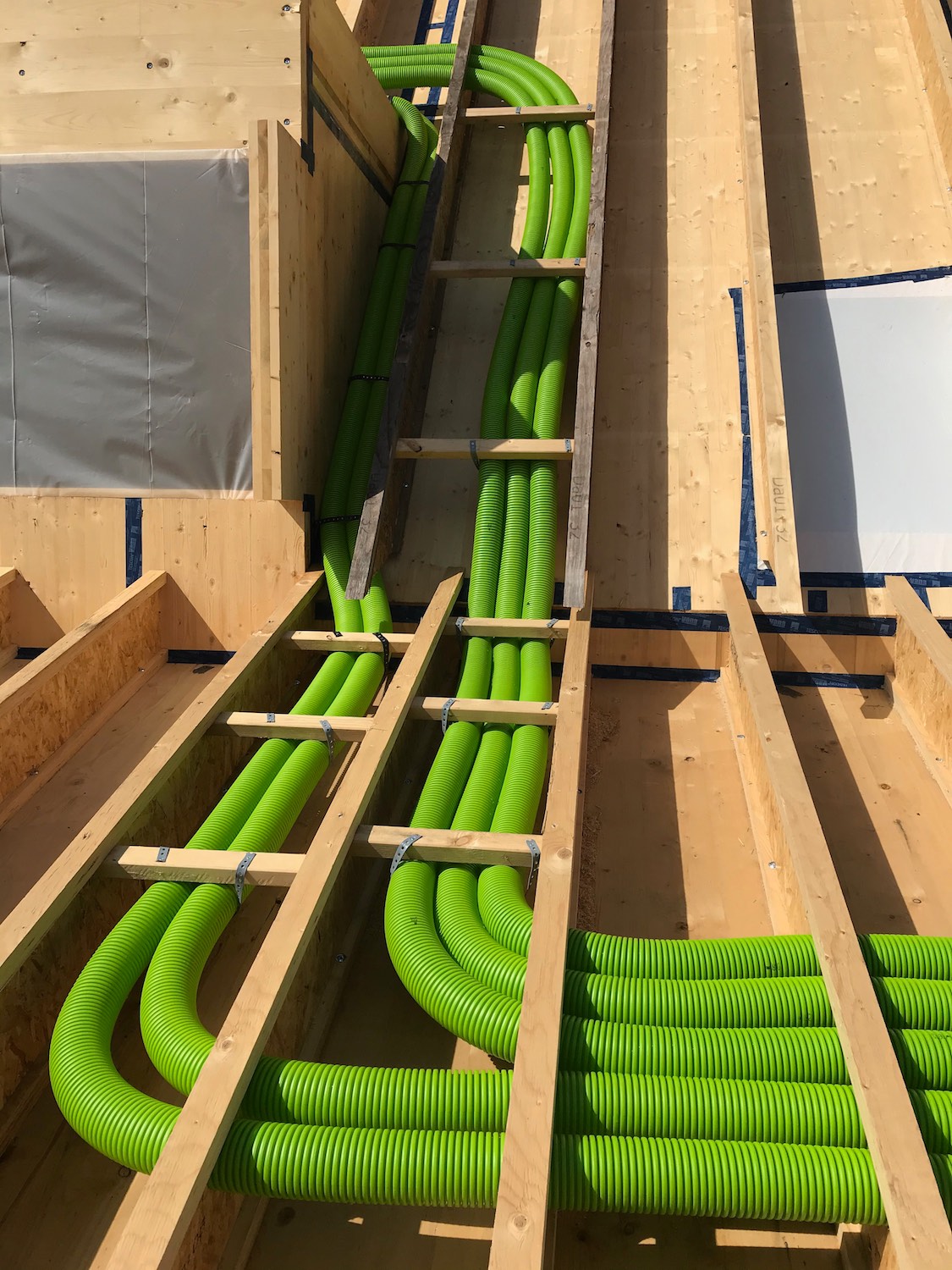

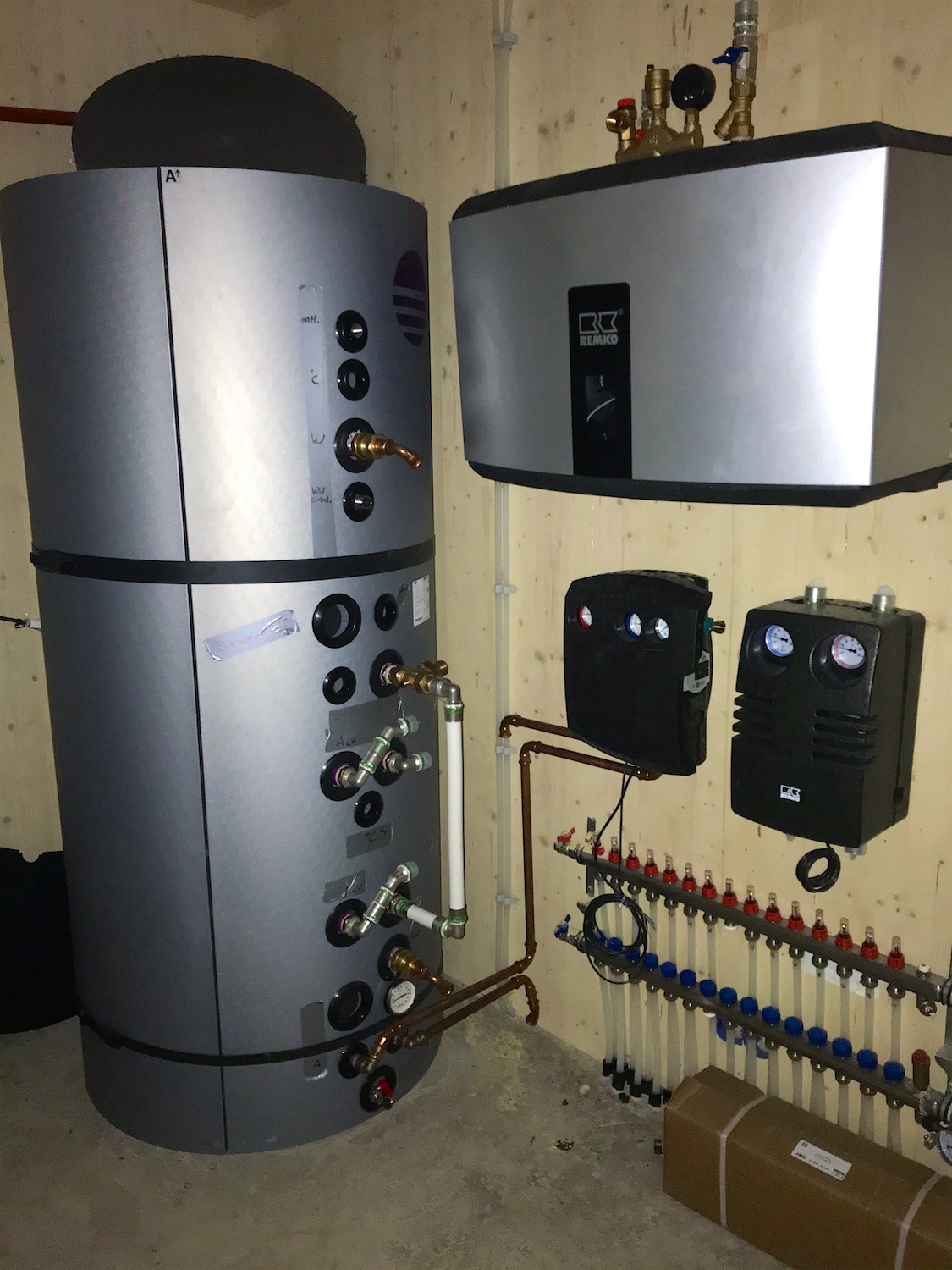

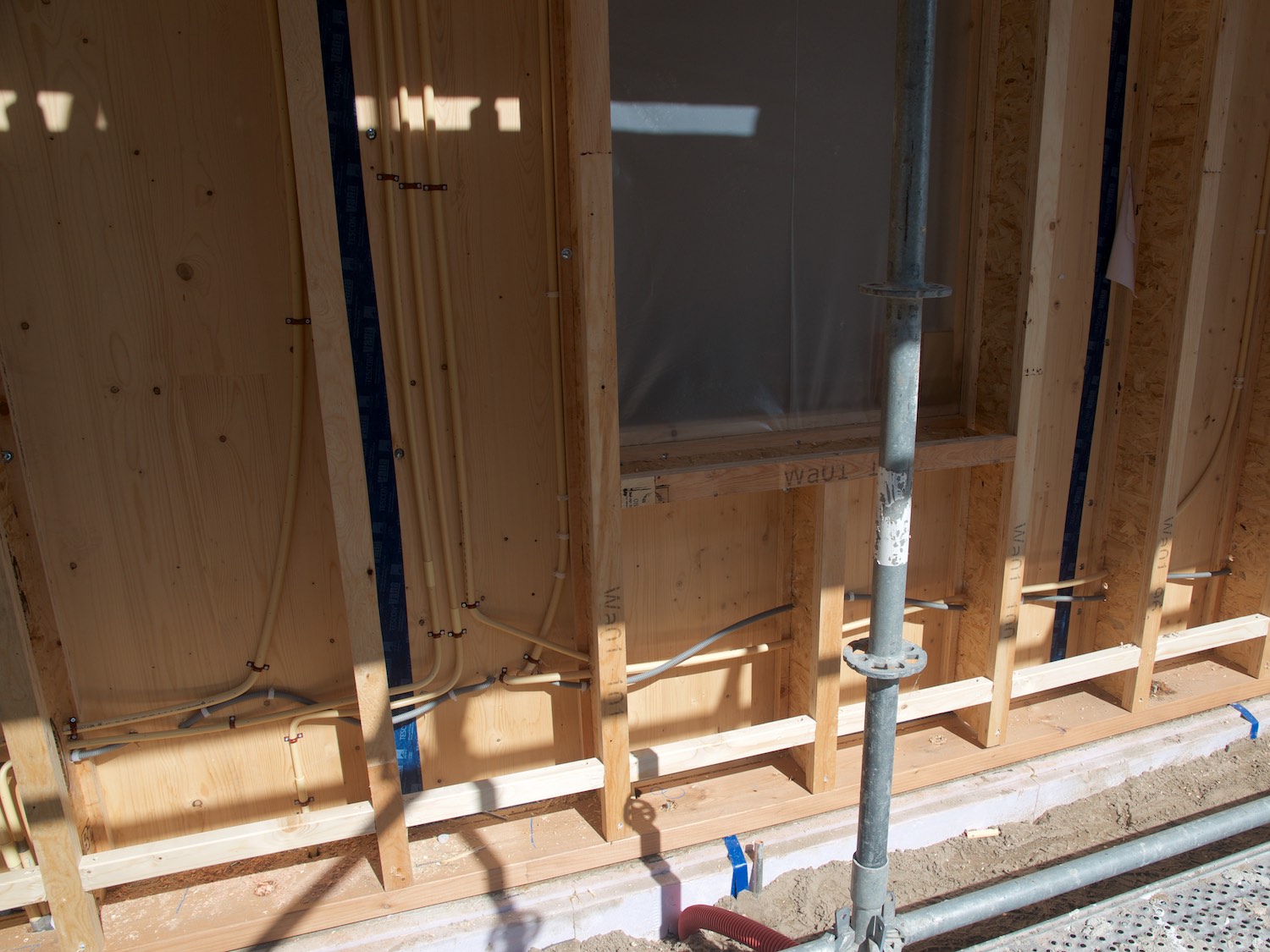

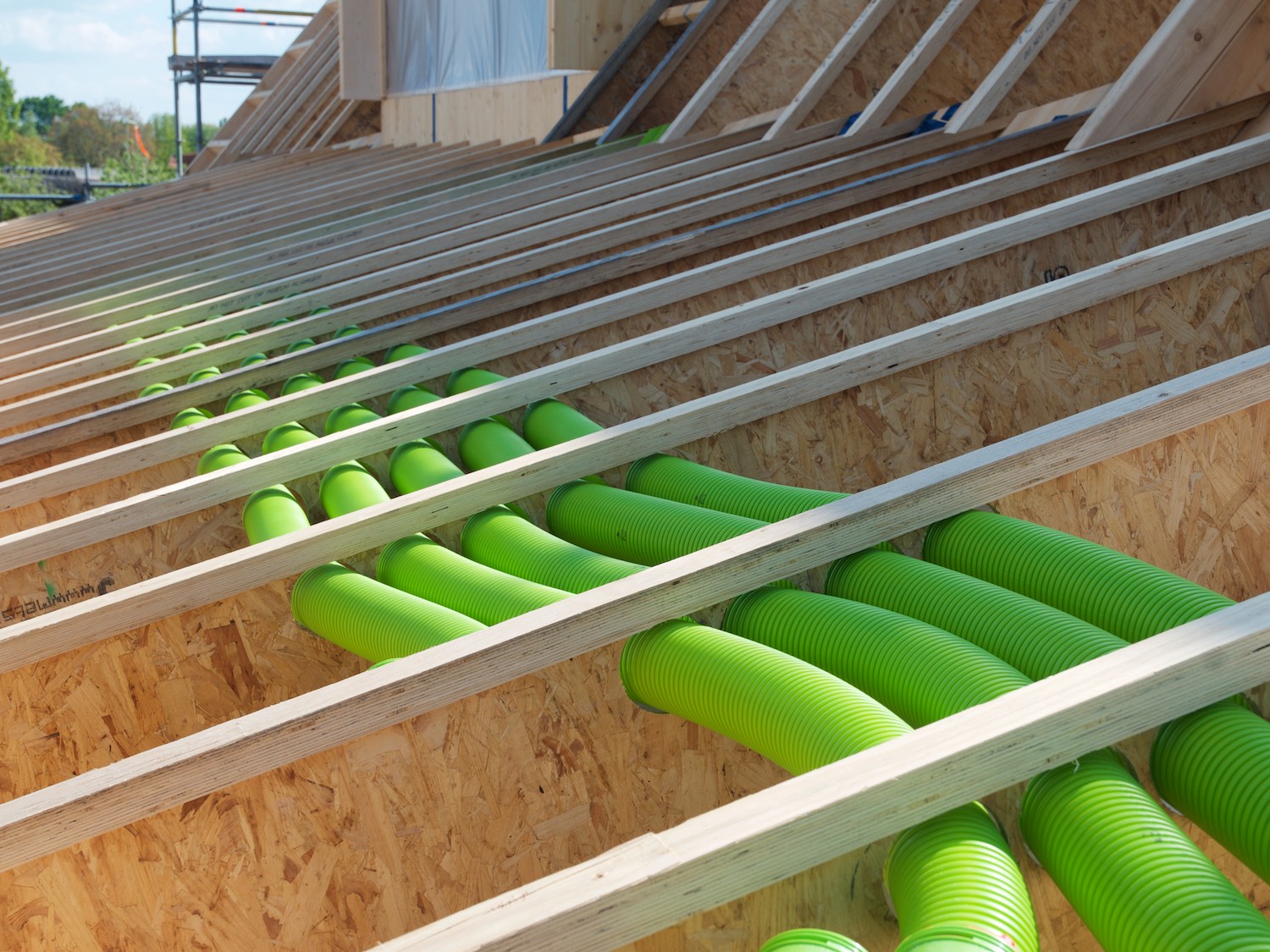

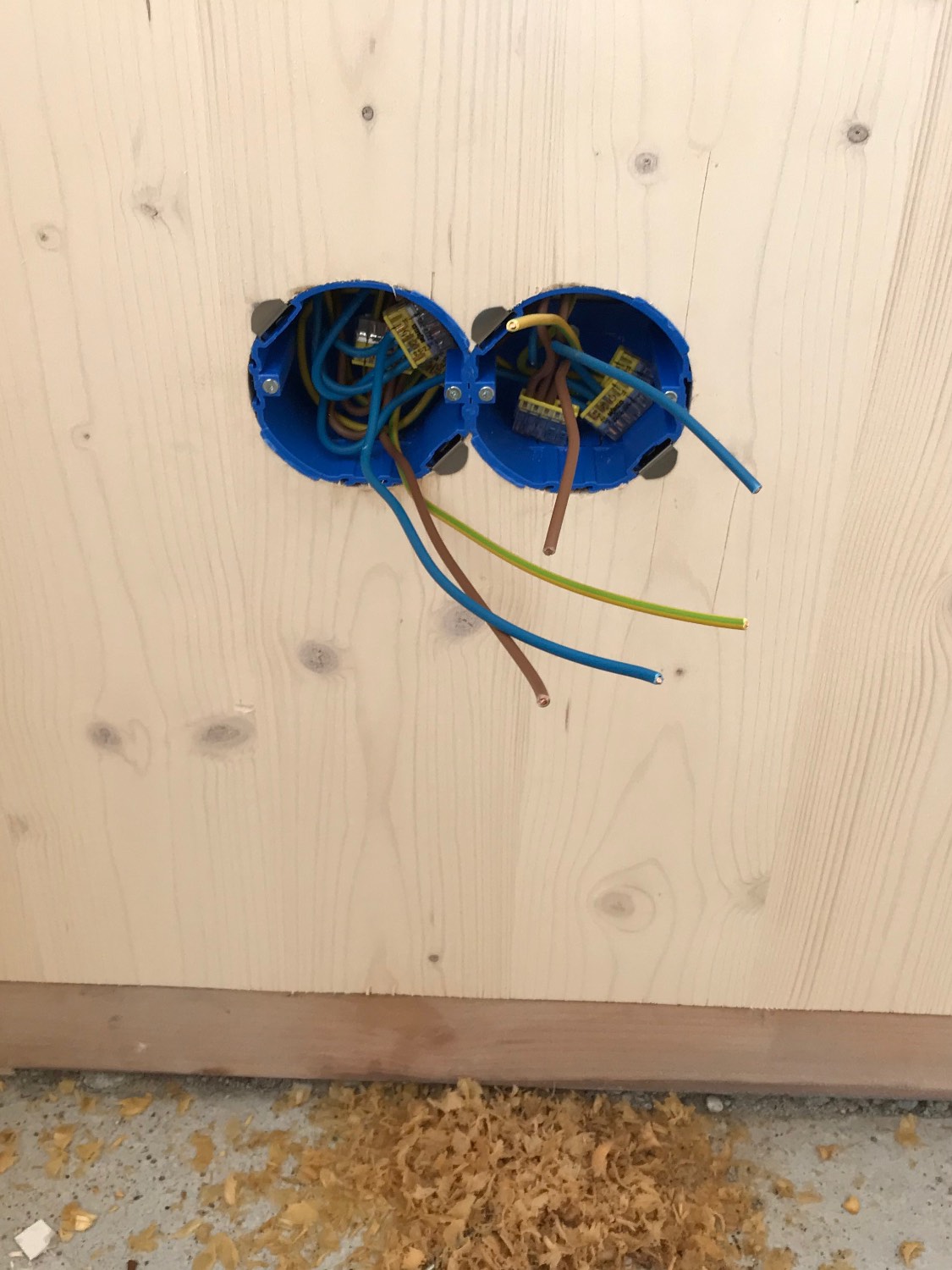

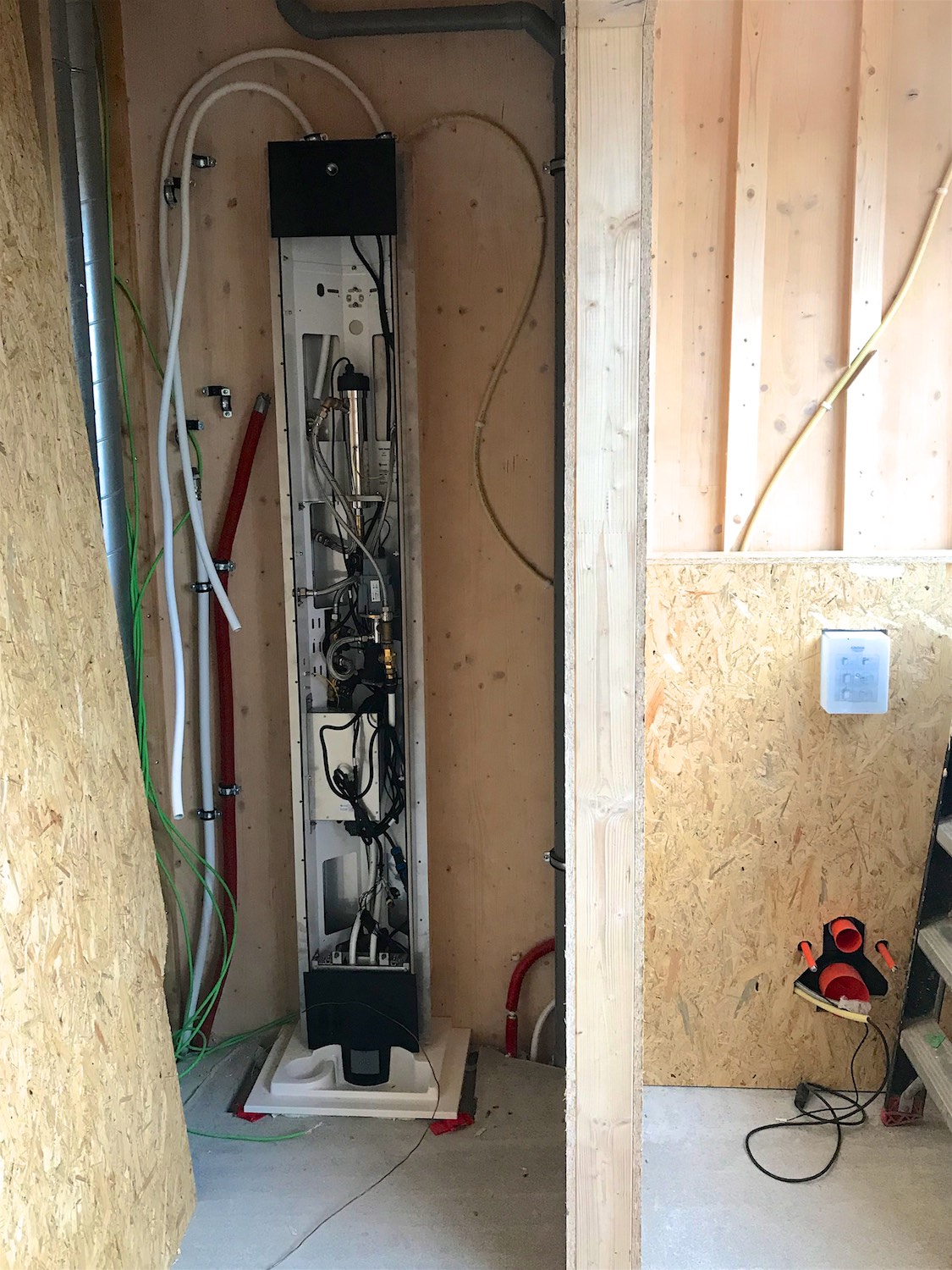

Ondertussen is er ook al het nodige installatiewerk verricht. Omdat de binnenwanden slechts 9 cm dik en van massief hout zijn worden al de pijpen voor electra, domotica, kabel TV en luidsprekers, maar ook de buizen voor de balansventilatie, in de buitenwanden geplaatst. Op die manier krijg je binnen nauwelijks opbouwwerk in het zicht. Centraal in het huis loopt een soort onzichtbaar kanaal waardoor o.a. de rioleringsbuis naar beneden gaat.

Installatie%20en%20wandopbouw%20002
Klik op foto voor meer
Installatie%20en%20wandopbouw%20001
Klik op foto voor meer
4 mei 2020

Wandopbouw

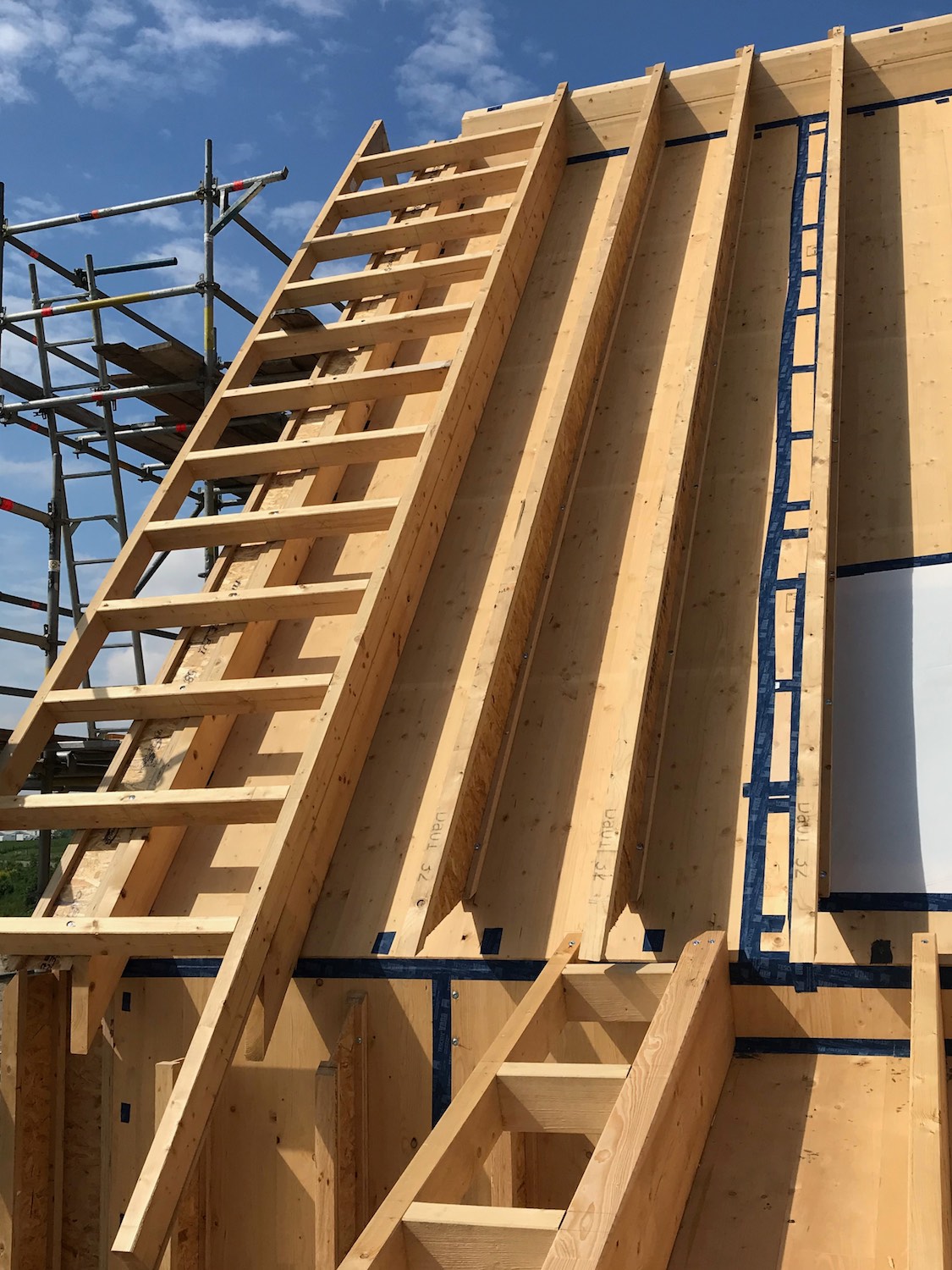

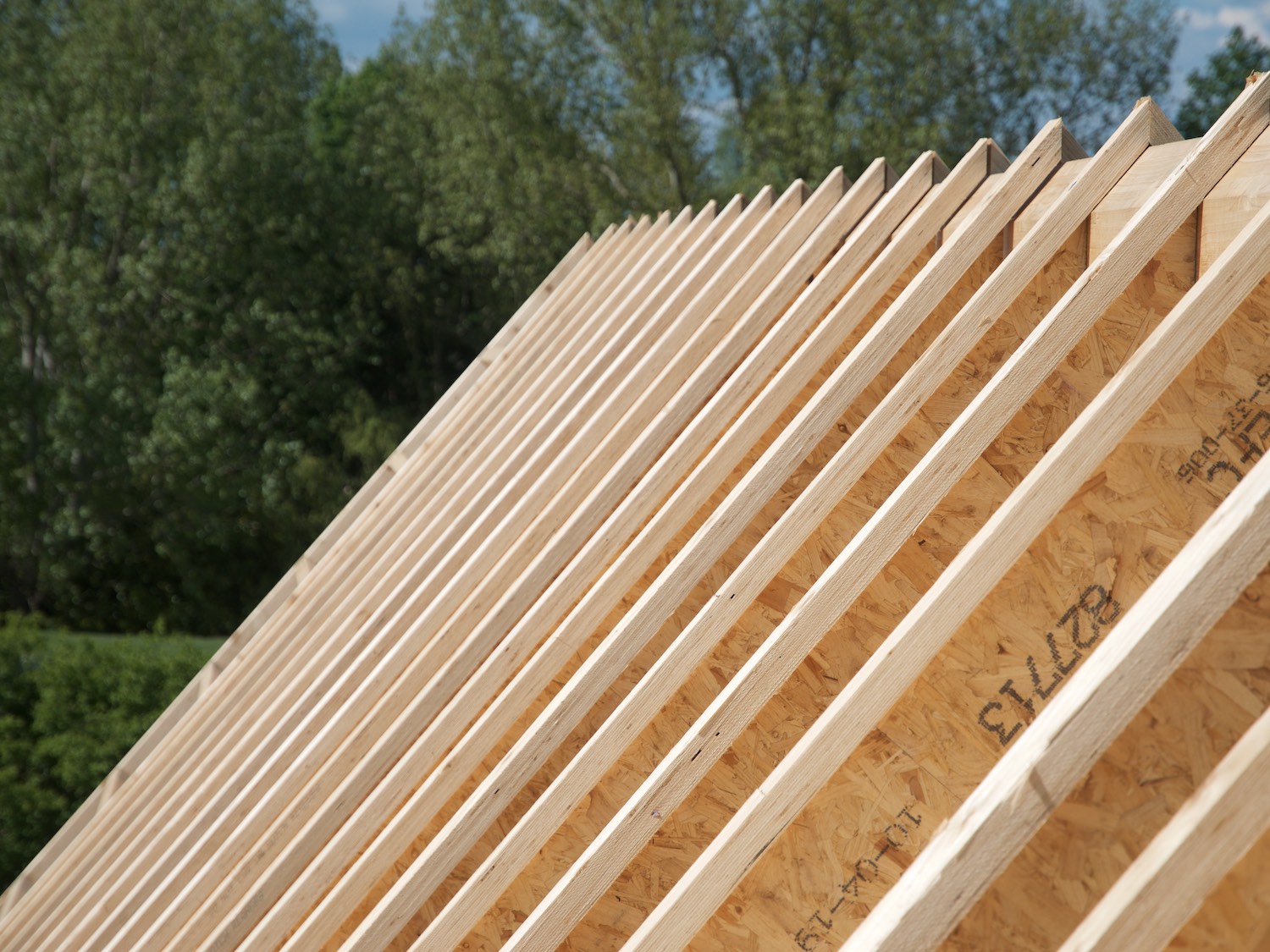

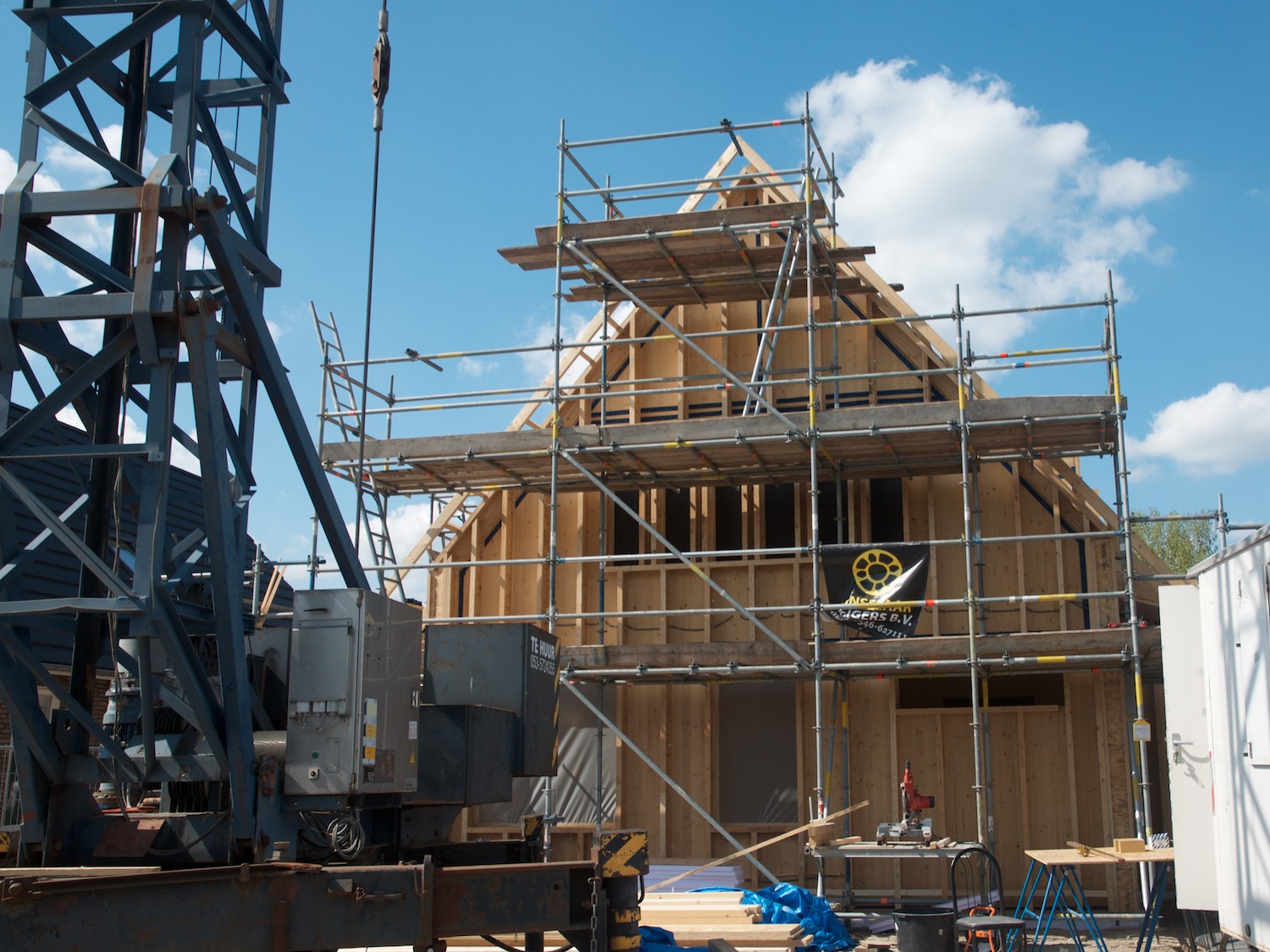

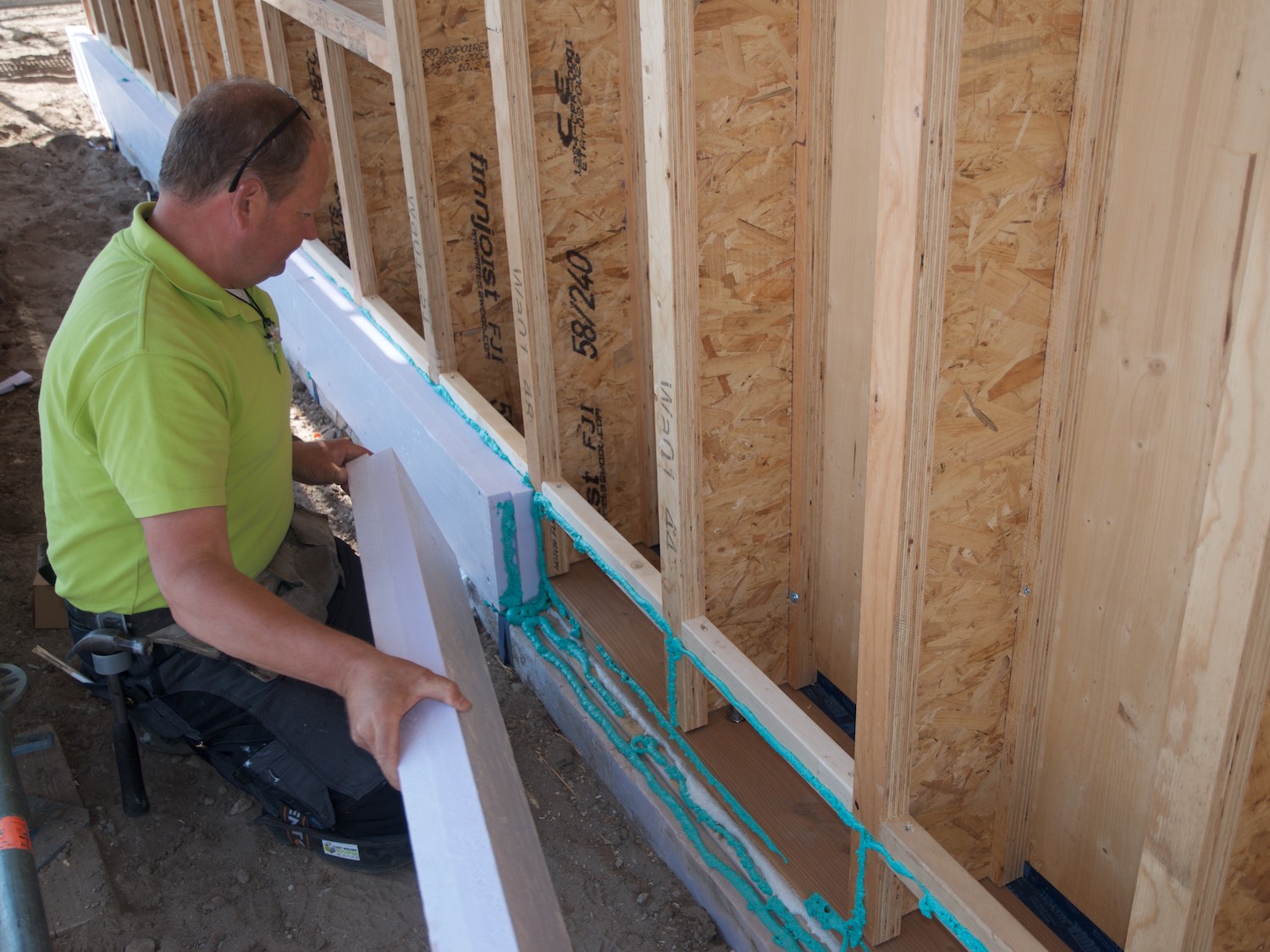

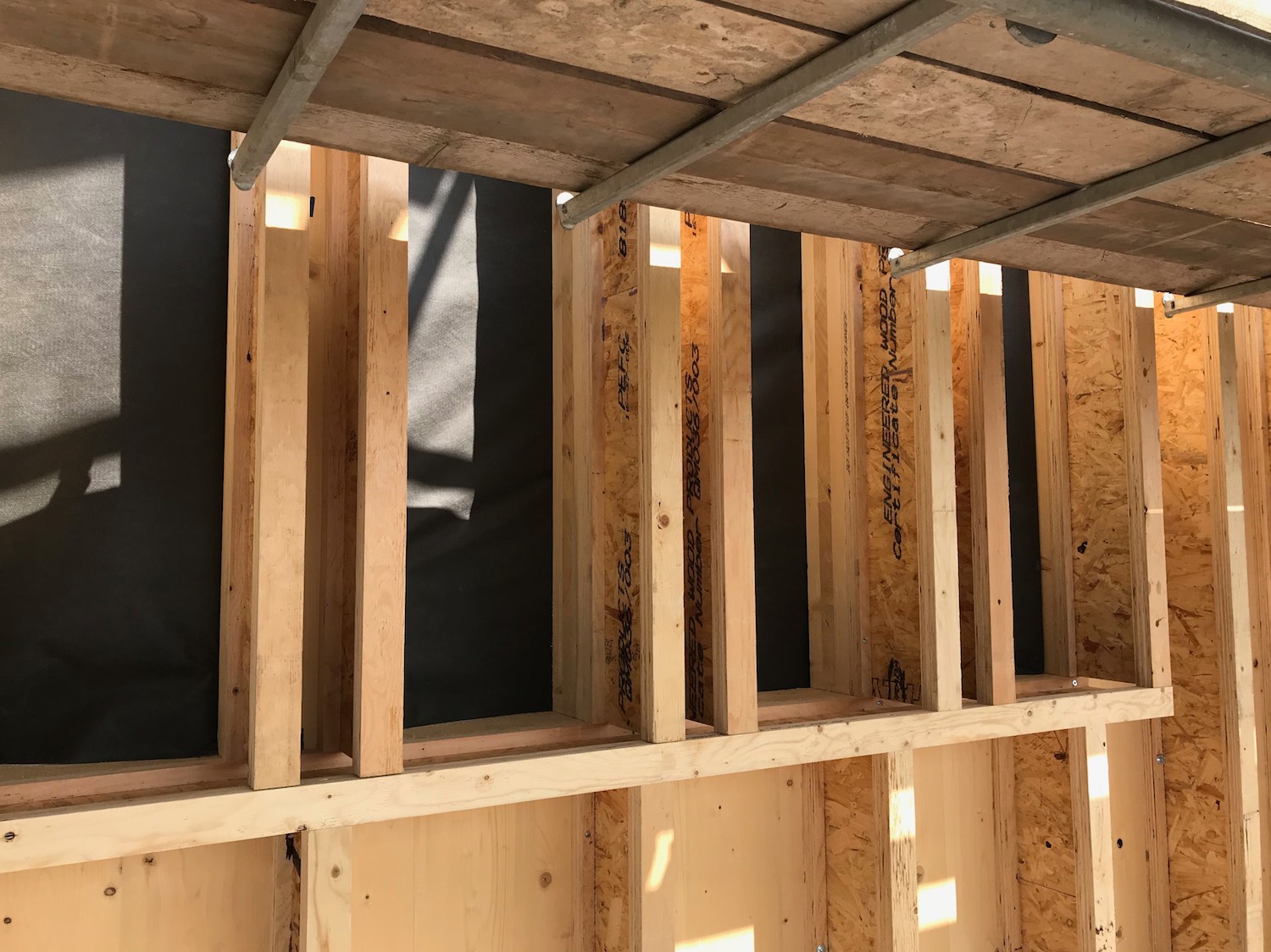

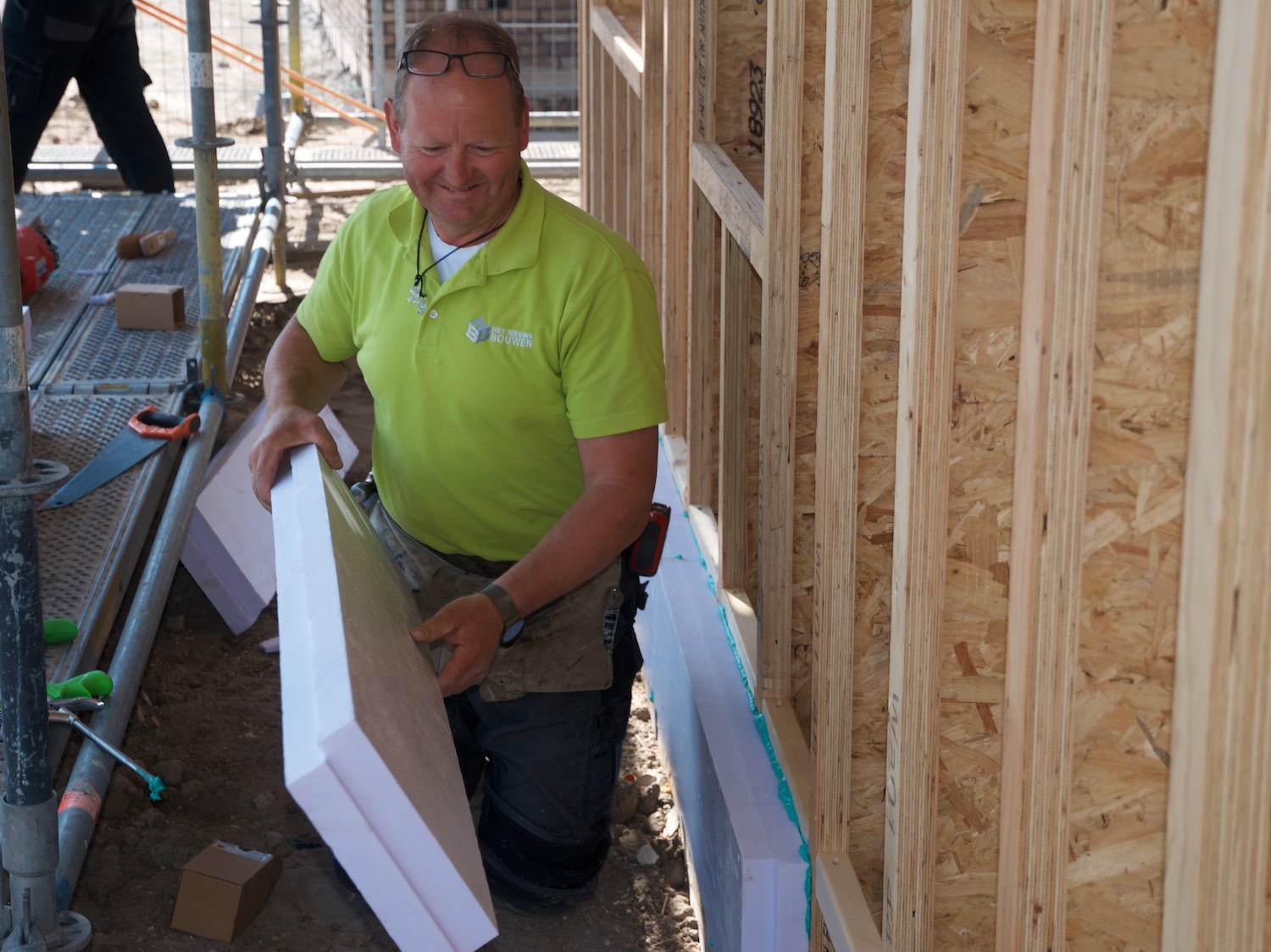

Er is weer veel gebeurd; dakplaten gelegd, buitenwanden en dak voorzien van Finnjoist I- liggers. De ruimte die daardoor ontstaat wordt later gevuld met houtwol om zo zeer hoge isolatiewaarden te krijgen. Bert Heerbaart, onze aannemer, begeleider, opzichter, uitvoerder, klankbord, steun en toeverlaat, brengt de onderste rij isolatie aan (waterproof). Daarboven komen platen uit FSC hout die nog het meest op zachtboard lijken.

Installatie foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image

Wandopbouw foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
25 april 2020

Filmpje van het plaatsen van de nokgording

CLT%20menubalk
25 april 2020

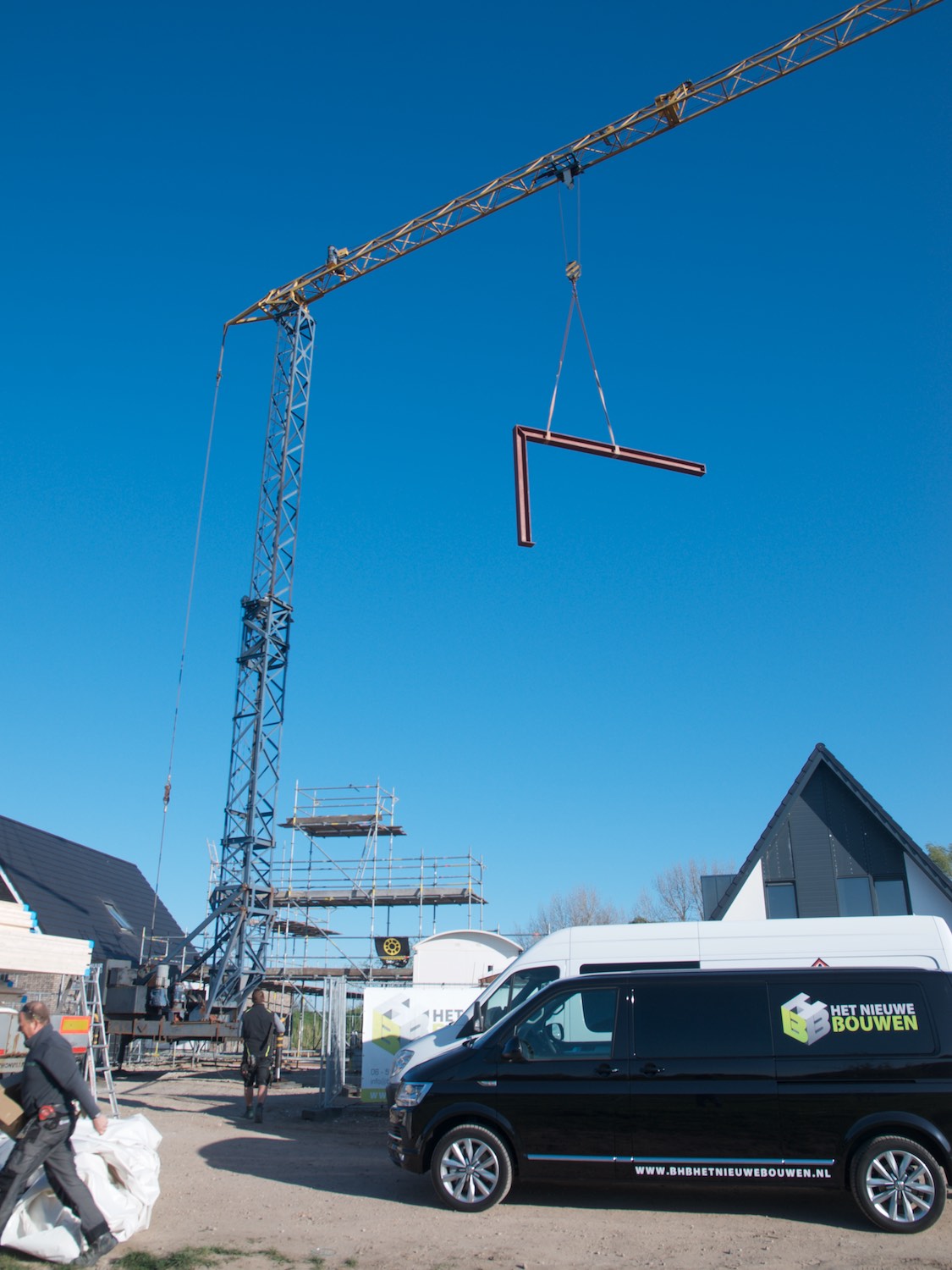

Opzetten woning

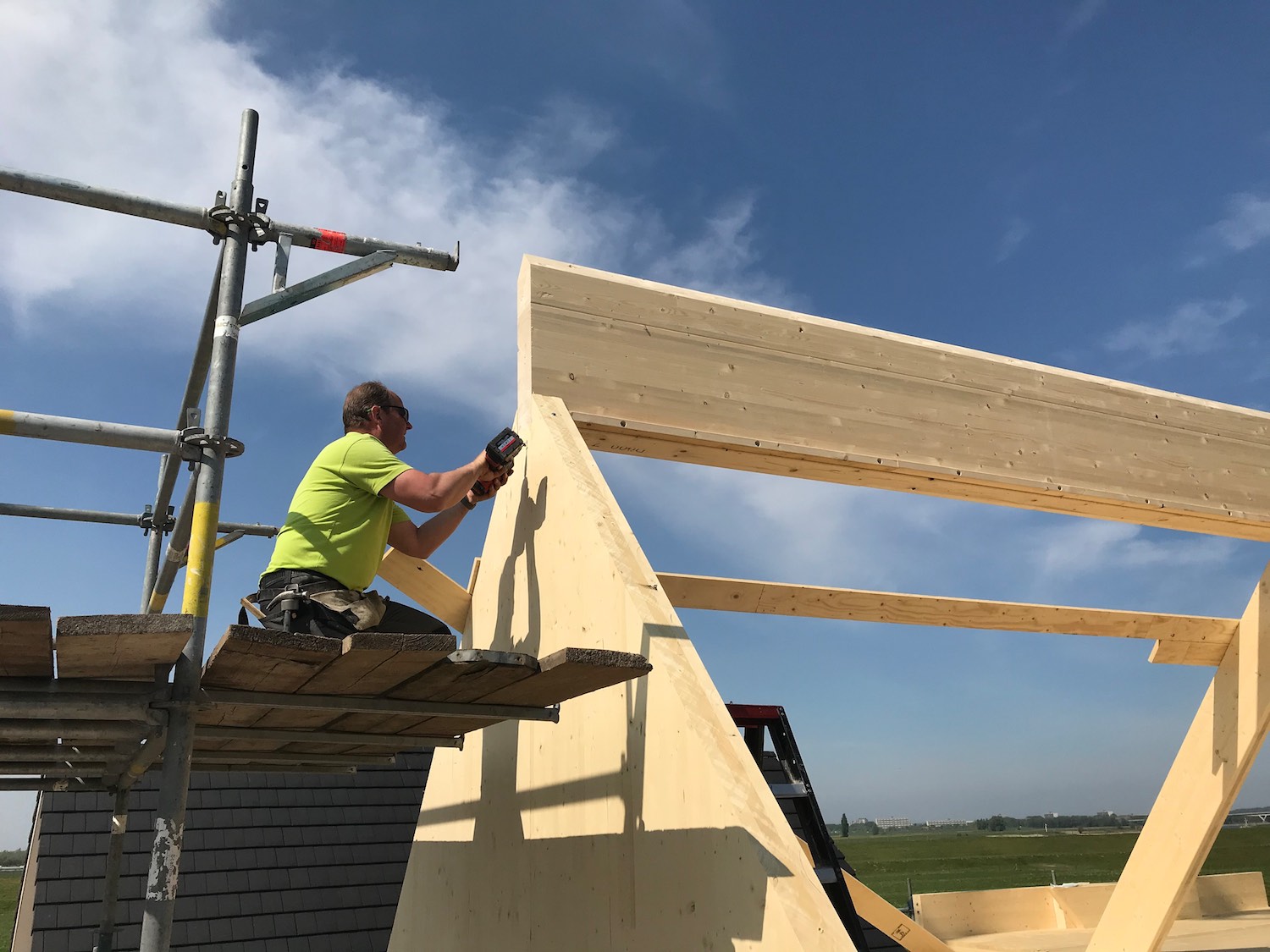

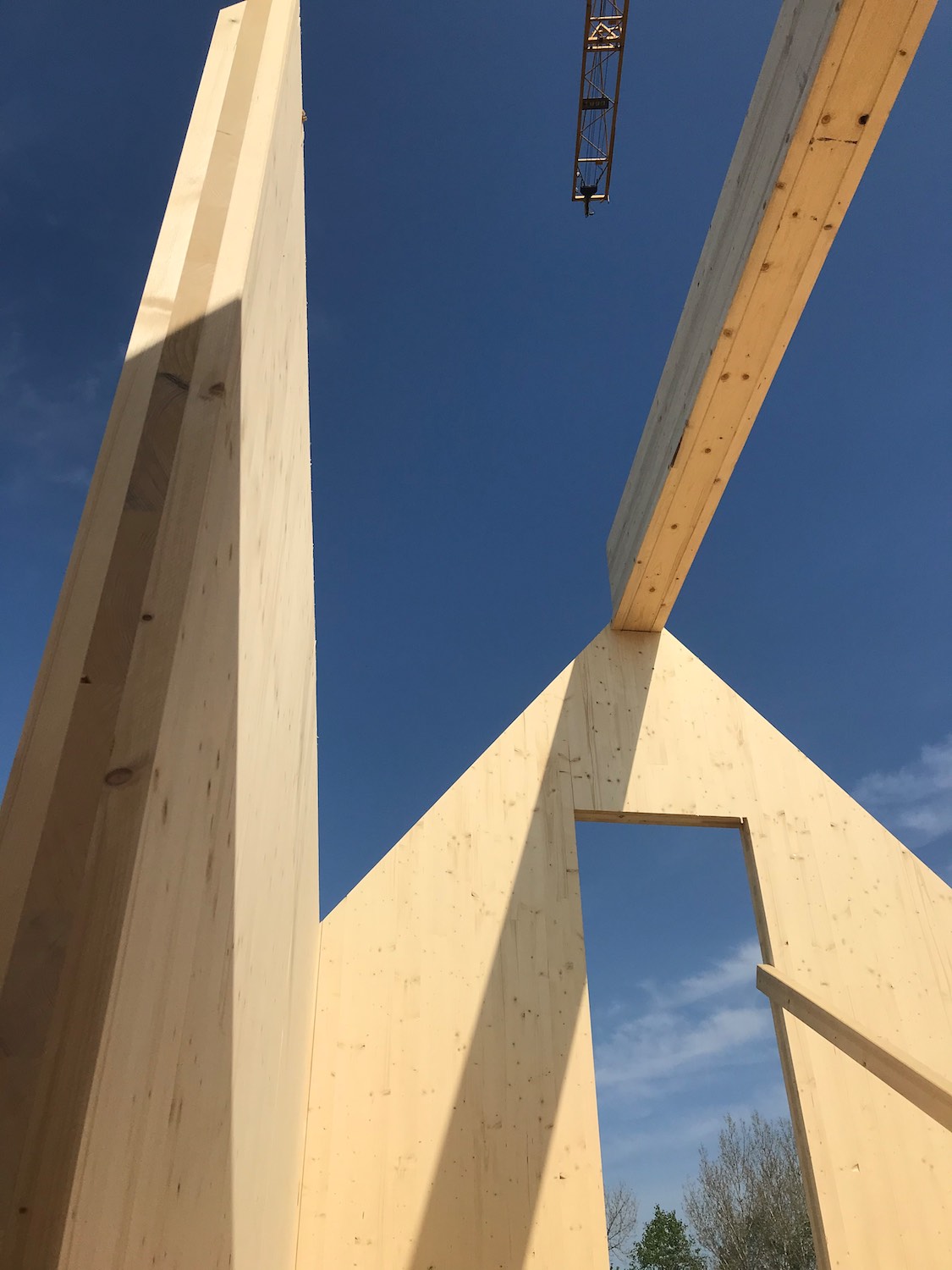

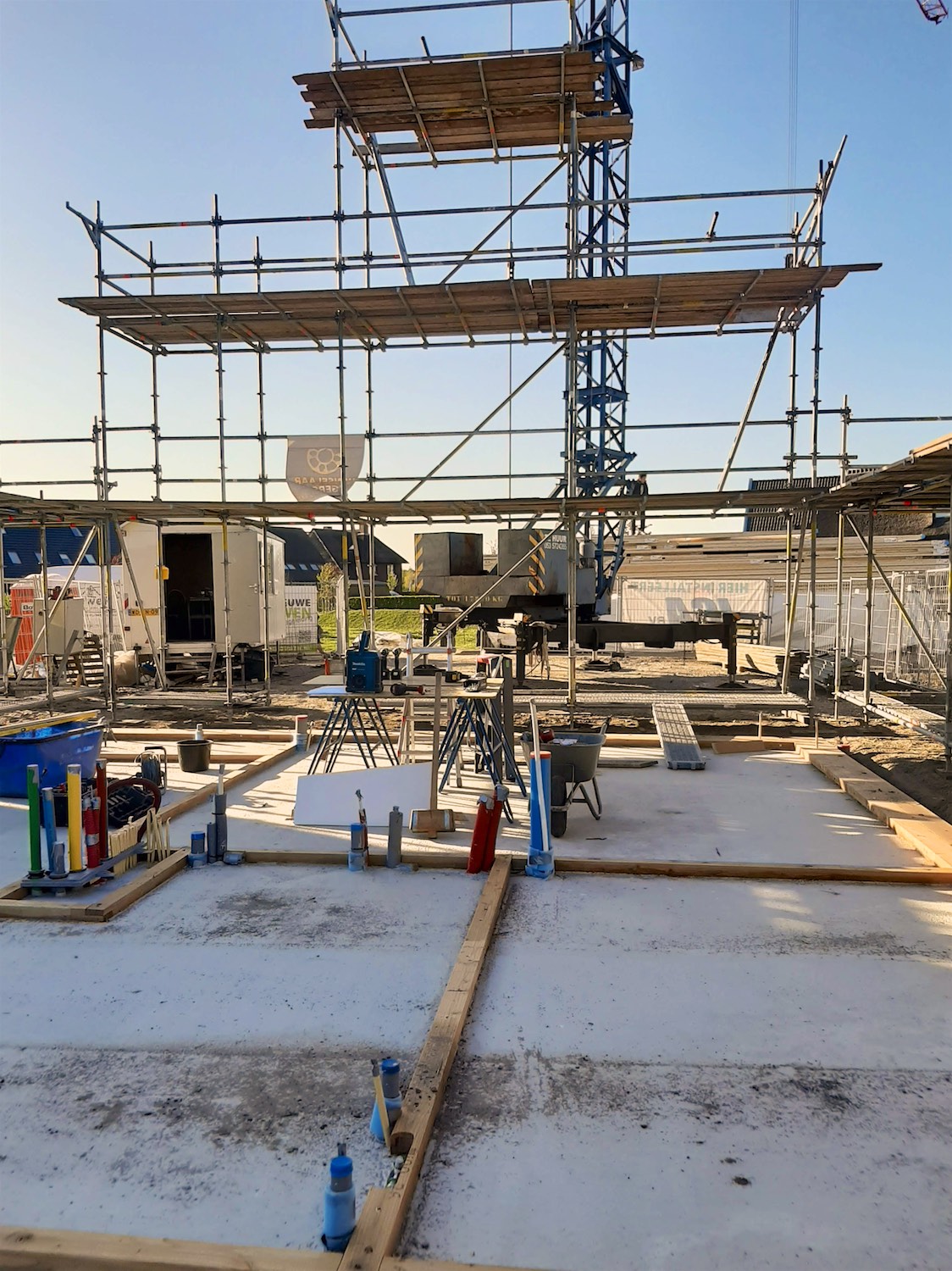

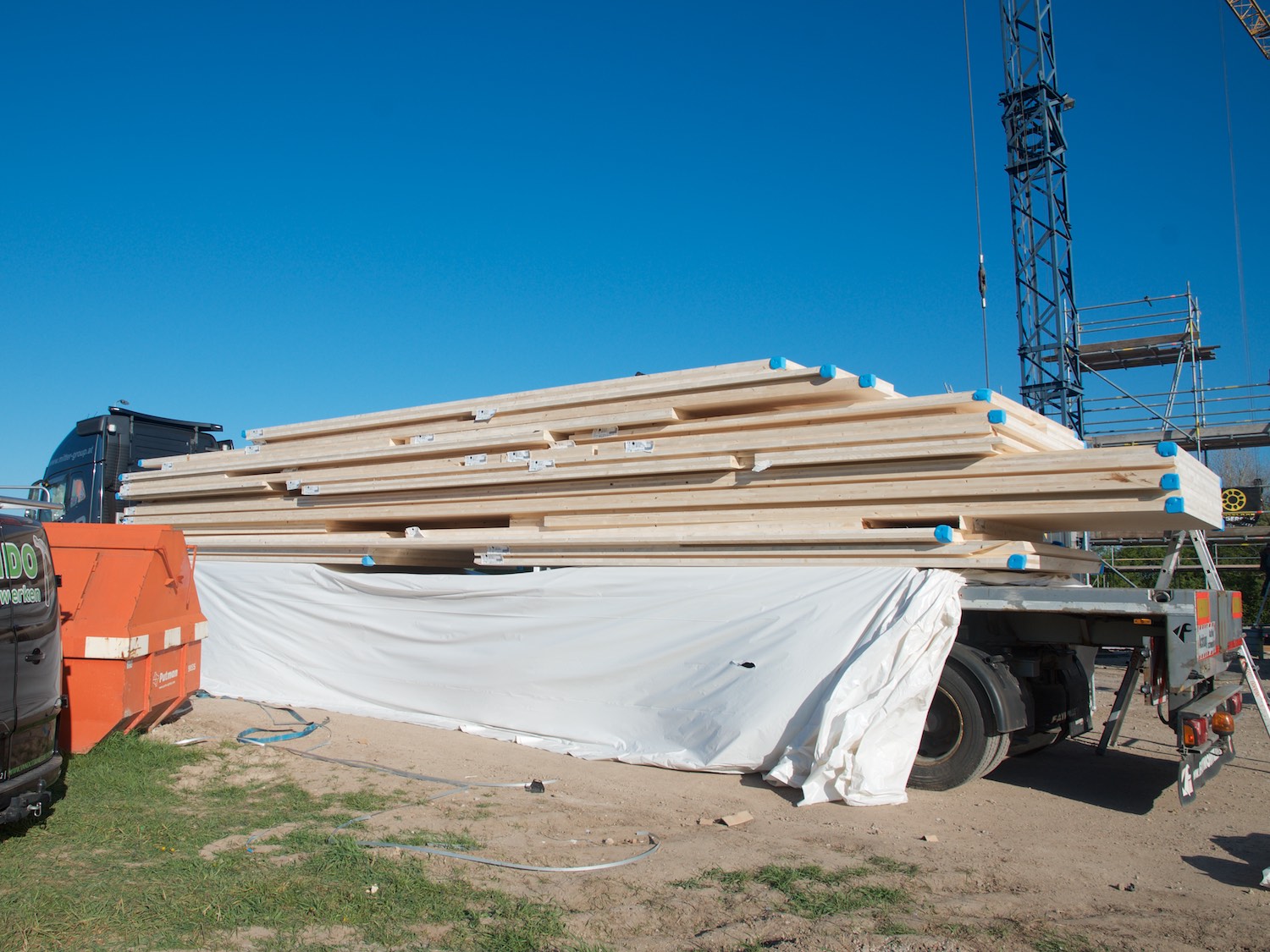

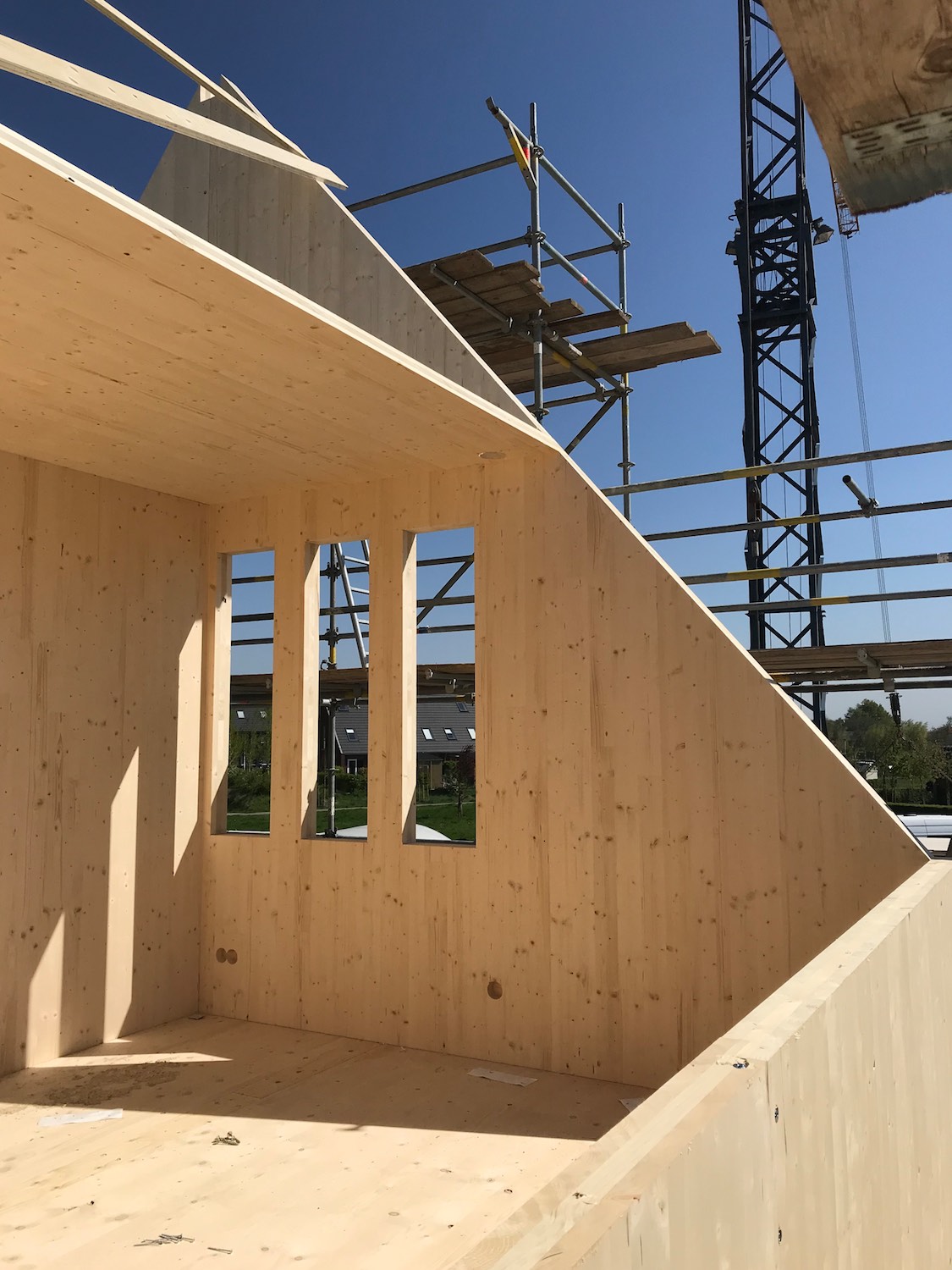

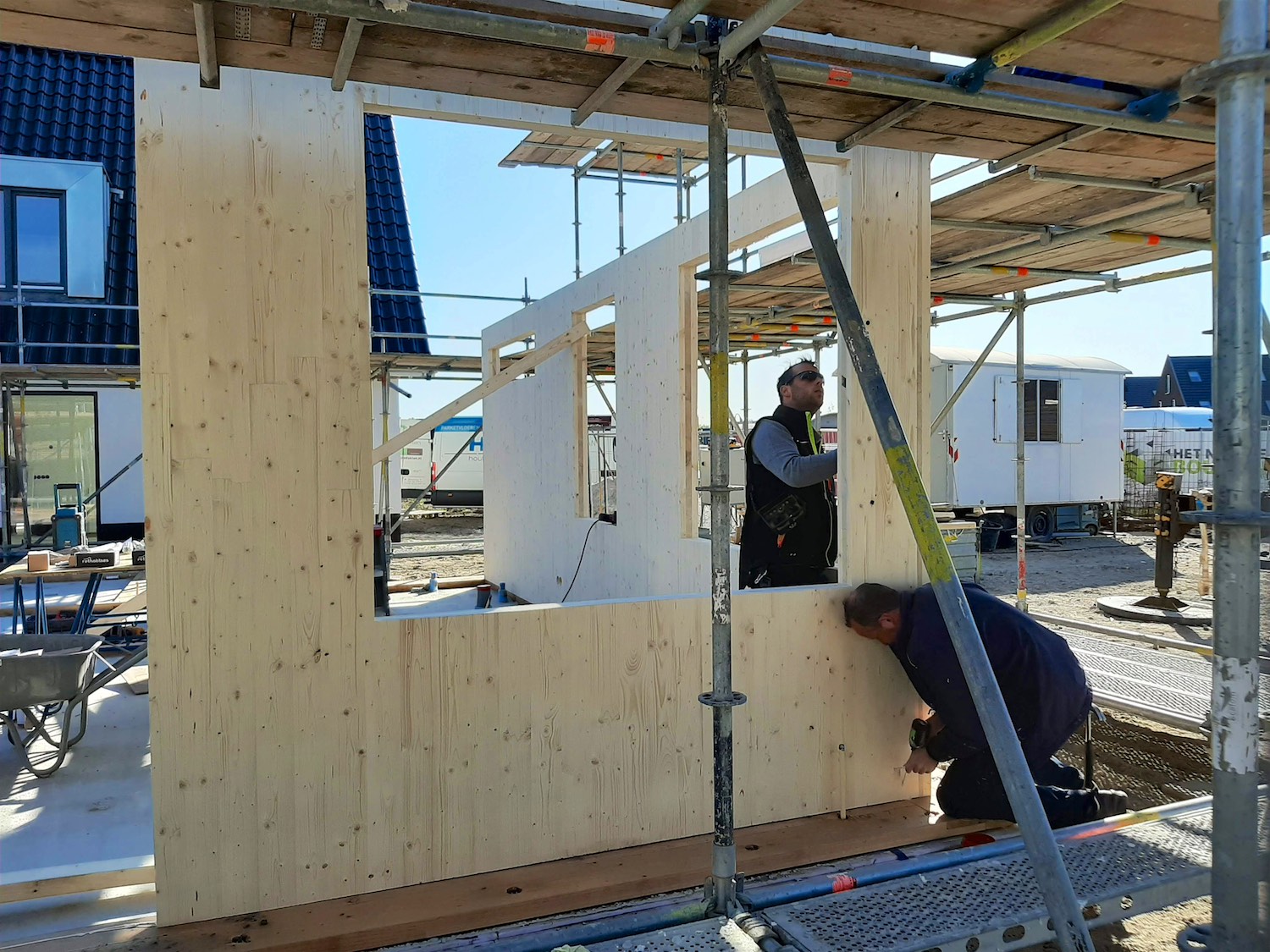

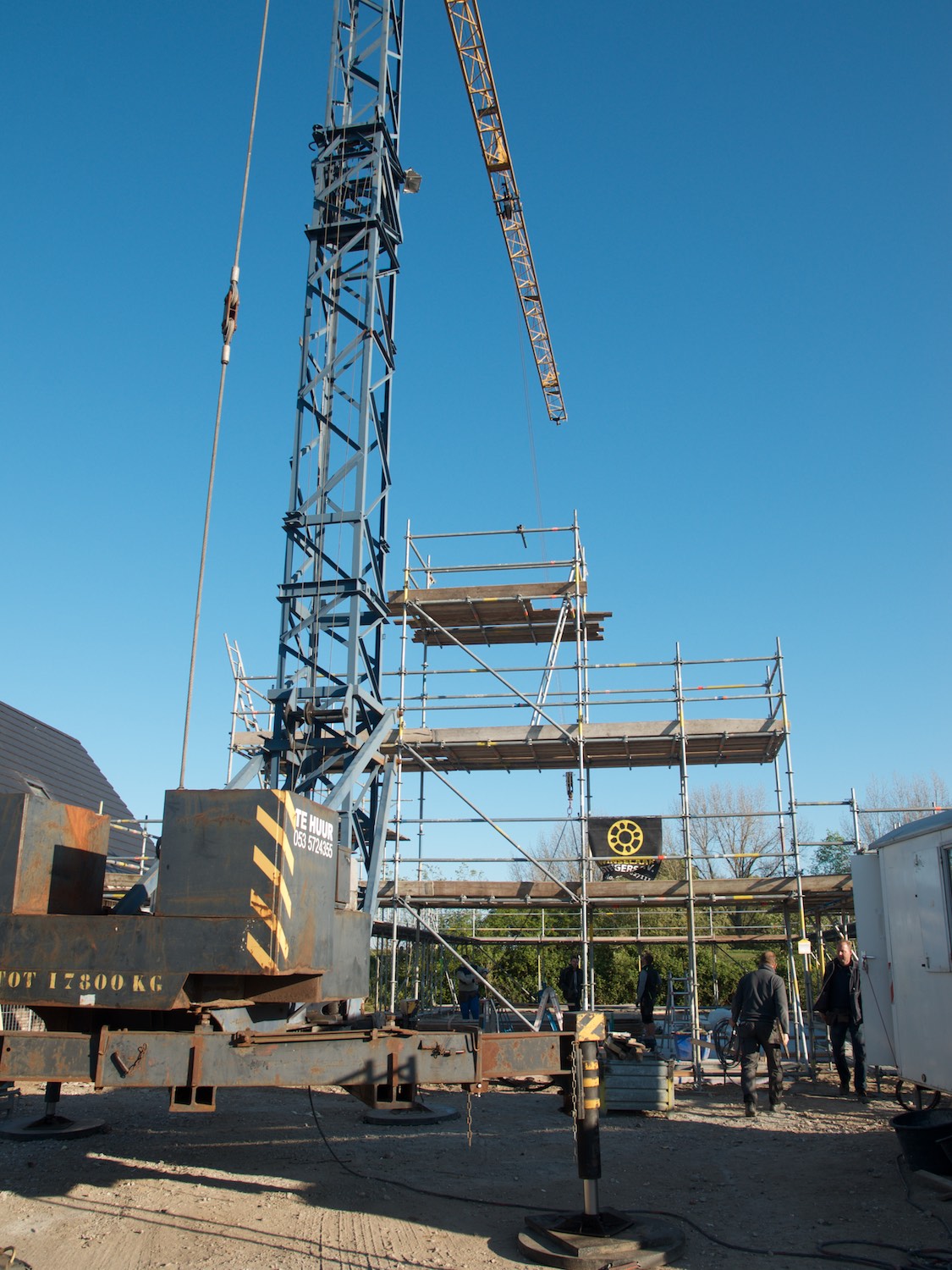

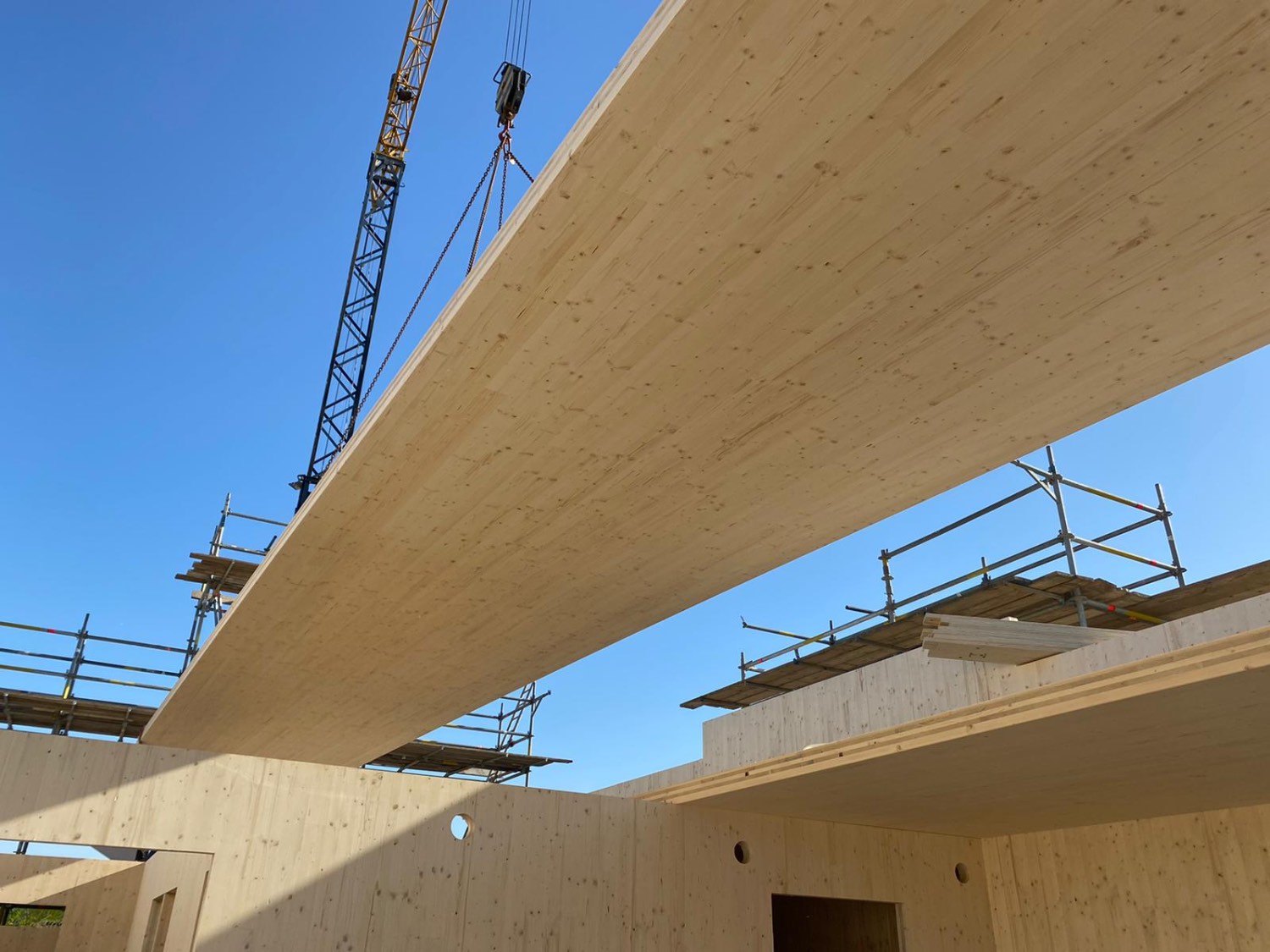

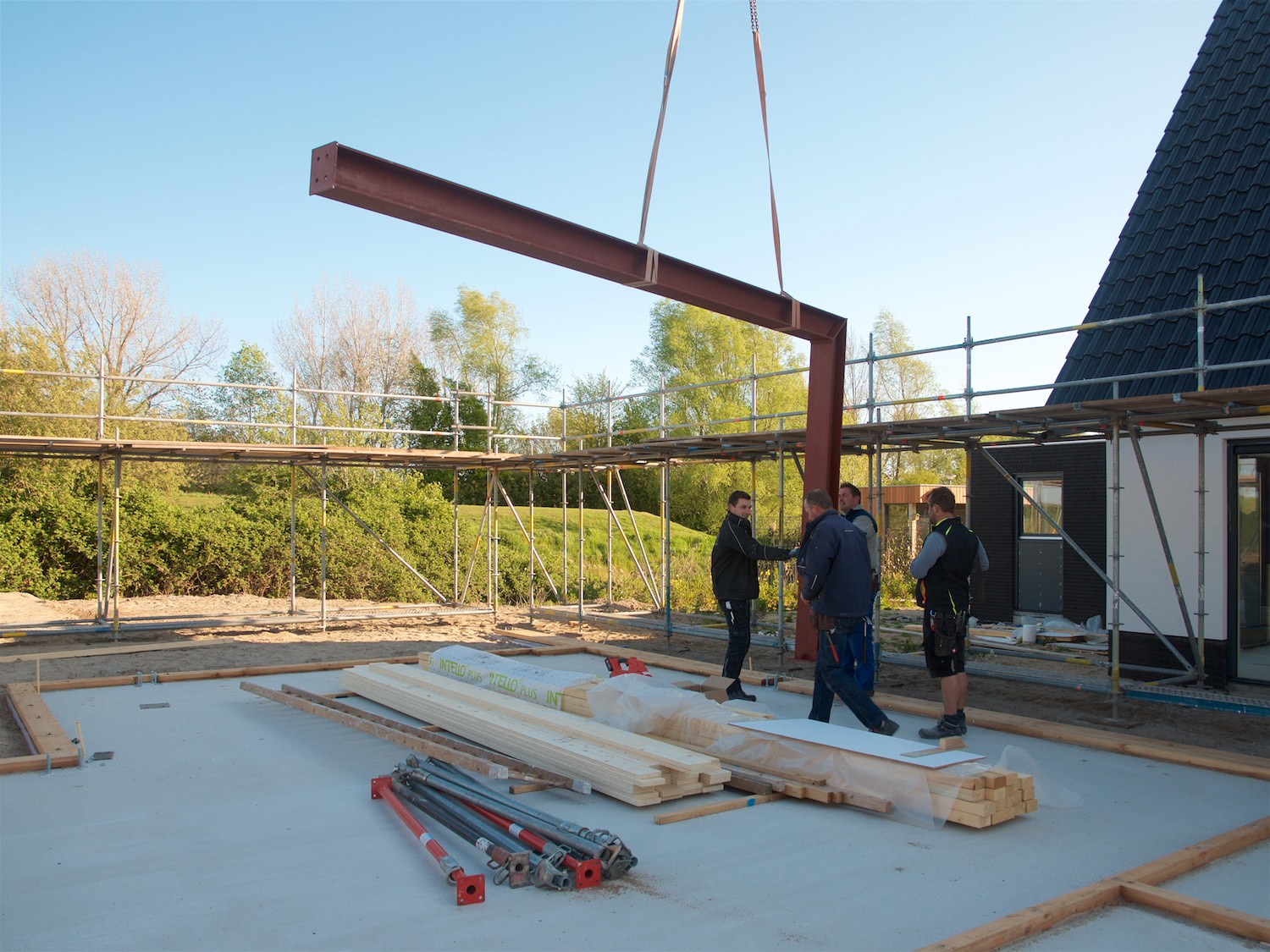

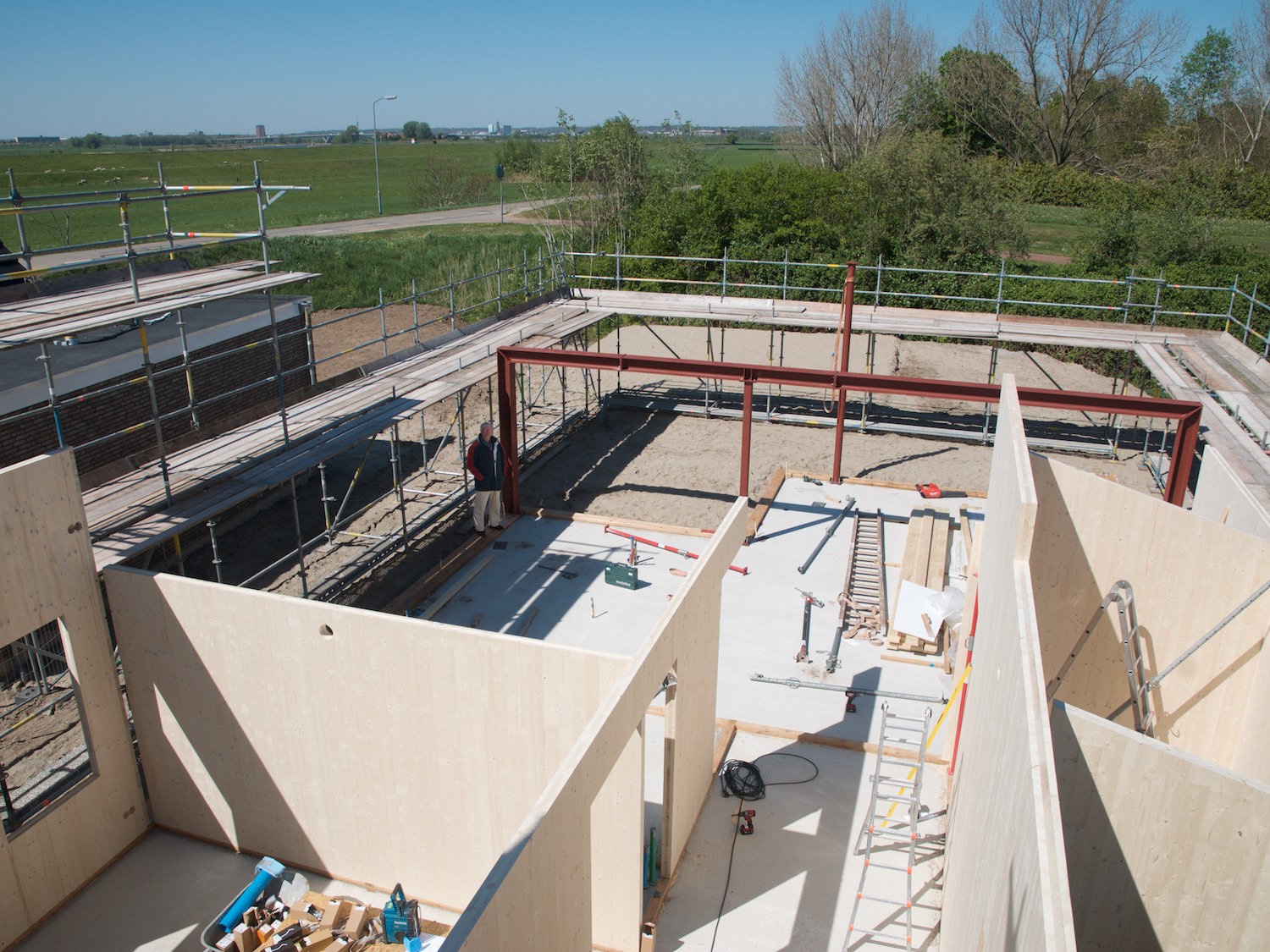

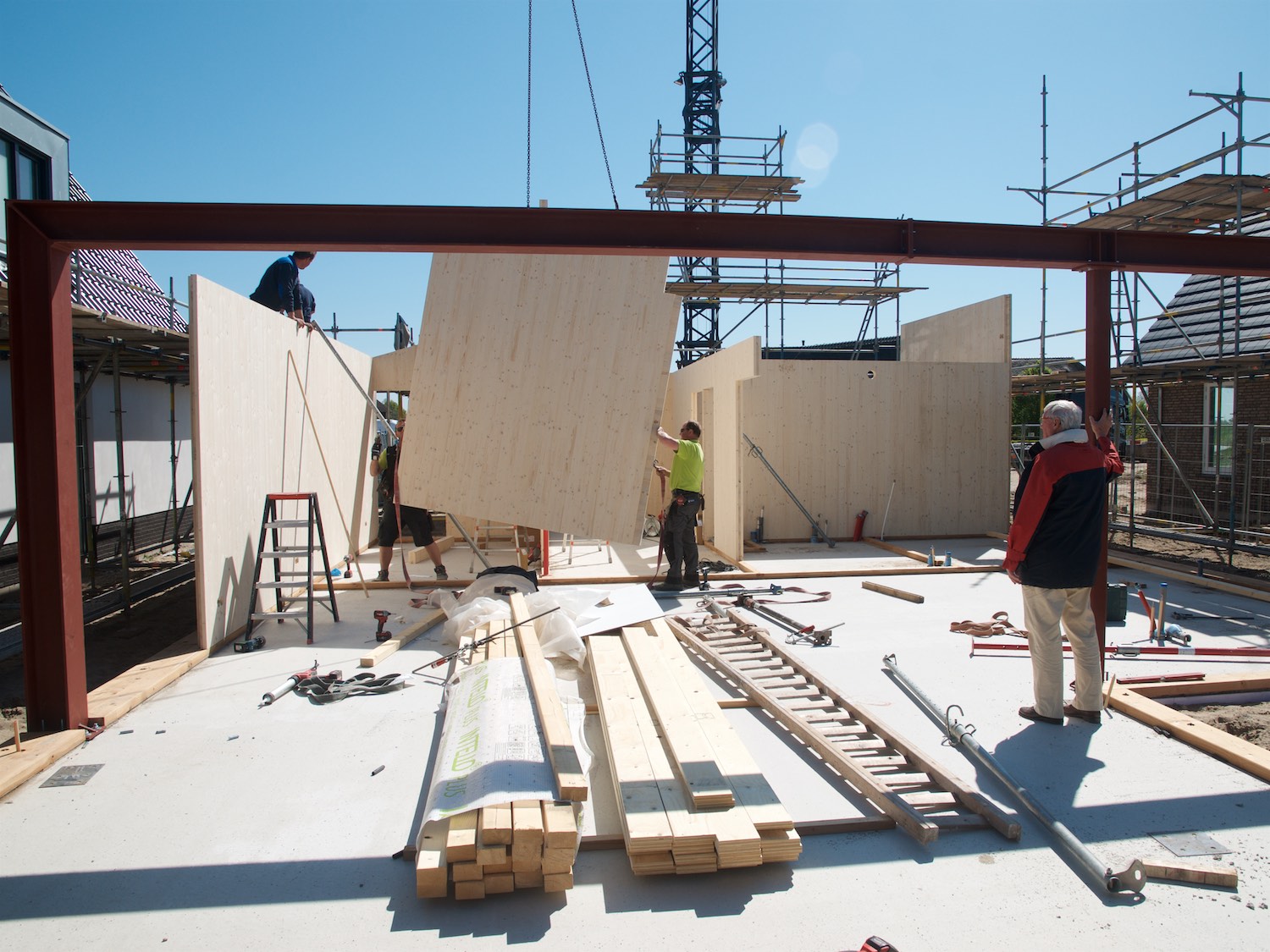

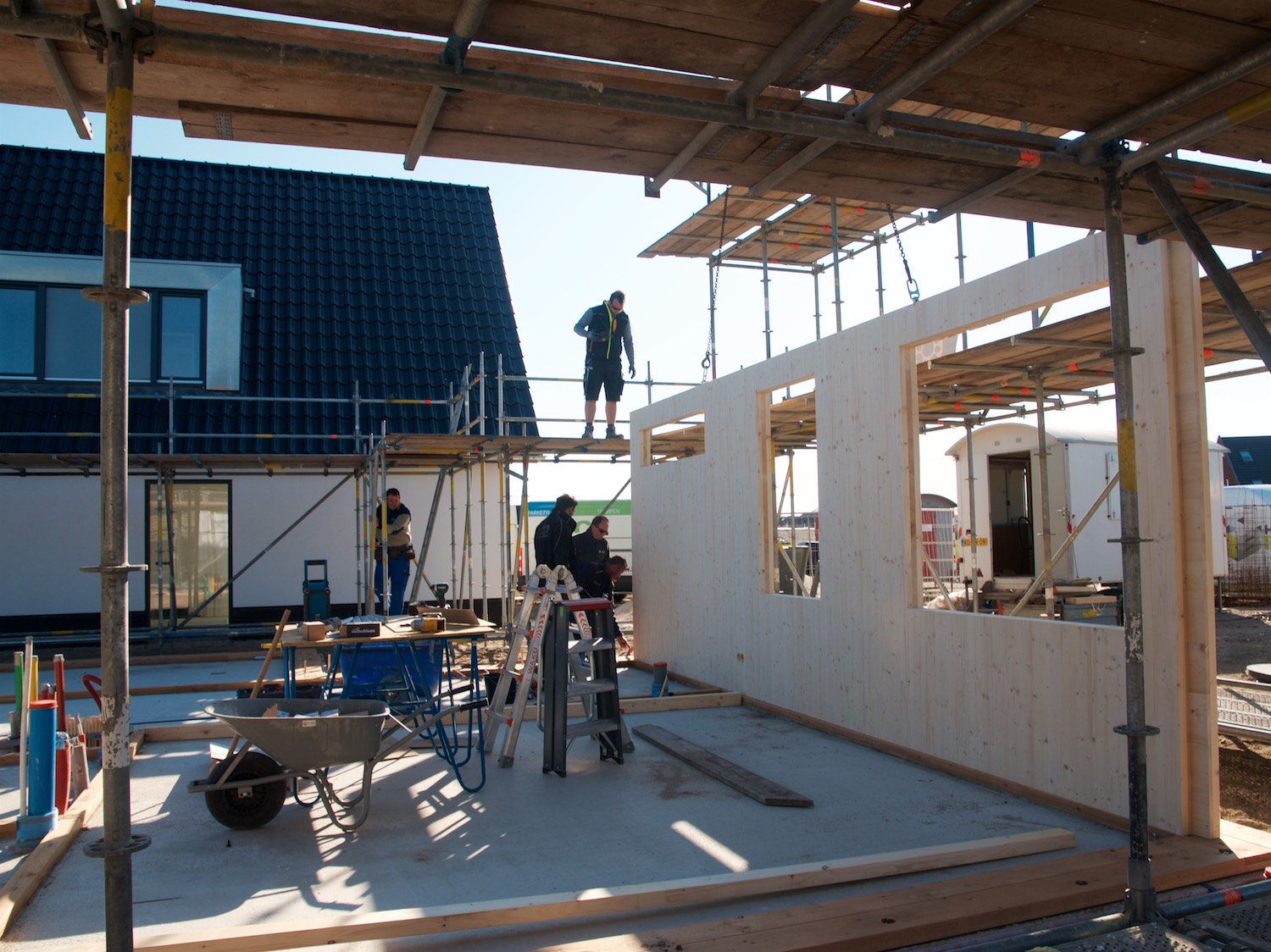

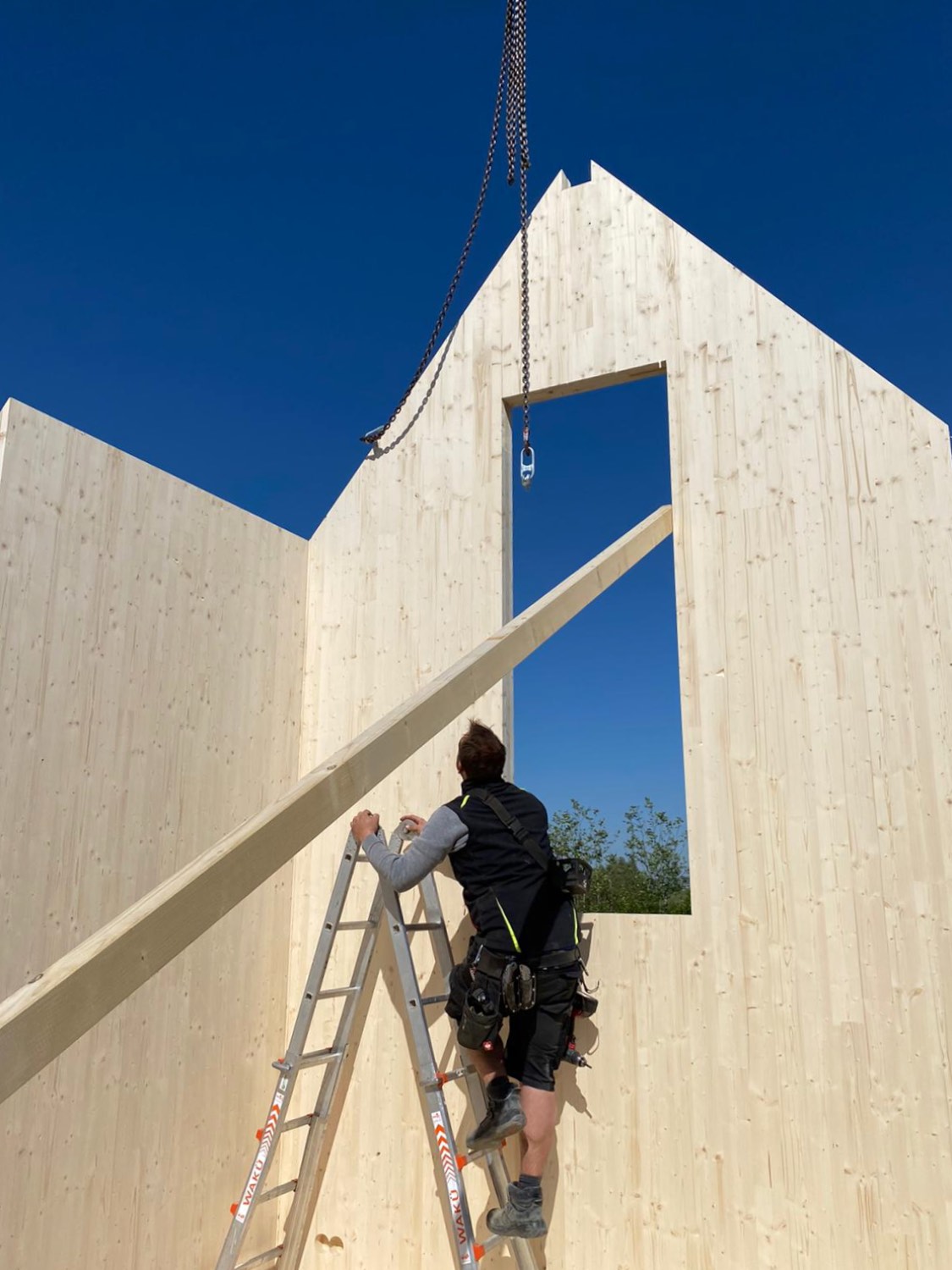

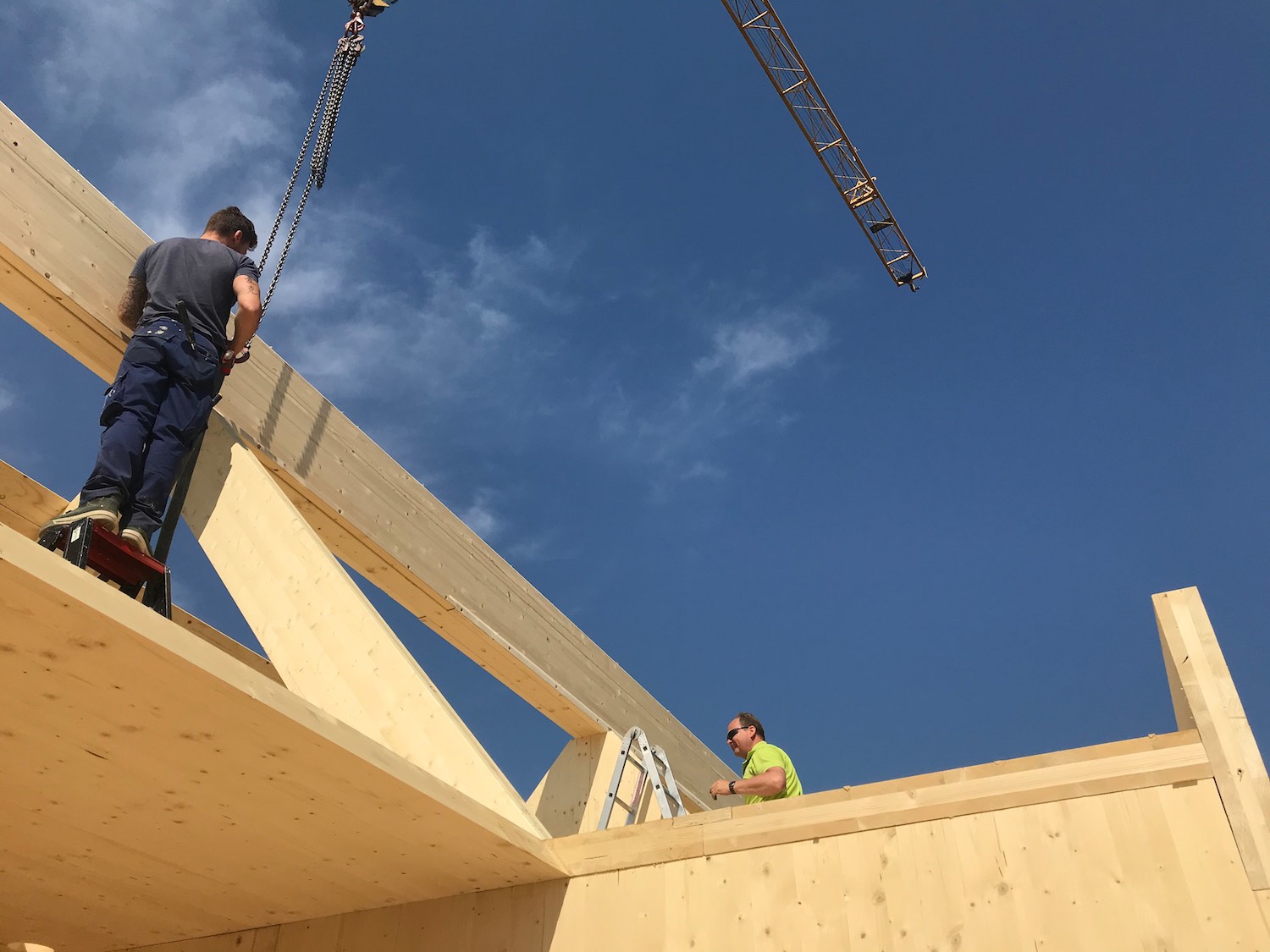

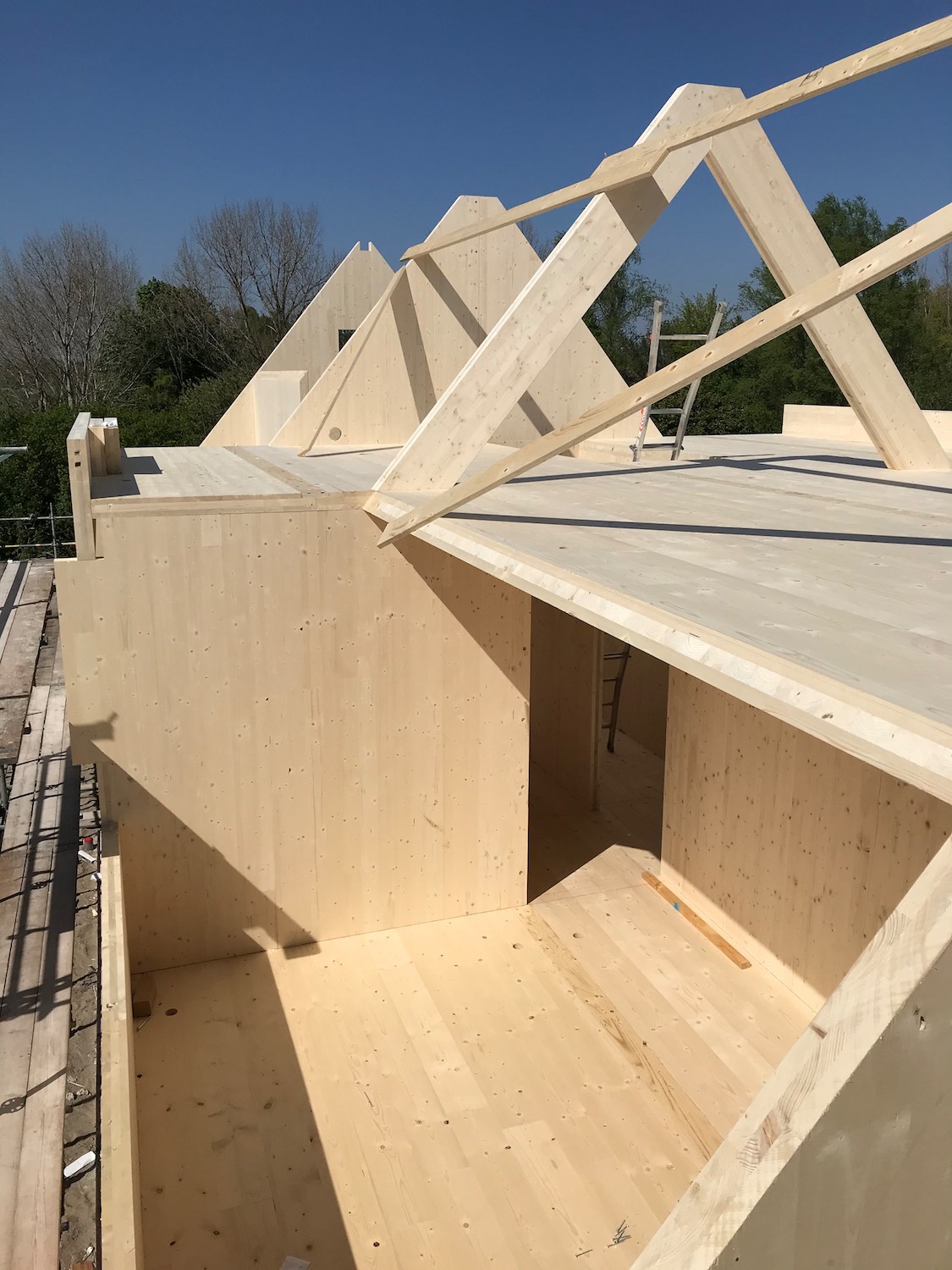

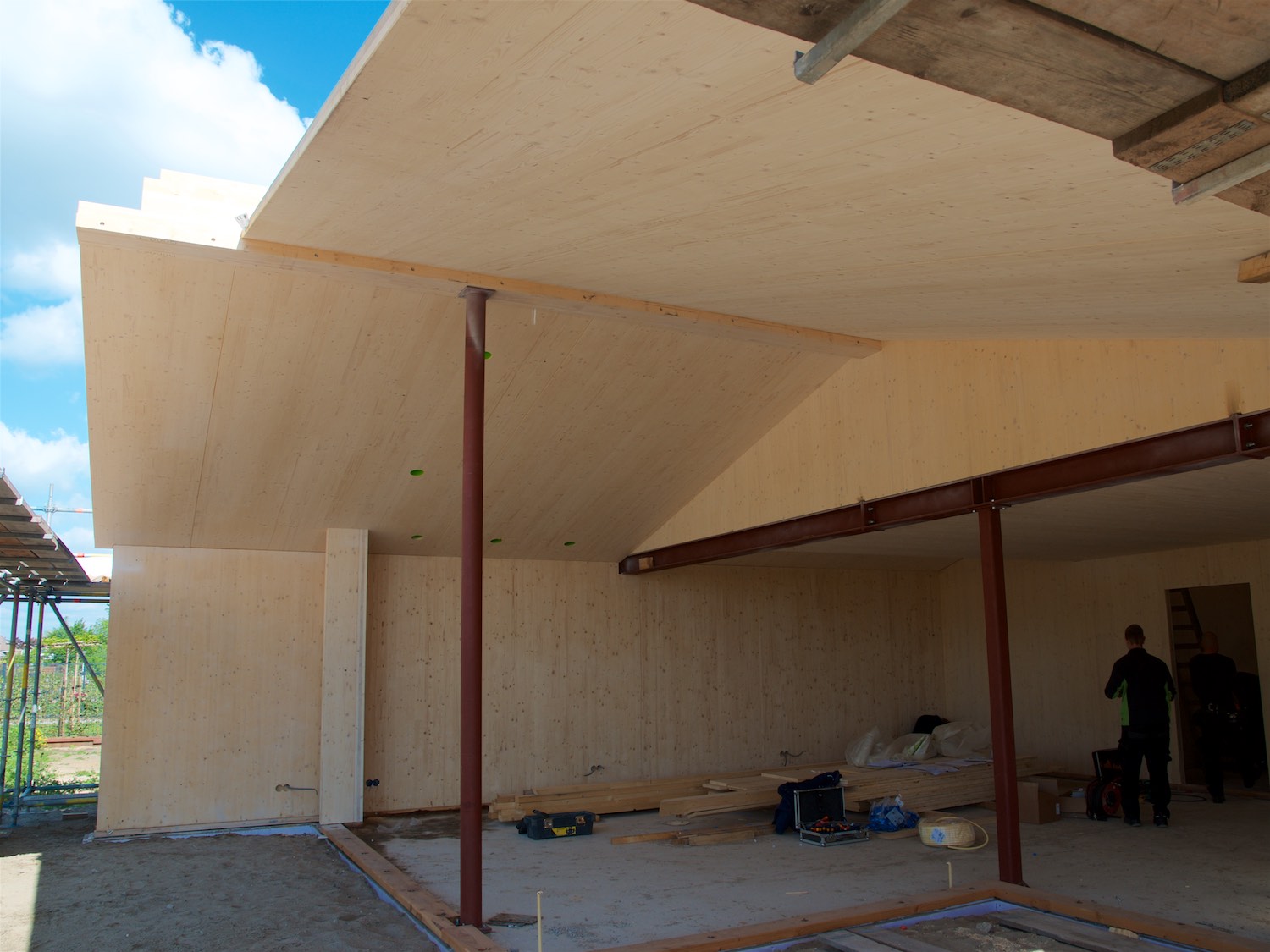

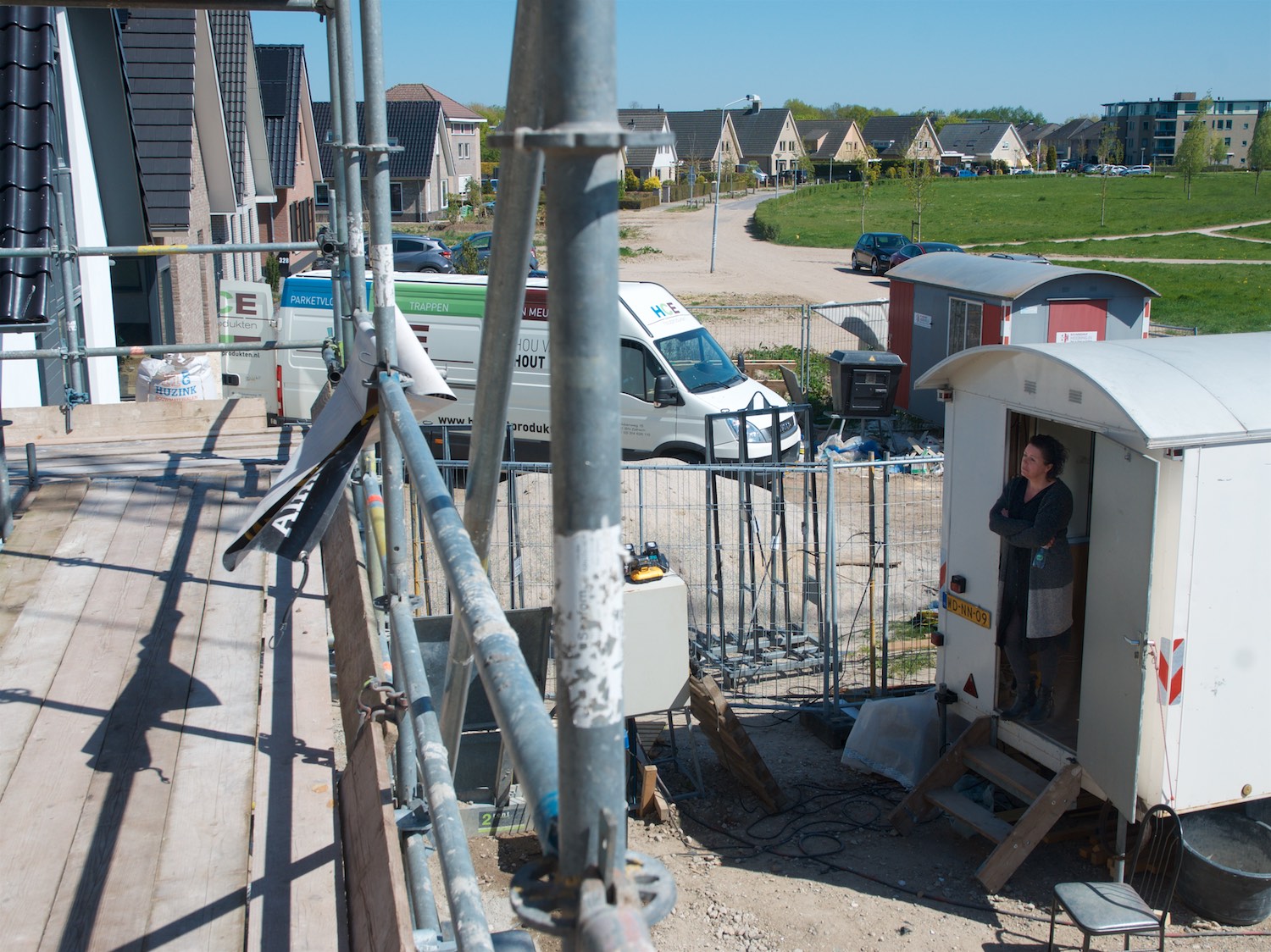

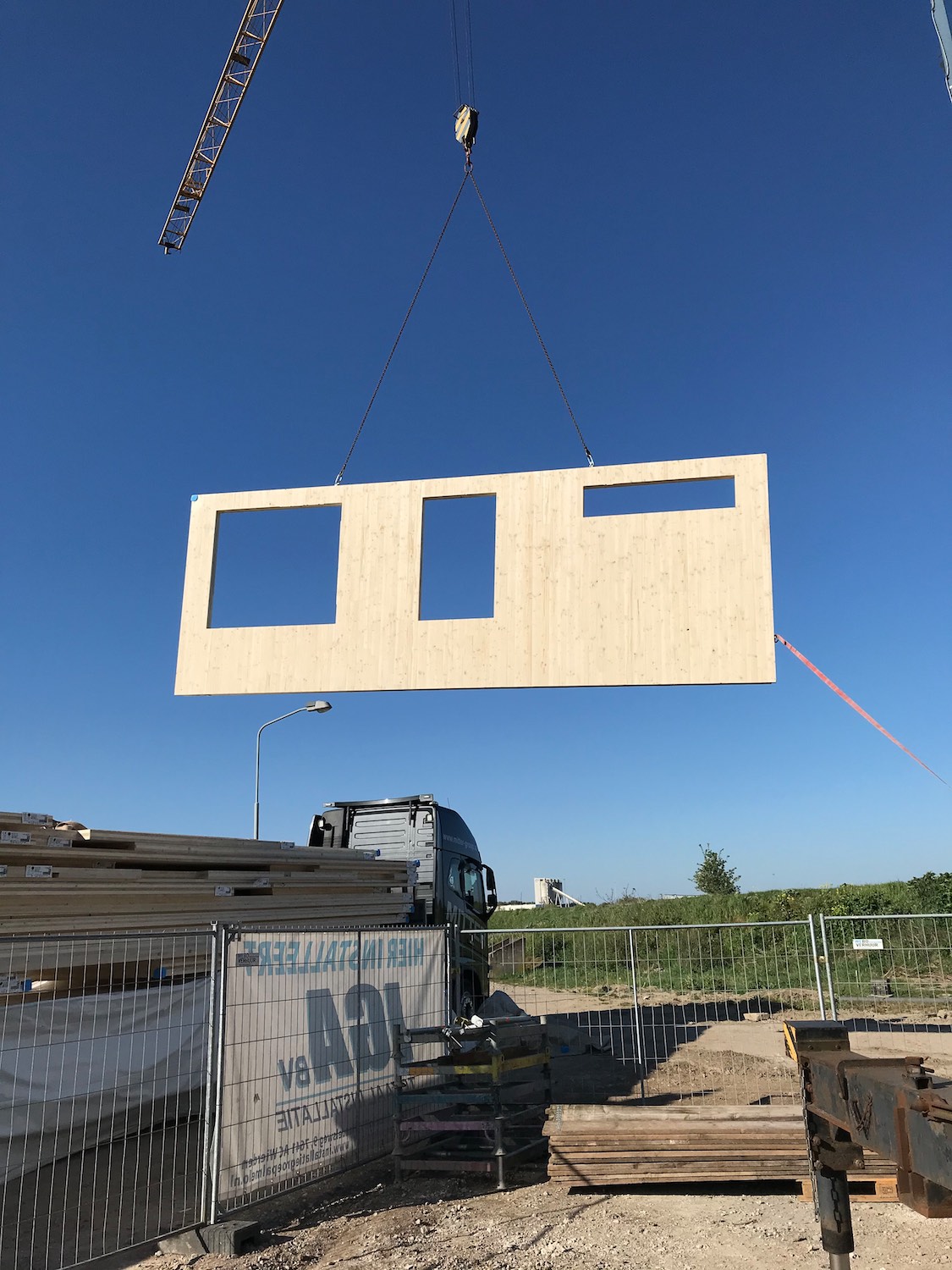

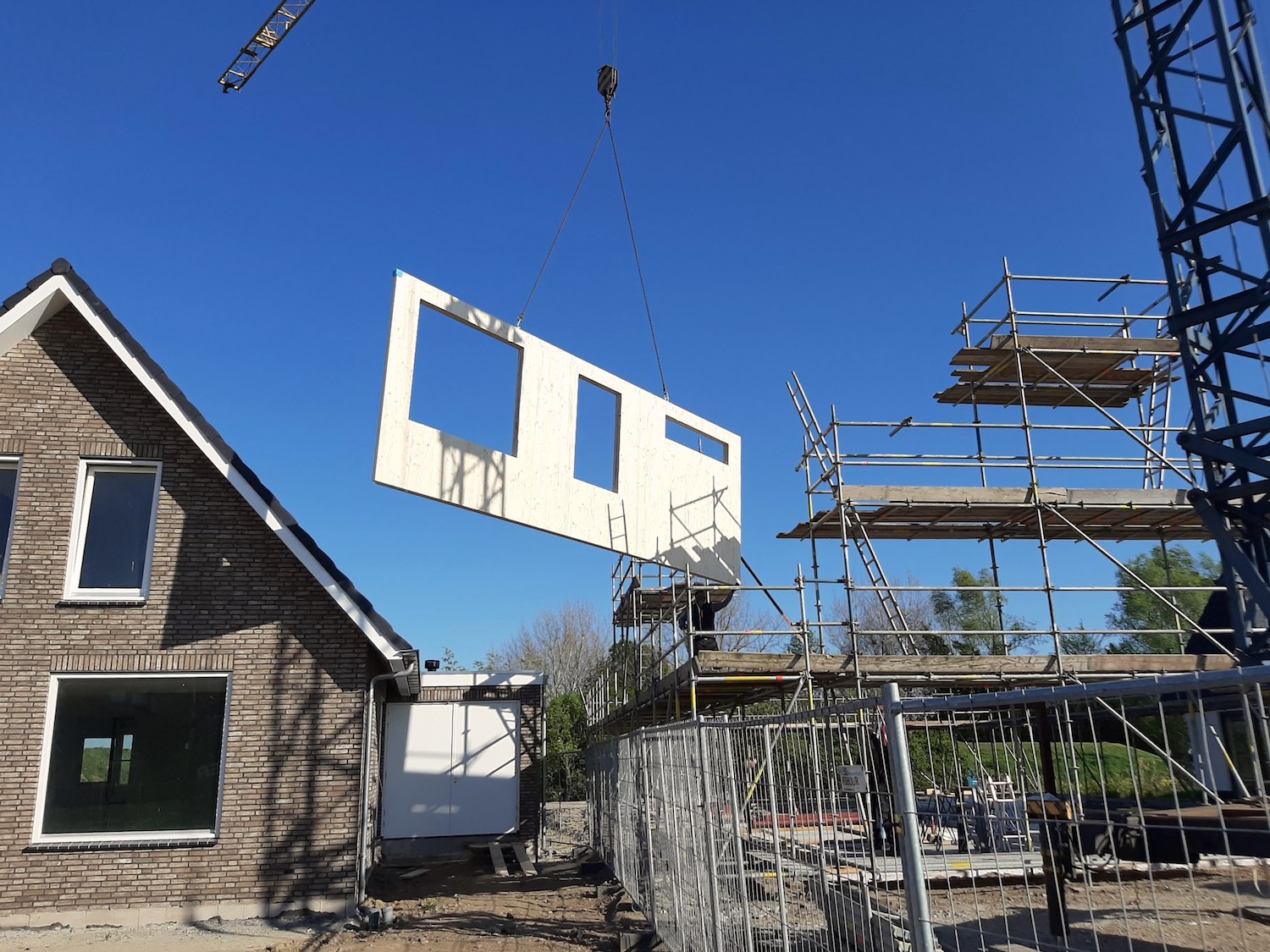

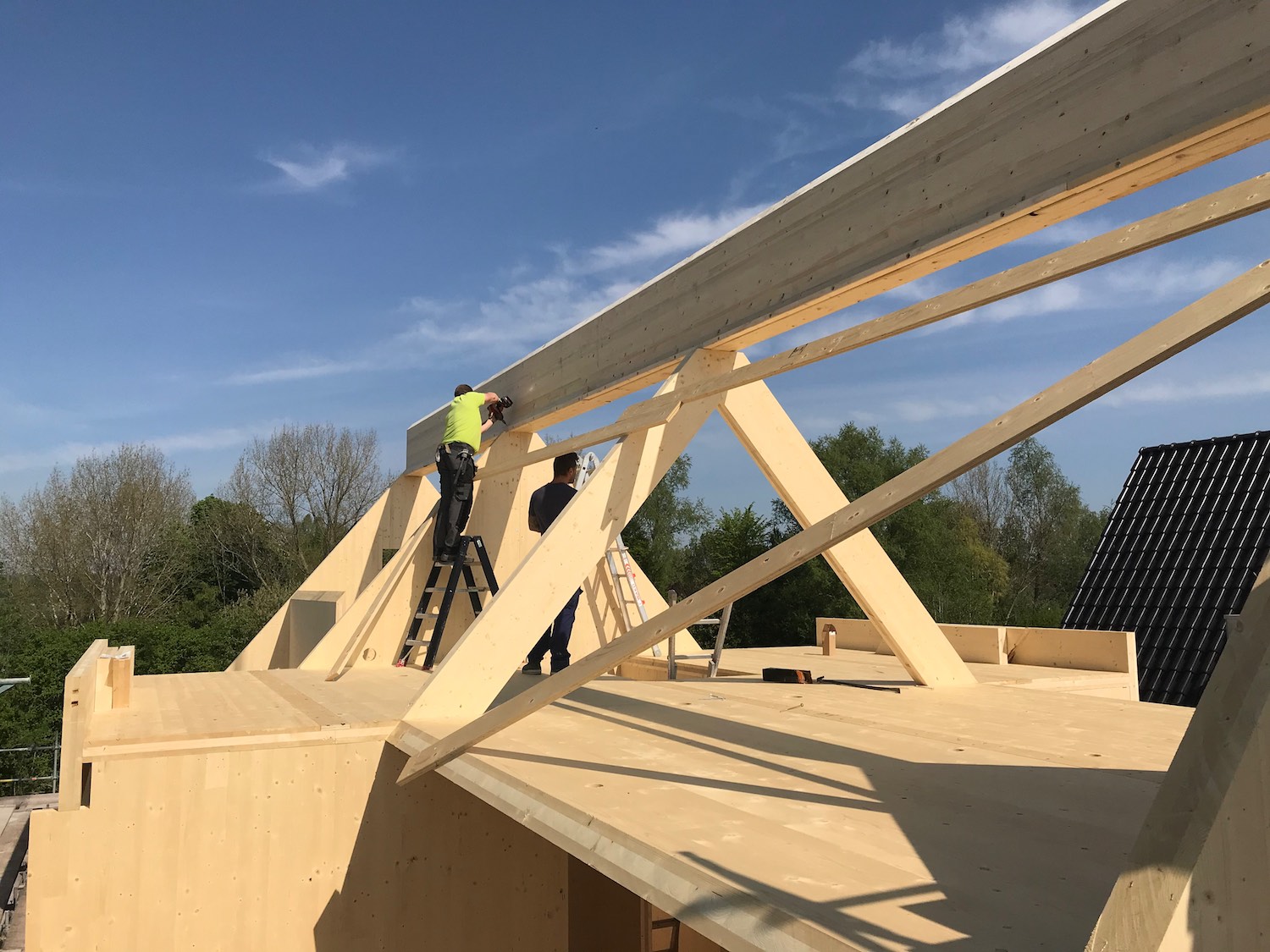

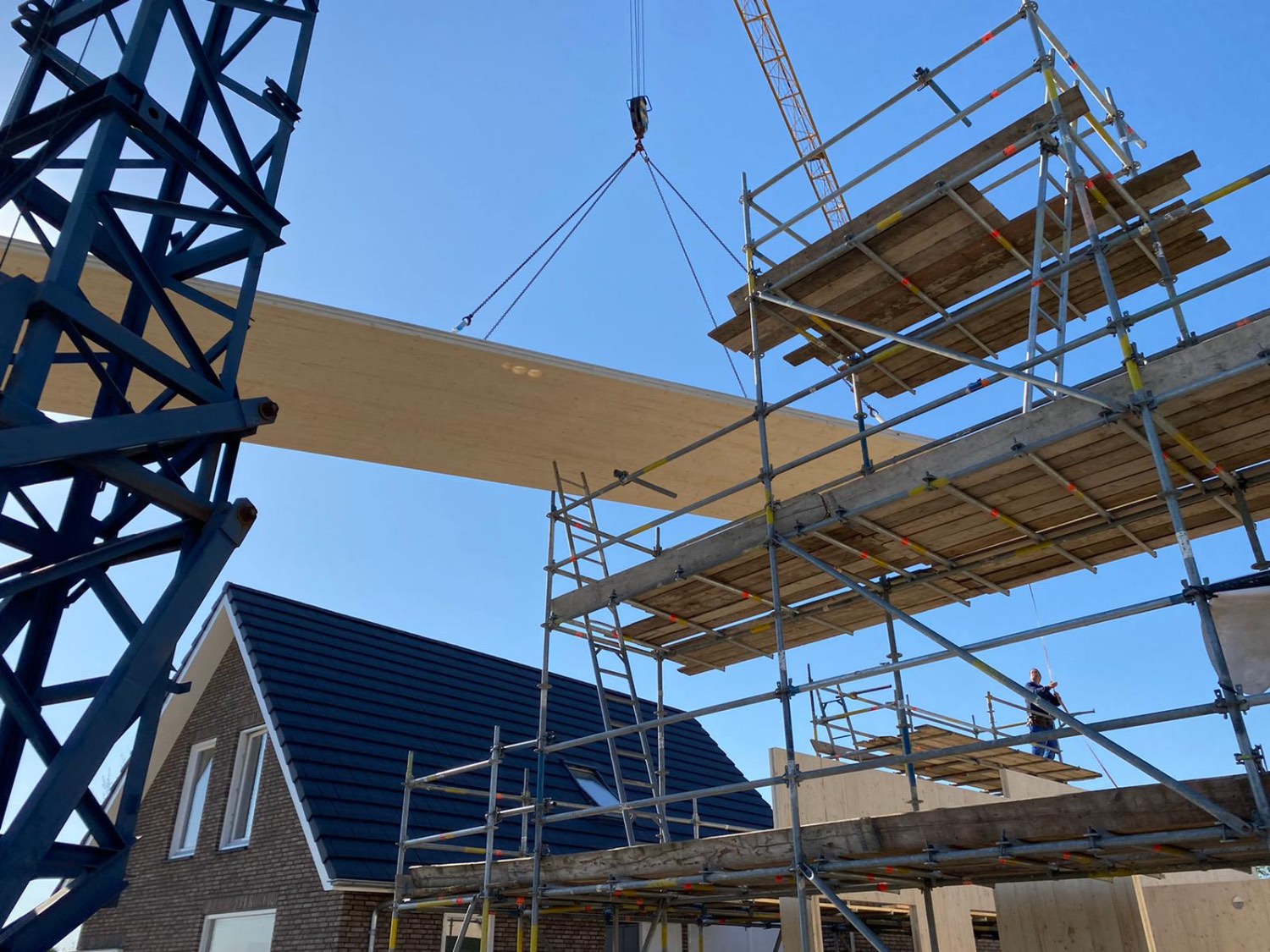

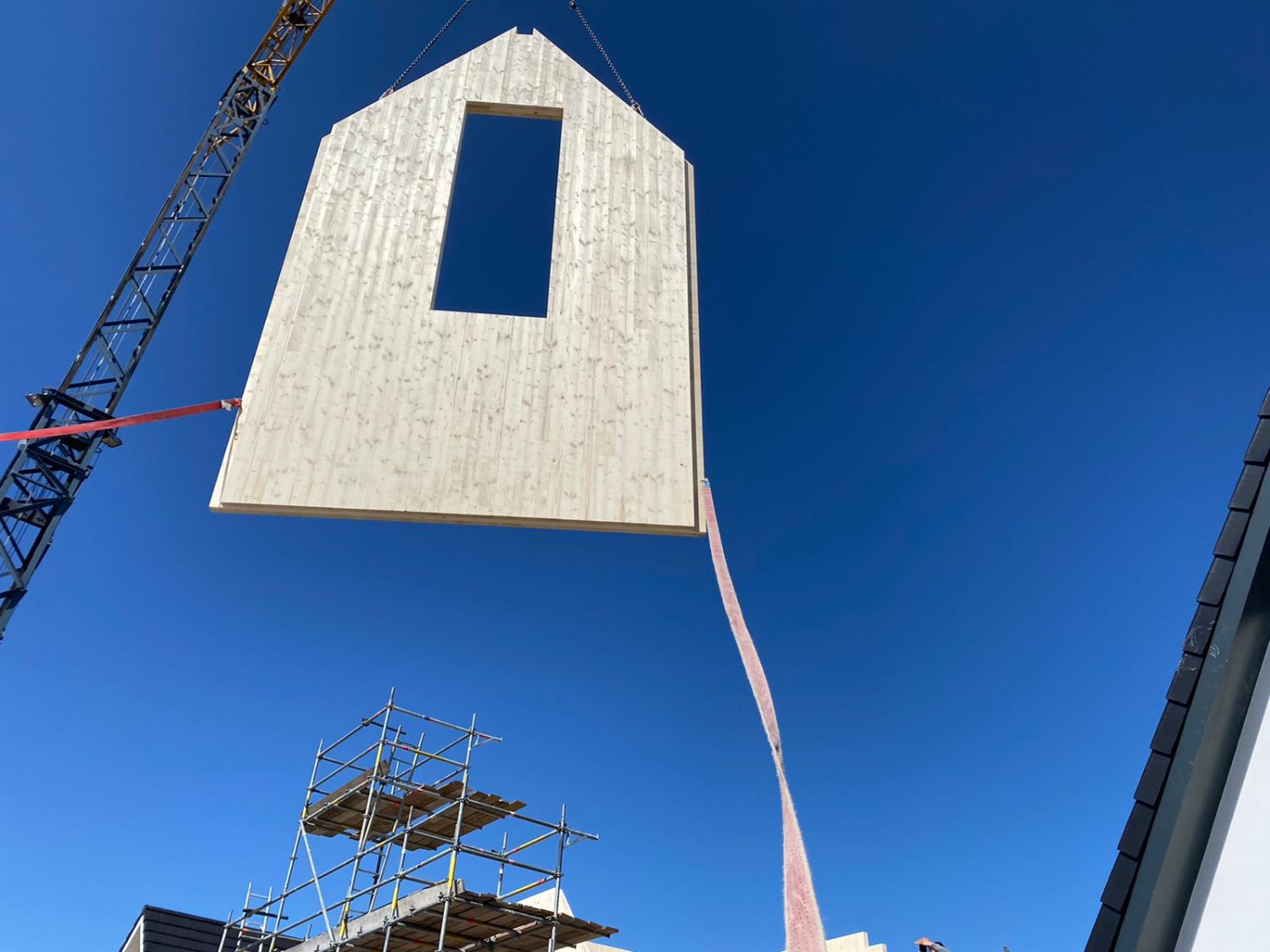

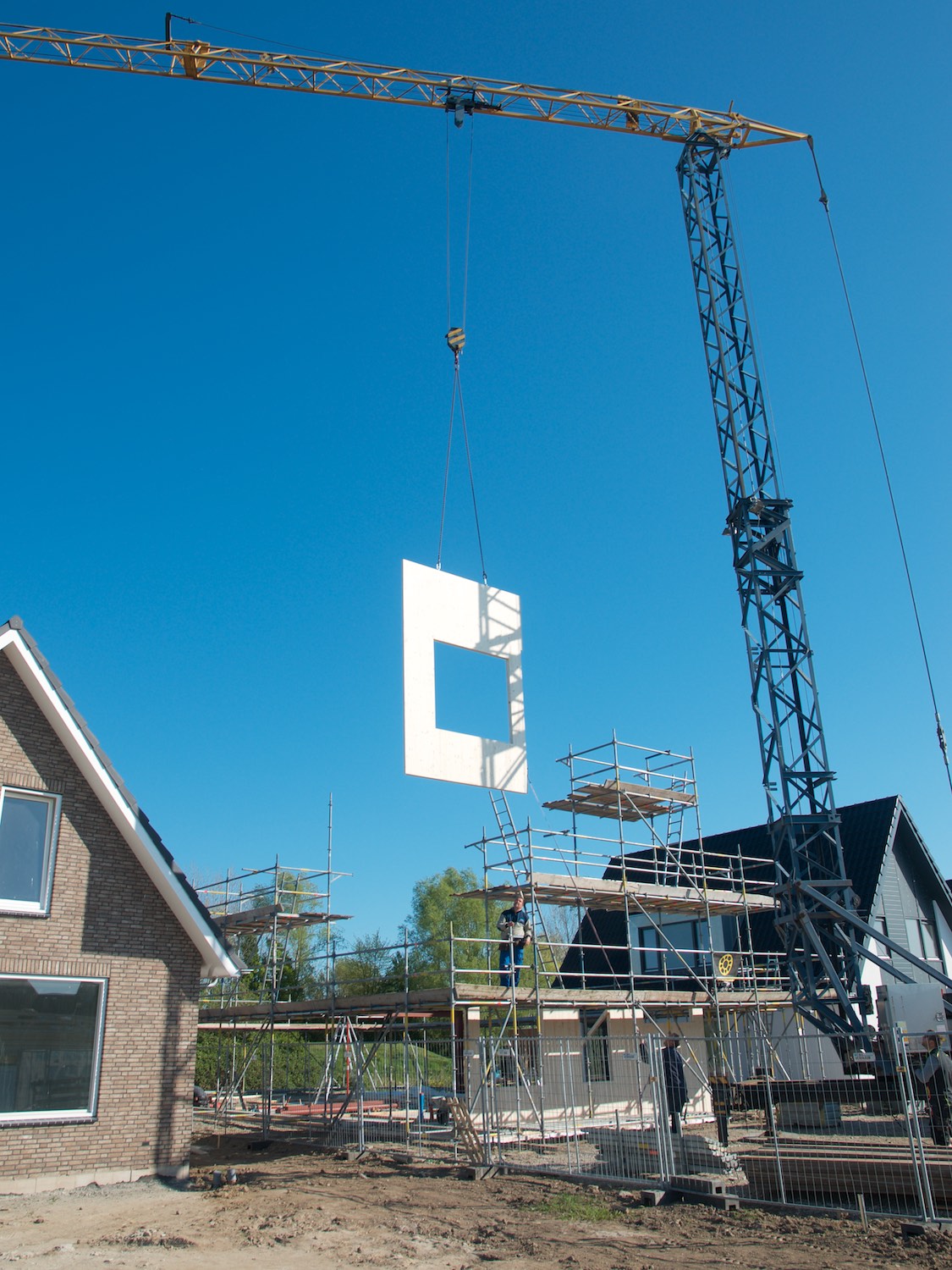

Het was een spectaculaire week waarin "de woning is opgezet". Op maandag en dinsdag waaide het weer hard en dat maakte het moeilijk om de enorme panelen in bedwang te houden. Maandagmorgen lag er slechts een plaat beton. 's Avonds was het kruisverlijmde hout (Cross Laminated Timber = CLT) voor de begane grond geplaatst. Op dinsdag volgde de eerste en tweede verdieping en op vrijdag de enorme nokgording van 80 cm hoog en 14 m lang. Veel wandelaars op de dijk bleven een tijdje kijken naar onze bijzondere bouwwijze. Van niets naar iets wat op een huis lijkt in drie werkdagen tijd; heel mooi om te zien en zeker ook om te ervaren dat wat je bedacht hebt ook daadwerkelijk tot leven komt.

CLT%20dag%201%2004

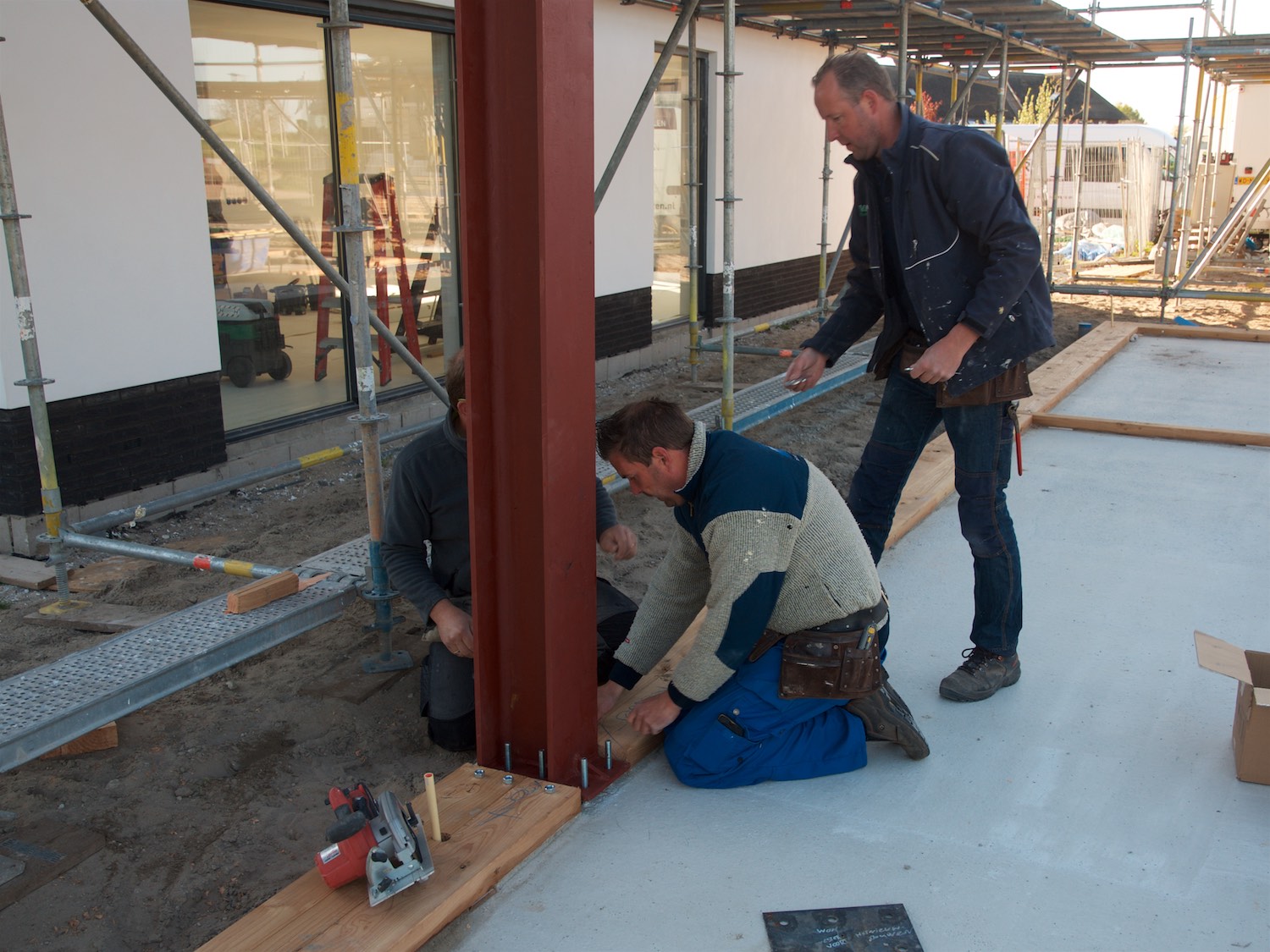

maandag 20 april
CLT%20dag%202%2006

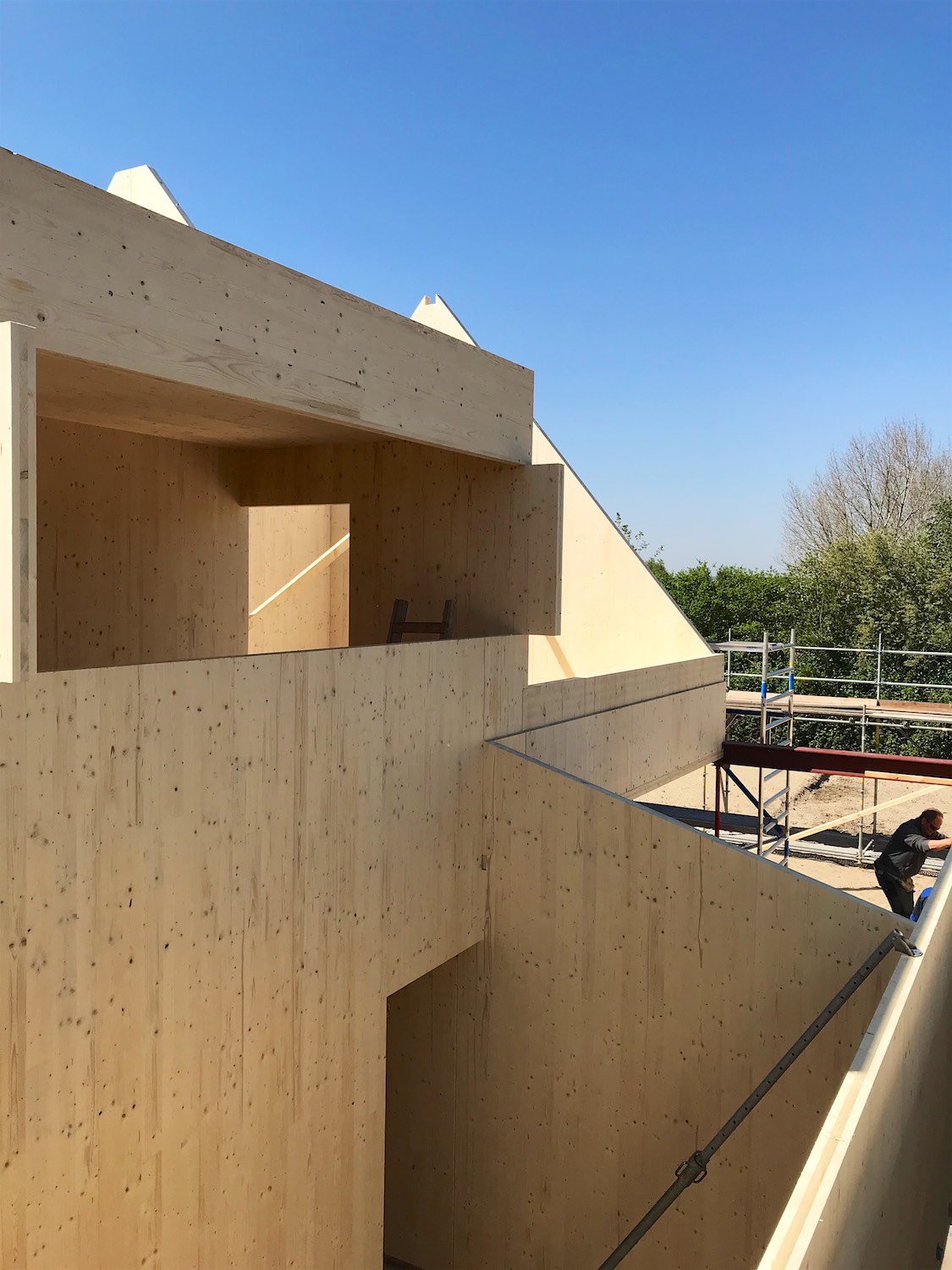

dinsdag 21 april

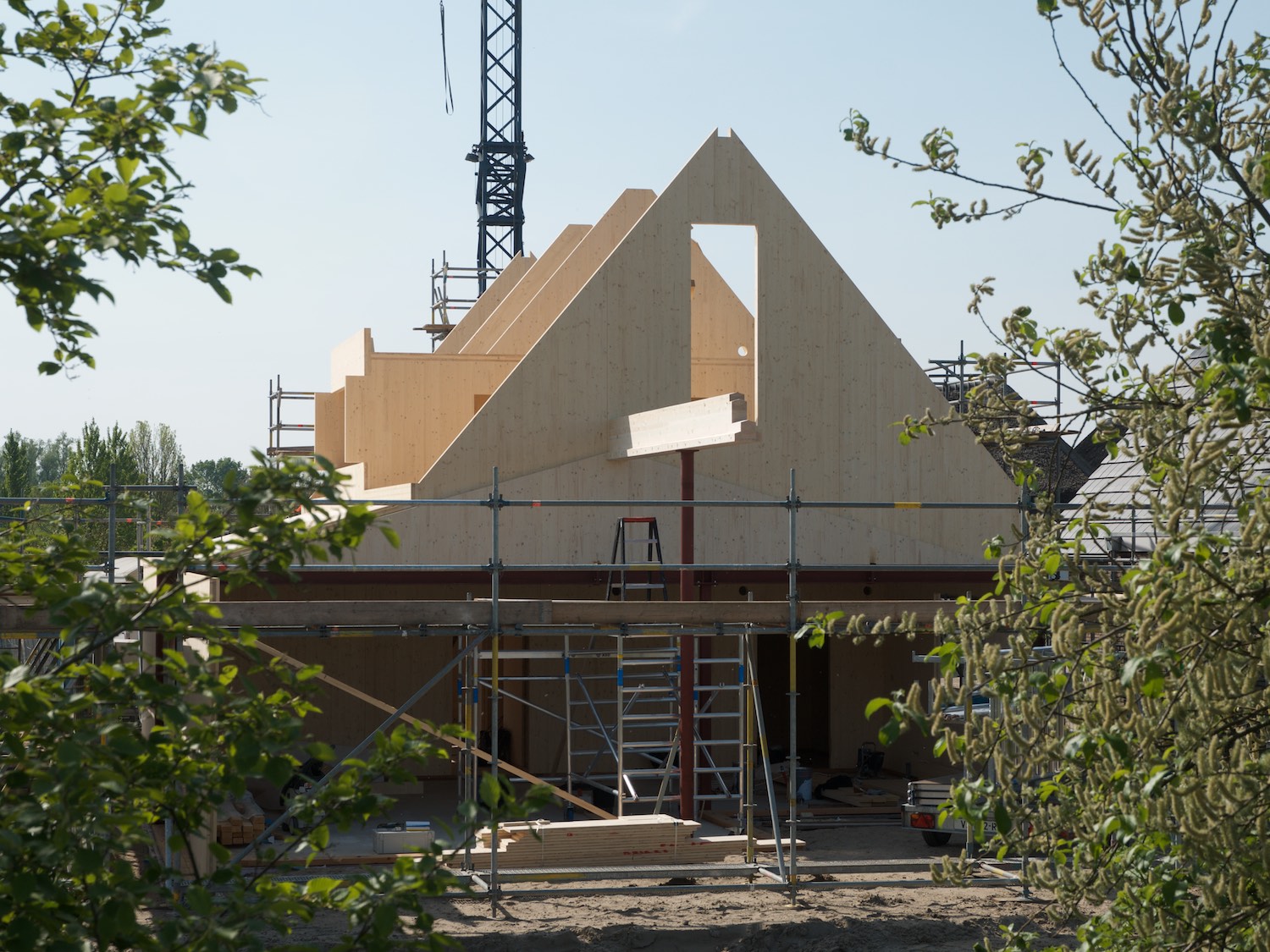

CLT%20dag%203%2001
vrijdag 24 april

Klik op een foto hiernaast om te kunnen bladeren door een fotoserie van betreffende dag. Op de foto's staat een vaag pijltje halverwege aan de linker- en aan de rechterkant. Daarop kun je klikken om verder te gaan. Dit kan natuurlijk ook door middel van de pijltjestoetsen op je toetsenbord.

200420 foto's

CLT%20dag%201%2001
CLT%20dag%201%2002
CLT%20dag%201%2003
CLT%20dag%201%2004
CLT%20dag%201%2005
CLT%20dag%201%2006
CLT%20dag%201%2007
CLT%20dag%201%2009
CLT%20dag%201%2010 1
CLT%20dag%201%2011
CLT%20dag%201%2012
CLT%20dag%201%2013
CLT%20dag%201%2014
CLT%20dag%201%2015
CLT%20dag%201%2016
CLT%20dag%201%2017
CLT%20dag%201%2018
CLT%20dag%201%2013
CLT%20dag%201%2020
CLT%20dag%201%2021

210420 foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image

240420 foto's

placeholder image
placeholder image
placeholder image
placeholder image
placeholder image
CLT%20menubalk
16 april 2020

Constructievloer

Anderhalve week geleden is het isolatiemateriaal voor onder de vloer aangebracht. De buurman was zo aardig daar wat foto's van te maken en toe te sturen. Vervolgens is daar de wapening op aangebracht en met de gestorte beton onstaat dan een sterke verbinding tussen de schroefpalen en de constructievloer. Daarna is de betimmering weer verwijderd en de grond die achter op het kavel klaar lag verdeeld, zodat er overal de juiste hoogte is.
Strak werk!

“It is not the beauty of the building you should look at: it’s the construction of the foundation that will stand the test of time.”

David Allan Coe, American singer songwriter

CLT%20menubalk
Leidingen%20en%20vloer%2001
Leidingen%20en%20vloer%2002
30 maart 2020

Waterleidingen en riolering gelegd

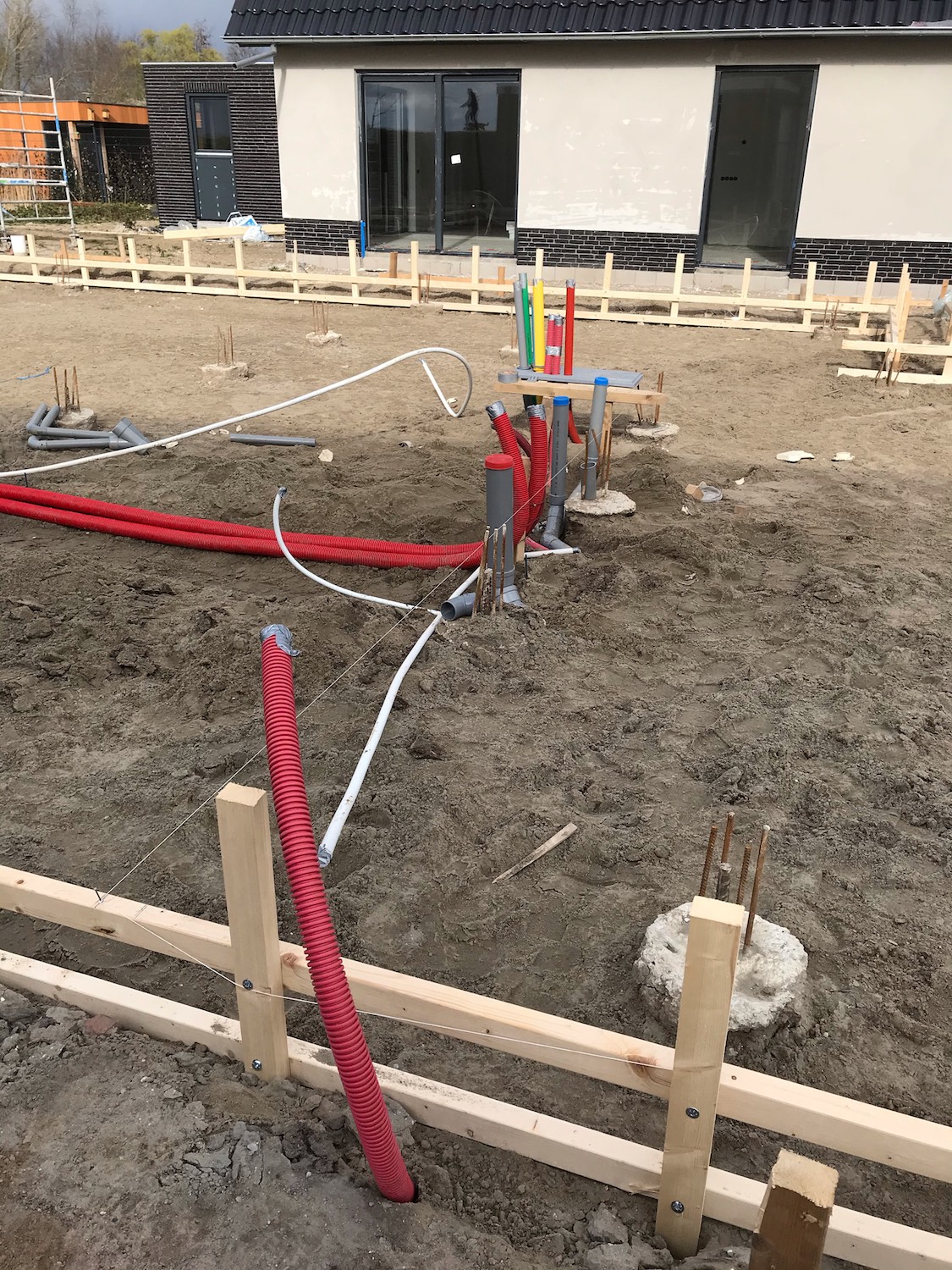

De riolering met afvoerbuizen die daarop uitkomen zijn aangebracht en verder natuurlijk ook de waterleidingen. Daarvoor moesten al veel details van de keuken bekend zijn. Waar komt de stoomoven in verband met wateraansluiting en afvoer? Waar komen de kraan en de vaatwasser? We zullen de komende tijd heel veel keuzes moeten maken.

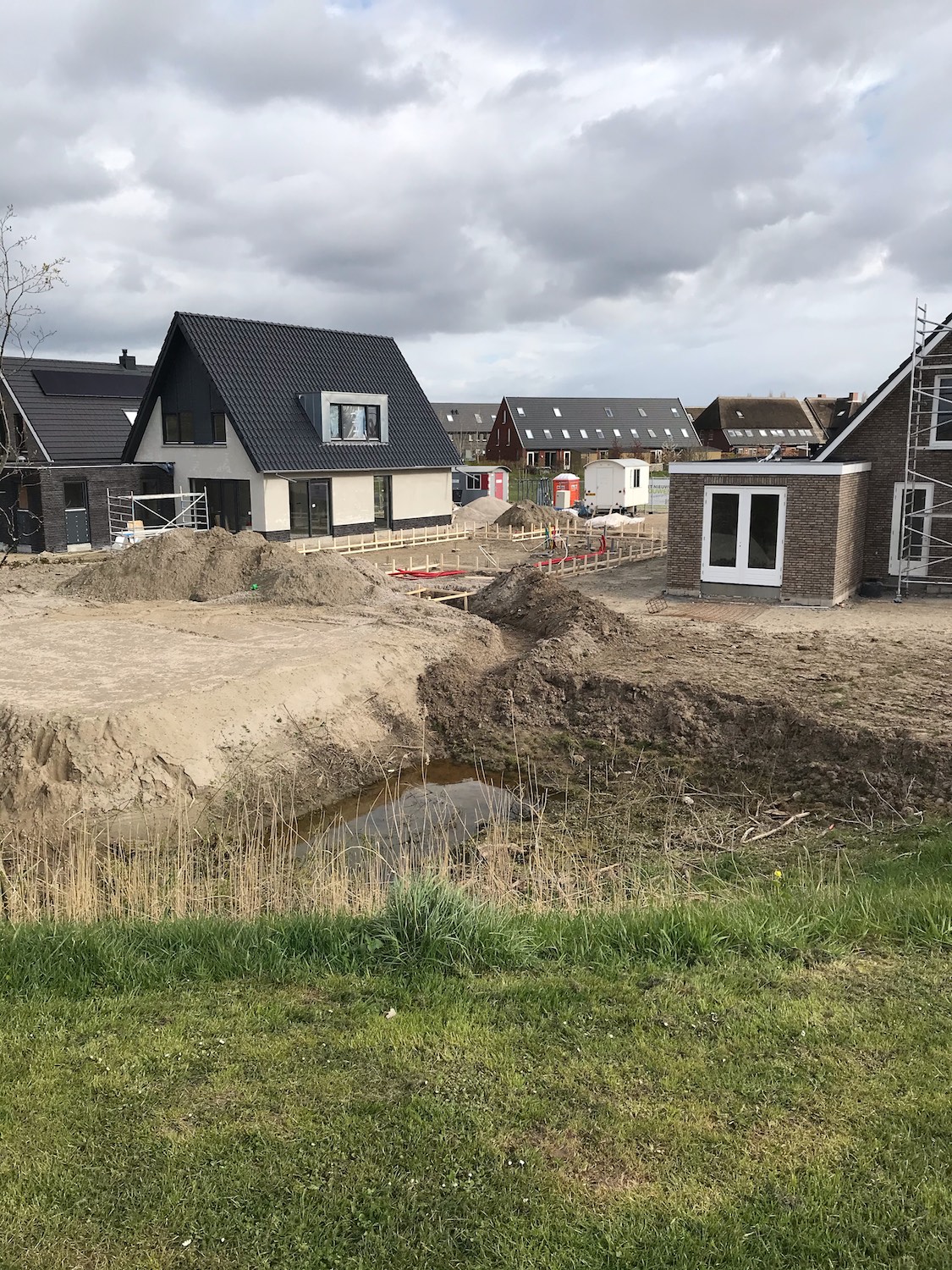

Verder zie je op de eerste foto dat de grond bij de buren nog niet aangevuld is en daar kon handig gebruik van gemaakt worden; het water uit onze kuil is afgevoerd naar lager gelegen terrein.
Op de andere foto zweeft de vloer van de meterkast. Isolatiemateriaal en daarop de betonnen constructievloer zullen die ruimte opvullen tot "peil".

CLT%20menubalk
10 februari 2020

Heipalen geplaatst

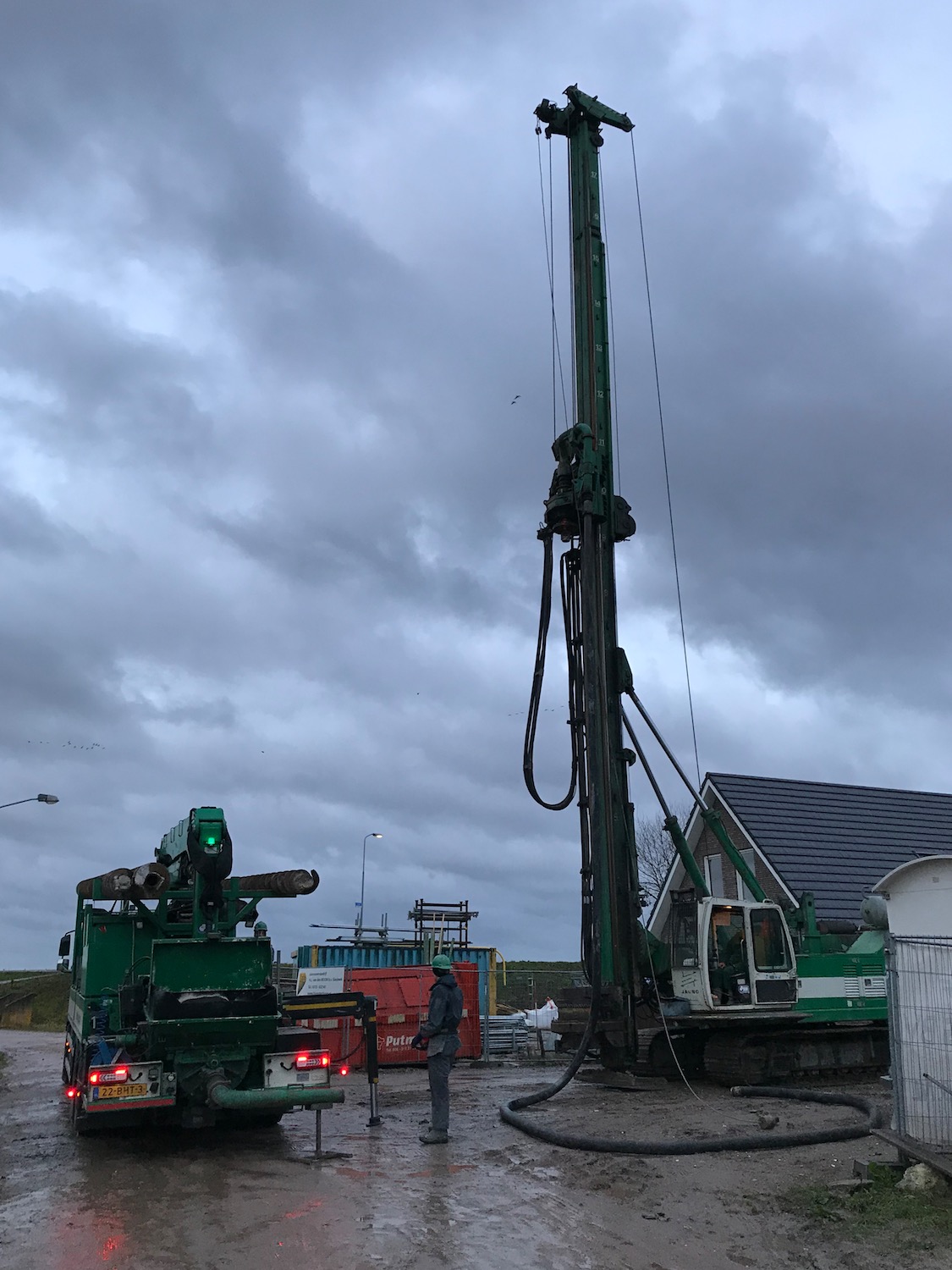

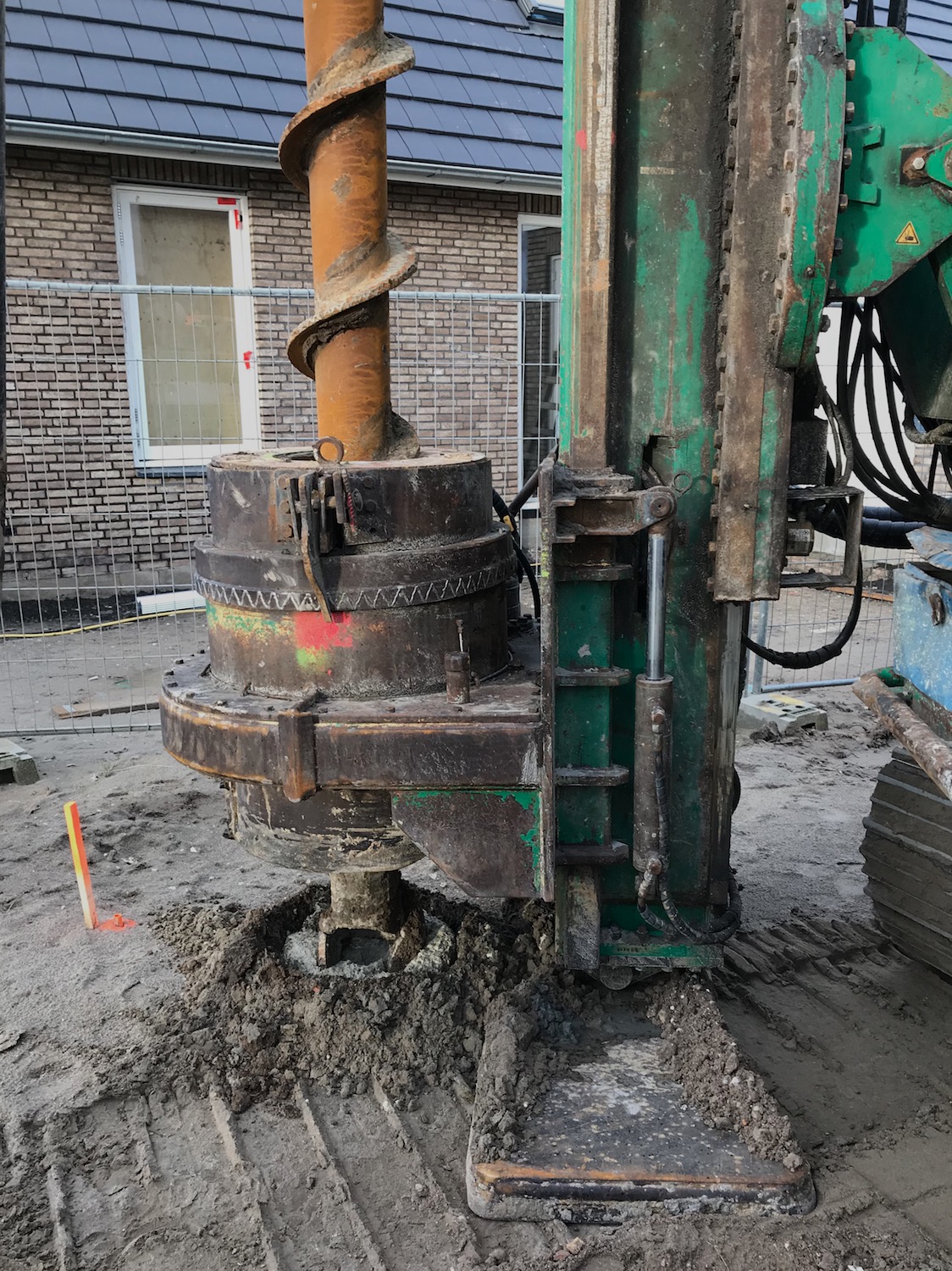

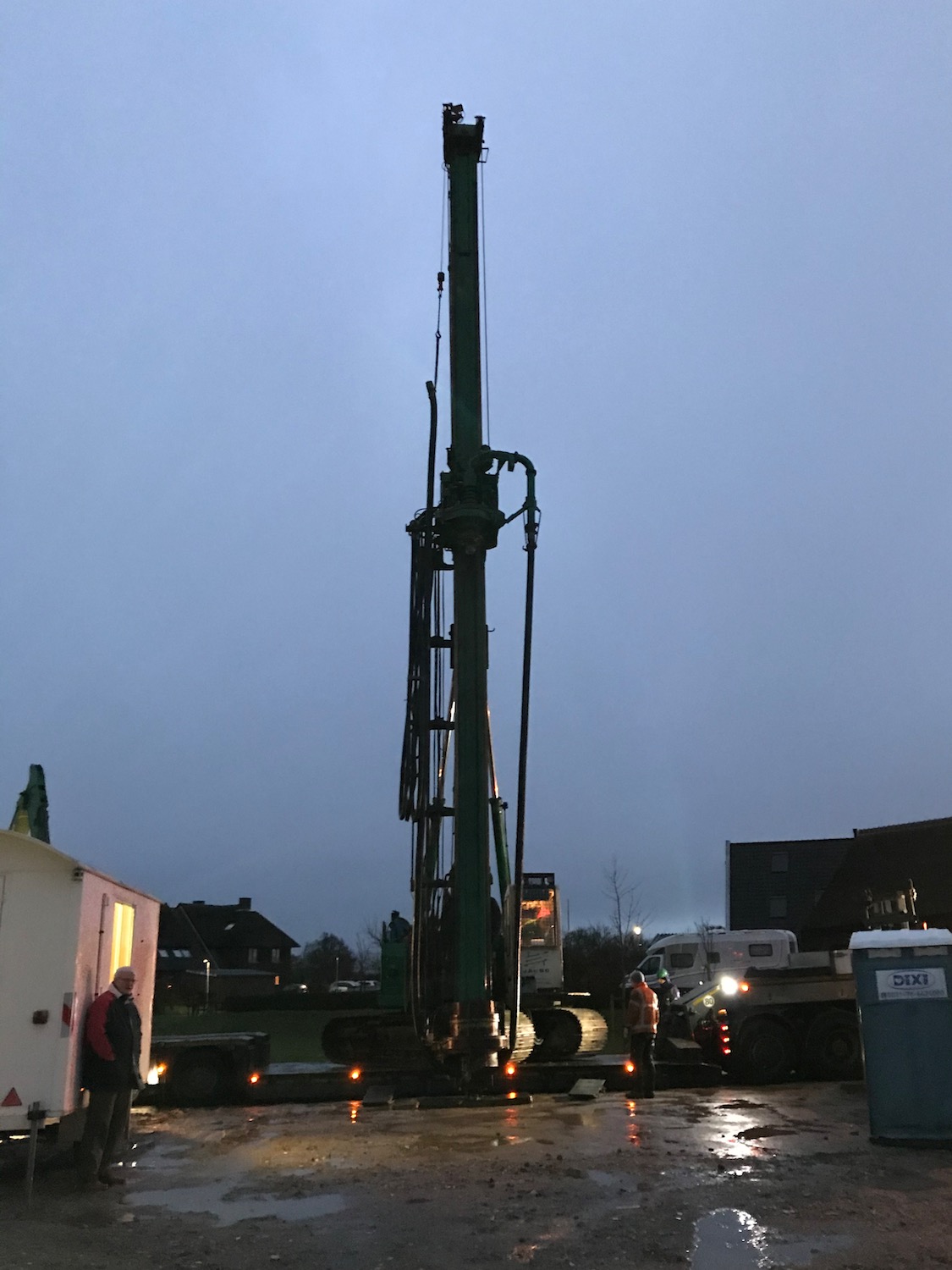

Een dag na de storm Ciara werd in alle vroegte en met nog steeds erg veel wind de installatie geplaatst om schroefpalen te zetten. Na het boren van een gat wordt via de binnenkant van de boor beton gestort terwijl de boor geleidelijk weer omhoog gaat; daarna wordt de bewapening er in gedrukt. Toen de installatie gereed was zaten de 29 palen van meer dan 11m lang vrij snel in de grond.

Schroefpalen1
Schroefpalen2
Schroefpalen3
CLT%20menubalk
Kavel%2003
Kavel%2002
Kavel%2004
6 februari 2020

Grondwerk gereed

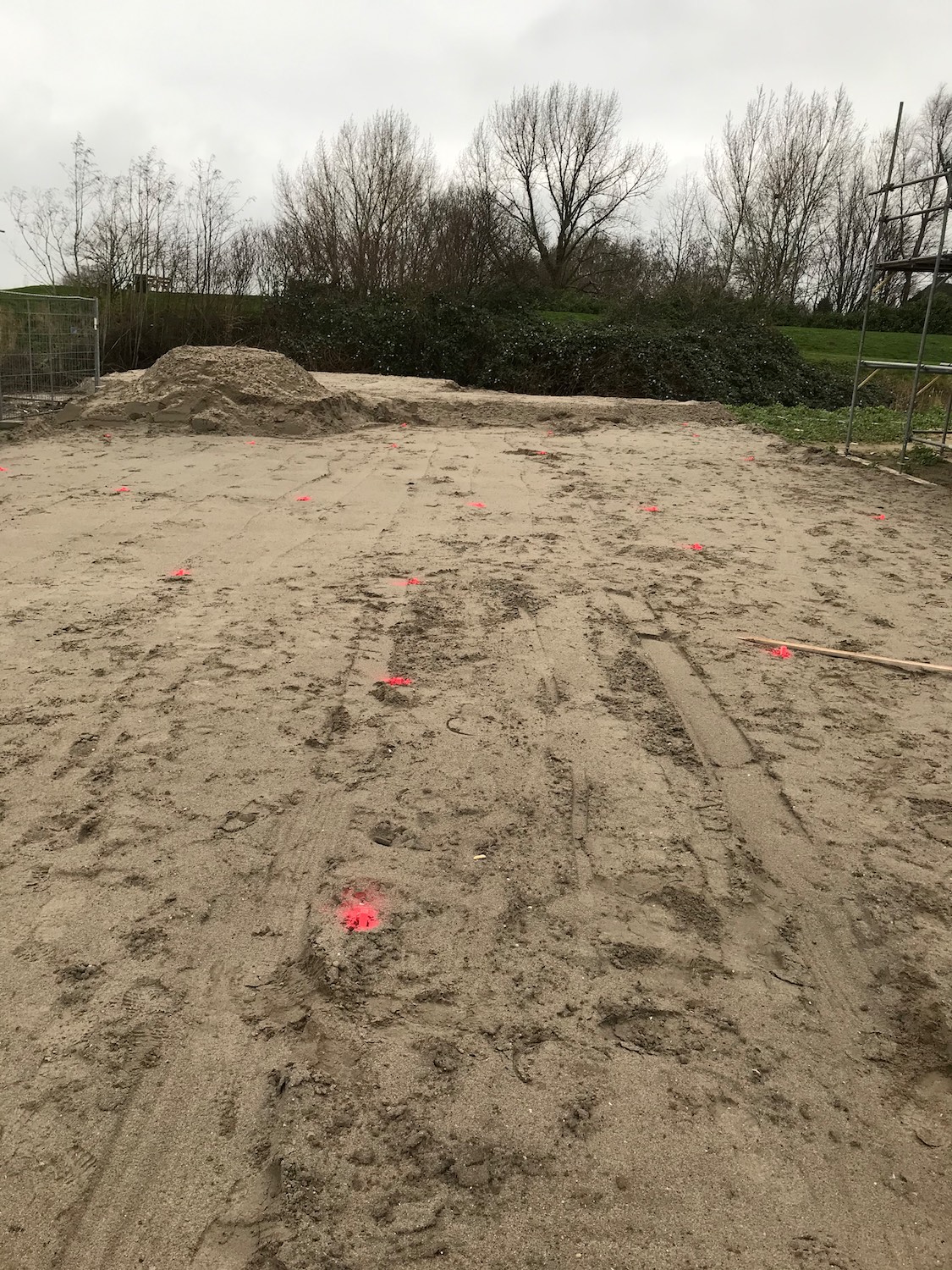

De eerste foto laat het kavel zien voor de start. Omdat er naast ons eerder gestart is met de bouw is er tijdens de grondwerkzaamheden extra grond achter op ons kavel aangebracht en aangestampt. Later kunnen we daar niet meer met groot materieel bij; goed idee van aannemer. Andere foto's tonen de indicatie voor de schroefpalen en het bewapeningsstaal dat klaar ligt.
